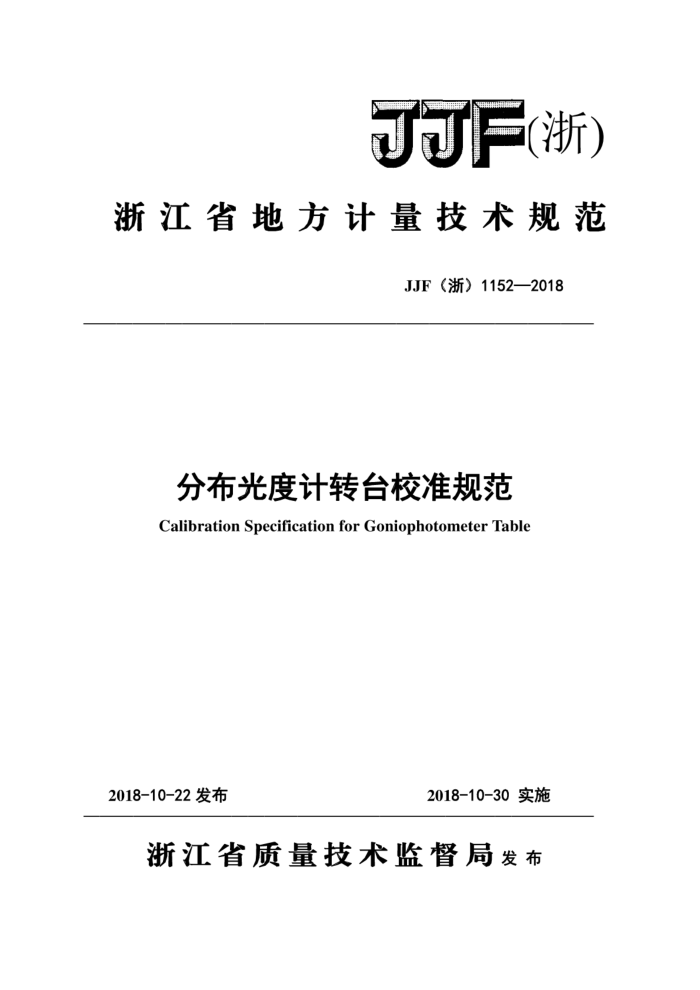

JJF (浙)
浙江省地方计量技术规范
JJF《浙》1152—2018
分布光度计转台校准规范 Calibration Specification for Goniophotometer Table
2018-10-22发布
2018-10-30实施
浙江省质量技术监督局发布 JJF(浙)1152-2018
分布光度计转台
JJF（浙）1152-2018
校准规范 Calibration Specification for Goniophotometer Table
归口单位：浙江省质量技术监督局
主要起草单位：浙江省计量科学研究院
参加起草单位：杭州远方光电信息股份有限公司
浙江省产品质量安全检测研究院
本规范委托浙江省计量科学研究院负责解释 JJF(浙)1152-2018
本规范主要起草人：
叶欣（浙江省计量科学研究院）
周闻青（浙江省计量科学研究院）
吴春晖（浙江省计量科学研究院）
卢歆（浙江省计量科学研究院）参加起草人：
潘建根（杭州远方光电信息股份有限公司）
须持平（浙江省产品质量安全检测研究院）
陈挺（浙江省计量科学研究院） JJF（浙)1152-2018
目录
范围 2 引用文件. 2 术语定义 3 概述， 4 计量特性 4.1角位置控制误差， 4.2角位置控制重复性 4.3各旋转轴间夹角 4.4各旋转轴间距离 4.5光源姿态变化量 5 校准条件 5.1环境条件 5.2校准用标准器及其它设备 6校准方法 6.1角位置控制误差. 6.2角位置控制重复性 6.3各旋转轴间夹角 6.4各旋转轴间距离 6.5光源姿态变化量 7校准结果表达 8复校时间间隔附录A 附录B
1
. 1
-
3
3
-
-
3
4
4
4
V
... 5
6
..6 6
12 JJF（浙)1152-2018
引言
JJF1071一2010《国家计量校准规范编写规则》、 JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范制定的基础性系列规范
本规范为首次制定文件
.
II JJF(浙)1152-2018
分布光度计转台校准规范
1范围
本规范适用于概述中所述并且被测光源或灯具到探测器的测量光程在1m
以上的各类分布光度计转台的校准。 25 引用文件
本规程引用下列文件： JJF1001一2011通用计量术语及定义 JJF1059.1一2012测量不确定度评定与表示 GB/T1184-1996形状和位置公差未注公差值 JJG472-2007多齿分度台检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范。
2术语定义
角位置控制误差一一分布光度计转台控制柜角度读数与跟踪仪测得角度
读数的差值。
角位置控制重复性一一对分布光度计转台正反行程进行角度位置测量得一组正向角度位置f和一组反向旋转的角度位置fn
Z(f-fi)?
测角重复性： △=
2n
n一一测量点个数； f一一第i个正向测量点 f'一一第i个反向测量点
3概述
分布光度计是测量光源或者灯具的光度量、光谱功率和色度参数随空间角度变化分布情况的仪器。分布光度计转台是用于支承和定位被测光源及探测器的机械结构，为光源空间光学特性的测量提供准确的空间角度位置，通常与其它必须的传感器和测量信号处理系统等相互配合使用。
分布光度计转台可分为以下几种类型：探测器运动式分布光度计转台：探测器围绕被测光源绕水平轴旋转，光源
1 JJF(浙)1152-2018
本身绕垂直轴作旋转，如图1所示。
OT
图1探测器运动式分布光度计转台原理图
光源旋转式分布光度计转台：使被测光源绕其水平轴和垂直轴旋转而探测器保持静止，如图2所示。
4
探刻器
山 +
图2光源旋转式分布光度计转台原理图
双镜式分布光度计转台：被测光源处于旋转中心，仅绕其垂直轴旋转，可旋转反光镜绕被测光源旋转，将某一方向上测量光束反射到远处的第二反光镜上，并通过第二反光镜反射到探测器中，如图3所示。
T
保别2
主轴Y钳
能（C
光
阿烧转反光锁
图3双镜式分布光度计转台原理图
圆周运动反光镜式分布光度计转台：被测光源处于旋转中心，仅绕其自身
2 JJF（浙)1152-2018
垂直轴旋转；反光镜绕被测光源旋转，将在某一方向上测量光束反射到探测器中，如图4所示。
探测器
反光镜
图4圆周运动反光镜式光度计转台原理图
中心旋转反光镜式分布光度计转台：反光镜绕水平主轴旋转，而由灯臂夹
持的被测光源绕反光镜转动，同时灯臂向相反方向绕辅助轴同步旋转，以保持被测光源姿态不变，被测光源绕自身垂直轴转动，测量中反光镜将被测光源的光束反射到与主轴同轴的光度探测器上，如图5所示。
辅助轴
主轴
探测器
主轴和反光镜旋转轴
挡光板
图5中心旋转反光镜式分布光度计转台原理图
4计量特性 4.1角位置控制误差 4.2角位置控制重复性 4.3各旋转轴间夹角 4.4各旋转轴间距离 4.5光源姿态变化量 5校准条件
3
