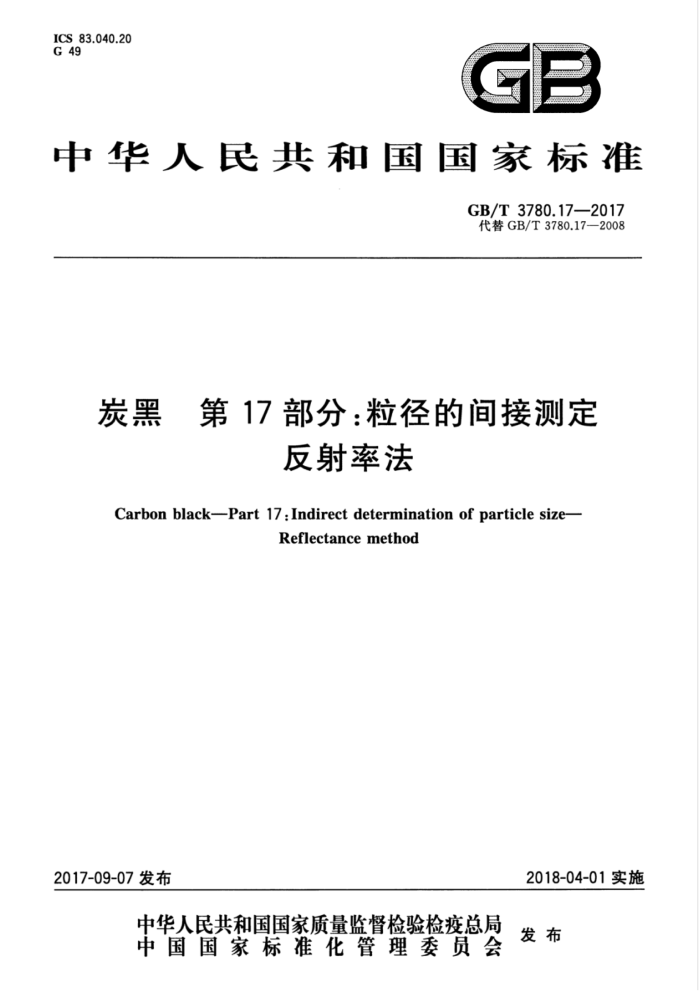

ICS 83.040.20 G 49
GP
中华人民共和国国家标准
GB/T3780.17—2017 代替GB/T3780.17—2008
炭黑 第17部分：粒径的间接测定
反射率法
Carbonblack-Part17:Indirectdeterminationofparticlesize-
Reflectancemethod
2018-04-01实施
2017-09-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T3780.17—2017
前言
GB/T3780《炭黑》分为如下几个部分：
一第1部分：吸碘值试验方法；第2部分：吸油值的测定；一第4部分：压缩试样吸油值的测定；一第5部分：比表面积的测定CTAB法；一第6部分：着色强度的测定；
一第7部分：pH值的测定；第8部分：加热减量的测定；一第10部分：灰分的测定；
第12部分：杂质的检查；第14部分：硫含量的测定；第15部分：甲苯抽出物透光率的测定；
-
一第17部分：粒径的间接测定反射率法；第18部分：在天然橡胶（NR)中的鉴定方法；第21部分：橡胶配合剂筛余物的测定水冲洗法；一第22部分：用工艺控制数据计算过程能力指数；第23部分：逸散炭黑或其他环境颗粒的采样和鉴定；
第24部分：空隙体积的测定。 本部分为GB/T3780的第17部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T3780.17一2008《炭黑第17部分：粒径的间接测定 反射率法》，与
GB/T3780.17—2008相比，主要变化如下：
删除了前言中“第11部分：筛余物的测定”，修改了规范性引用文件的导语，以符合新标准编写格式要求；
修改了规范性引用文件中“金属丝编织网试验筛”的标准号及标准名称，因有新版标准且原标
-
准号有误（见第2章）；修改了规范性引用文件中GB/T8170的标准名称，因新版标准名称发生变更（见第2章）；一增加了引用标准“炭黑第8部分：加热减量的测定”（见第2章）；修改了第3章原理内容的表述；增加了第4章材料，完善本标准的结构；将“可控温度为（125士5)℃”修改为"温度可控制在（125士2)℃”（见5.1、7.1)；修改了样品制备顺序，由先烘干样品再过筛修改为先过筛再烘干样品，更能保证样品的干燥状态（见7.1，2008年版6.1）；修改了反射仪的定位内容，以适合更多类型反射仪（见7.3.1）。
本部分由中国石油和化学工业联合会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35)归口。
I GB/T 3780.172017
本部分起草单位：中昊黑元化工研究设计院有限公司、宁波德泰化学有限公司。 本部分主要起草人：代传银、黄锡甫。 本部分所代替标准的历次版本发布情况为：
GB/T3780.17—1983、GB/T3780.17—1995、GB/T3780.17—2008。
-
Ⅱ GB/T3780.17—2017
炭黑第17部分：粒径的间接测定
反射率法
警示一一使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
GB/T3780的本部分规定了用反射仪间接测定炭黑粒径的试验方法。 本部分适用于橡胶用炭黑（炉法）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3778橡胶用炭黑 GB/T3780.8炭黑第8部分：加热减量的测定 GB/T6003.1试验筛技术要求和检验第1部分：金属丝编织网试验筛 GB/T8170数值修约规则与极限数值的表示和判定
3原理
用反射仪直接测定炭黑平面的反射率，根据粒径与反射率的关系式计算出炭黑的平均粒径；反射率越小，炭黑的平均粒径越小。
4材料
工业参比炭黑7号（IRB7）。
5仪器设备
5.1烘箱，重力对流型，温度可控制在(125士2)℃。 5.2毛刷，扁平状，毛长不小于2cm。 5.3刮刀。 5.4试验筛，Φ200mm×25mm/0.075mm，符合GB/T6003.1规定。 5.5反射仪，光电型，可测出黑度梯度之间反射率的差异。 5.6盛样槽，外边宽11，内槽宽2，外边长13，内槽长1，槽深h1，板厚h2，见图1和图2。
1 GB/T 3780.17—2017
单位为毫米
12
外边宽内槽宽槽深板厚
l1 12 h1 h2
78 50 4 6
图1 盛样槽剖面图
单位为毫米
外边宽内槽宽外边长内槽长
11 12 ls l
78 50 120 70
图2 盛样槽平面图
6样品
按GB/T3778的规定采取炭黑样品。
7 1 试验步骤
7.1样品准备
将样品通过孔径为75um的试验筛，再按GB/T3780.8的规定将适量样品在（125土2)℃的烘箱中干燥，取出置于干燥器中冷却至室温。每次筛样前，一定要仔细检查并清除筛孔中残留的炭黑颗粒。 7.2样品制备
用样品勺将过筛的样品加入盛样槽内，然后用刮刀轻轻地刮平样品，使之充满整个盛样槽，并去掉
2 GB/T3780.17—2017
多余的样品。重复上述操作，直至制备出平整、光滑的炭黑平面为止。将盛有样品的盛样槽放人干燥器中保存备用。
以同样方法制备参比炭黑（如IRB7）盛样槽。 7.3反射率测定
7.3.1反射仪定位
接通电源，按仪器使用说明书对仪器进行调零，然后用反射仪测定参比炭黑（如IRB7）的反射率，使反射仪的投射光点对准盛样槽的中心，旋转校正旋钮将反射率值调至40，测定盛样槽中四个不同部位的反射率，并记录反射率值。若四个部位的反射率值均在40士0.5之间，则锁定校正旋钮。若有一个部位的反射率值在40士0.5之外，则应重新制备样品，再按本步骤要求进行校正定位。
若用其他炭黑作参比炭黑时，应先以工业参比炭黑7号（IRB7)定位，测出该参比炭黑的反射率值，
以后就可以此反射率值进行定位。 7.3.2样品反射率的测定
按7.2制备两个测试样品进行平行试验用已定位的反射仪测定待测样品的反射率，在4个不同部位读取并记录4个反射率值，并取其平均
值。按同样步骤测试另一个平行样品。
8试验结果处理
将炭黑样品的反射率值代人式（1)计算炭黑粒径值（D），数值以纳米（nm）)表示：
(1)
D = (I/4.7)1.54
式中： D-—炭黑粒径值，单位为纳米（nm）； I—炭黑的反射率值。 计算结果准确到整数位。如有多次测量结果，取其平均值，然后按GB/T8170进行修约。
9精密度
在重复性条件下获得的两次独立测试结果的绝对差值不大于0.27nm。
10 试验报告
试验报告至少应给出以下几个方面的内容： a)i 试验对象： b) 所使用的标准（包括发布或出版年代号）； c) 所使用的方法； d）结果； e) 观察到的异常现象； f) 试验日期。 10108 /
