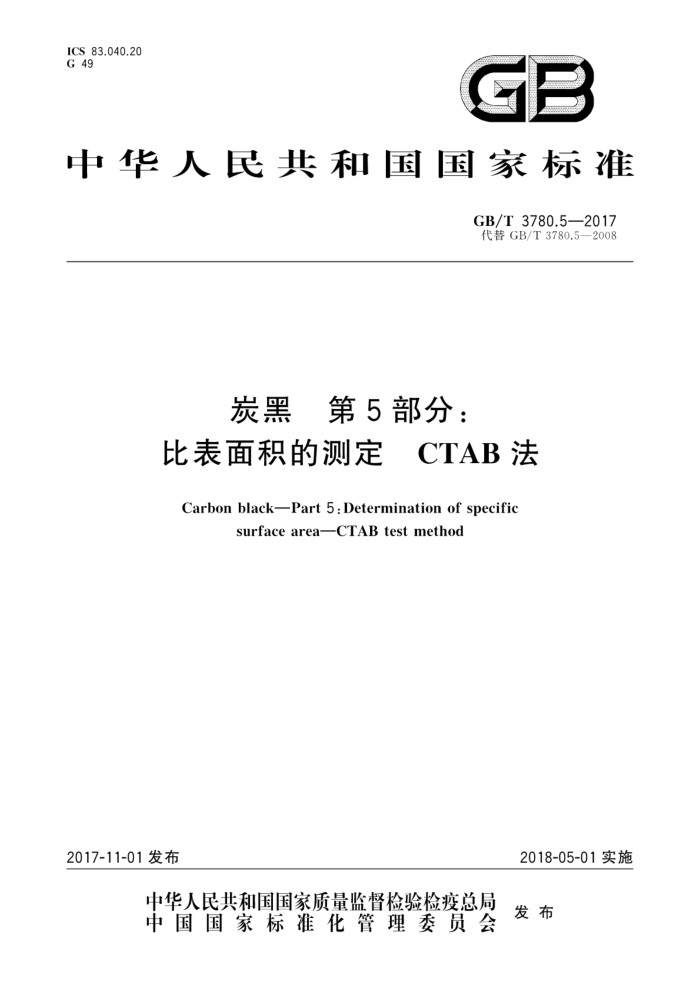

ICS 83.040.20 G 49
GB
中华人民共和国国家标准
GB/T3780.5—2017 代替GB/T3780.5—2008
炭黑　第5部分：比表面积的测定 CTAB 法
Carbon blackPart 5:Determination of specifi
surface areaCTAB test method
2018-05-01实施
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T3780.5—2017
前言
GB/T3780《炭黑》分为以下几个部分：
第1部分：吸碘值试验方法；第2部分：吸油值的测定；第4部分：压缩试样吸油值的测定；第5部分：比表面积的测定 CTAB法；第6部分：着色强度的测定；第7部分：pH值的测定；第8部分：加热减量的测定；第10部分：灰分的测定；第12部分：杂质的检查；第14部分：硫含量的测定；第15部分：甲苯抽出物透光率的测定；第17部分：粒径的间接测定反射率法；第18部分：在天然橡胶（NR）中的鉴定方法：第21部分：筛余物的测定水冲洗法；第22部分：用工艺控制数据计算过程能力指数：第23部分：逸散炭黑或其他环境颗粒的采样和鉴定；第24部分：空隙体积的测定。
本部分是GB/T3780的第5部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T3780.5一2008《炭黑第5部分：比表面积的测定 CTAB法》，与GB/T3780
5一2008相比，主要技术变化如下：
增加了"GB/T12808实验室玻璃仪器 单标线吸量管”（见第2章）；以“GB/T9578工业参比炭黑4#（IRC4#）”替代“GB/T9578标准参比炭黑（SRB3#）”（见第2章、第3章、5.5、9.1、第10章，2008年版的第2章、第3章、4.5、9.1、第10章）；删除了SRB5系列标准参比炭黑CTAB比表面积与STSA文献值，目前此标样已无市售（见 2008年版的11.2、附录C）。
-
本部分由中国石油和化学工业联合会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会（SAC/TC35）归口。 本部分起草单位：中昊黑元化工研究设计院有限公司、四川理工学院。 本部分主要起草人：素青、谢斌、代传银、刘健。 本部分所代替标准的历次版本发布情况为：
GB/T3780.5—1983,GB/T3780.5—1991GB/T3780.5—2002,GB/T3780.5—2008。
1 GB/T3780.5—2017
炭黑第5部分：
比表面积的测定 CTAB法
警示一一使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问
题。 使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件
1范围
GB/T3780的本部分规定了用十六烷基三甲基溴化铵（CTAB)测定炭黑外表面积的测试方法。 本部分适用于橡胶用炭黑。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 3778 橡胶用炭黑 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 9578 工业参比炭黑4# GB/T12808实验室玻璃仪器单标线吸量管
3原理
由于CTAB分子相当大，它不能吸附于炭黑的微孔内表面上。因此，CTAB比表面积仅仅反映了炭黑与橡胶分子接触的有效表面积。
炭黑在CTAB水溶液中的吸附等温线具有一个较长的单分子吸附层的平坦段。炭黑对CTAB的
吸附不受其表面焦油状物质或含氢、氧等官能团的影响，用机械搅拌或超声波振荡的方法能迅速使吸附达到平衡。在滤去分散的胶体炭黑后，用磺基丁二酸钠二辛酯（OT)测定未被吸附的CTAB的量。试验结果按工业着色参比炭黑ITRB或工业参比炭黑4#（IRC4#）确定其CTAB比表面积。 4试验条件
试验室环境温度：（25土2）℃。所用实验设备和试剂应在实验室温度下保持24h。 5试剂和材料 5.1缓冲溶液，pH=7，溶解2.722g磷酸二氢钾（KHzPO,），4.260g磷酸氢二钠（Naz2HPO,）和 1.169g氯化钠(NaC1)于1dm水中。 5.2CTAB溶液，c（ClH42BrN）=0.01mol/L，称取3.64gCTAB（十六烷基三甲基溴化铵）溶解于 900cm水中，加100cm缓冲溶液，加热至27℃～37℃溶解，使用前冷却至23℃25℃。室温低于 23C将引起CTAB缓慢结晶 5.3OT（磺基丁二酸钠二辛酯）溶液，c（C2H37NaO,S）=0.0022mol/L，称取1.000g100%的OT于含有2.5cm"甲醛溶液（质量分数为37%）的1dm水中，用磁力搅拌器剧烈搅拌48h，盖紧盖子后置于阴凉干燥处停放12d后使用。启封的OT试剂需贮存在干燥器中。OT溶液易产生降解，使用时应注意浓度变化
1
