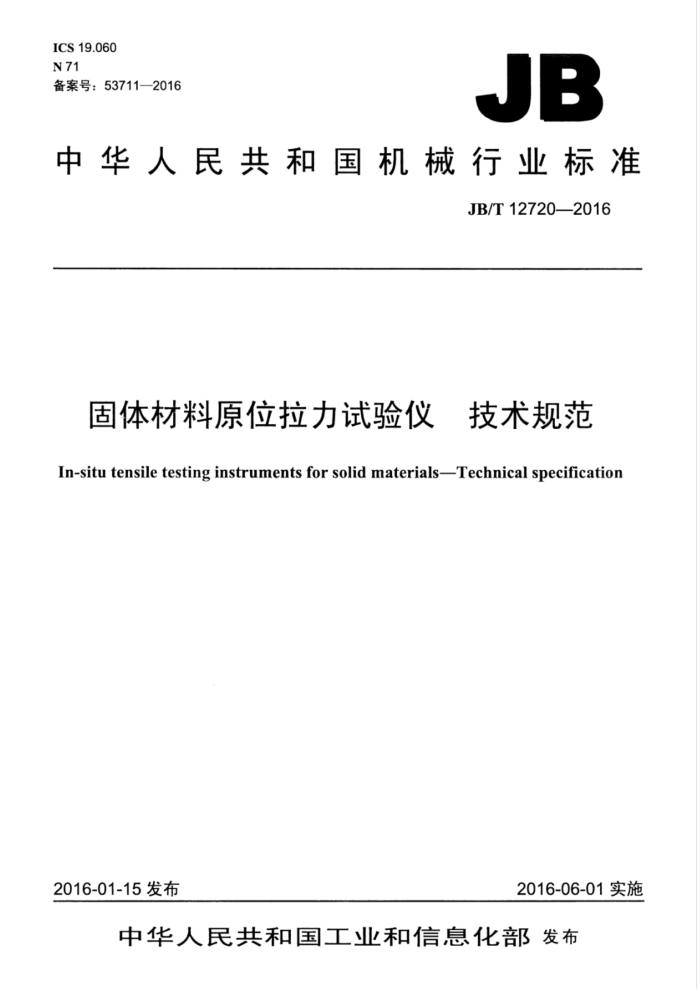

ICS 19.060 N 71 备案号：53711—2016
JB
中华人民共和国机械行业标准
JB/T12720—2016
固体材料原位拉力试验仪 技术规范 In-situ tensile testing instruments for solid materials-Technical specification
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12720-2016
目 次
前言 1范围， 2规范性引用文件 3术语和定义及符号
III
3.1术语和定义 3.2符号与说明. 4试验仪主参数系列， 5技术要求... 5.1环境与工作条件， 5.2一般要求.. 5.3加力系统 5.4 测力系统. 5.5 变形测量系统. 5.6 控制系统 5.7 电气系统.. 5.8安全保护系统..
5.9 耐运输颠簸性能 5.10其他要求 6检验方法. 6.1 检验条件 6.2 检验用器具.
6.3 一般要求的检查 6.4 加力系统的检测， 6.5 测力系统的检测， 6.6 变形测量系统的检测 6.7 控制系统的检测 6.8 电气系统的检测. 6.9 安全保护装置的检查. 6.10 耐运输颠簸性能的试验 6.11 其他要求的检查 7检验规则 7.1 出厂检验. 7.2 型式检验 7.3判断规则. 8标志、包装、运输和贮存 8.1标志 8.2 包装 8.3 包装标志、运输和贮存
8
I JB/T12720—2016
图1 同轴度检测示意图
表1 符号、单位与说明，表2 试验仪主参数系列.. 表3测力系统允许误差和分辨力表4变形测量系统的最大允许值
.. .3
II JB/T12720—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：吉林大学、长春机械科学研究院有限公司、广州大学、江苏明珠试验机械有限公
司。
本标准主要起草人：赵宏伟、张金伟、董景石、王学智、徐忠根、朱明、任露泉、马志超本标准为首次发布。
III JB/T12720—2016
固体材料原位拉力试验仪 技术规范
1范围
本标准规定了固体材料原位拉力试验仪的术语和定义及符号、试验仪主参数系列、技术要求、检验方法、检验规则、标志与包装。
本标准适用于最大力不超过2kN、用于原位监测固体材料拉伸力学性能试验的拉力试验仪（以下简称试验仪）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2611一2007试验机通用技术要求 GB/T16825.1--2008静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检
验与校准
JB/T6147—2007 试验机包装、包装标志、储运技术要求
3术语和定义及符号
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
固体材料solidmaterial 常温下以固体状态存在的材料。固体材料主要包括金属材料、无机非金属材料和高分子材料等。
3.1.2
成像装置imagingdevice 测试仪中实现监测、追踪、显示和记录被测试样材料组织形貌的装置。 示例：扫描电子显微镜（SEM)、X射线衍射仪、拉曼（Raman）光谱仪等。
3.1.3
原位拉伸试验 in-situtensiletest 对材料进行拉伸试验的过程中，利用成像装置对材料的变形、损伤、组织形貌等进行全程实时监测
的一种试验方法。 3.1.4
原位监测in-situmonitoring 在试验过程中，测试仪通过成像装置对试样的微观变形、损伤、组织形貌等进行的全程实时监测。
3.2符号与说明
表1中的符号适用于本文件。
1 JB/T12720—2016
表1符号、单位与说明
符号 D D D; D: Fio FL Jo 9p up
单位 mm mm mm mm N N % % %
说明
标准变形检测装置显示的变形值试验仪变形指示装置在同一测量点三次示值的算术平均值进程时，试验仪变形指示装置示值回程时，试验仪变形指示装置示值卸除力以后被检试验仪力指示装置的残余示值力的测量范围的下限值测力系统的零点相对误差变形测量系统示值相对误差变形测量系统进回程差
试验仪主参数系列
a
试验仪的主参数为最大试验力，表征试验仪力的最大容量。试验仪按主参数划分规格，其主参数系列宜从表2中选取。
单位为牛
表2 试验仪主参数系列
试验仪最大容量
主参数系列 200、500、1000、2000
5技术要求
5.1环境与工作条件
在下列条件下试验仪应能正常工作： a）室温为23℃±5℃； b）相对湿度范围为30%～60%； c）电源电压的波动范围在220V土22V以内； d）周围无振动、无腐蚀性介质和无较强电磁场干扰的环境中； e）在稳固的基础上正确安装，水平度为0.2/1000。
5.2 一般要求 5.2.1试验仪主机结构及被测试件宜采用卧式布置，以便于进行原位观测。 5.2.2试验仪主机应能安装在成像装置探测台上，且能预留出水平面及竖直方向的运动行程，以便对被测试件特定区域观测的位置进行调整。拟定观测点应始终处于成像装置观测视野的范围内，且被测点初始位置与最大浮动位置（含宽度方向和长度方向）的距离不应超过成像视野宽度及长度的50%。 5.2.3为避免给成像装置带来污染，试验仪主机不应采用开放式的油润滑、脂润滑或固体润滑。 5.2.4试验仪测量控制系统和成像系统不应产生相互电磁干扰。 5.3 3加力系统 5.3.1 一般要求 5.3.1.1 试验仪机架应具有足够的刚度和试验空间，应能方便地进行试验并便于试样和夹具等装卸。
2
