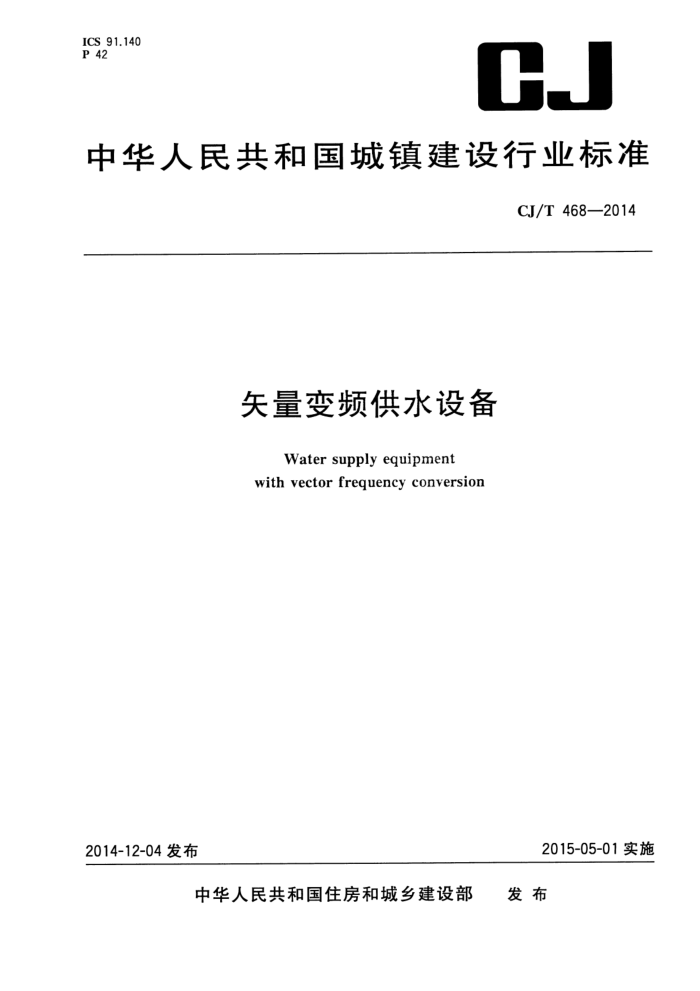

中华人民共和国城镇建设行业标准
CJ/T 468—2014
矢量变频供水设备
Water supply equipment withvectorfrequency conversion
2015-05-01实施
2014-12-04发布
中华人民共和国住房和城乡建设部 发布 CJ/T468—2014
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义分类、标记和结构·
4 5 设备使用条件 6 要求 7 试验方法 8 检验规则·
0
13 14
标识、包装、运输和贮存
9 CJ/T 468—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准负责起草单位：北京威派格科技发展有限公司。 本标准参加起草单位：杭州沃德科技有限公司、上海沃德华资机械有限公司。 本标准主要起草人：柳兵、李纪玺、杨峰、徐宏建、张传明、李纪伟、丁凯、冯林平。
I CJ/T468—2014
失量变频供水设备
1范围
本标准规定了矢量变频供水设备的术语和定义，分类、标记和结构，设备使用条件，要求，试验方法，检验规则，标识、包装、运输和贮存。
本标准适用于城镇、工业与民用建筑的生活和生产用水的矢量变频供水设备的设计制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB156标准电压 GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T762标准电流等级 GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3214水泵流量的测定方法 GB/T3797 电气控制设备 GB4208外壳防护等级 GB/T5657 离心泵技术条件（Ⅲ类） GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14549 电能质量公用电网谐波 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17626.7 电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪
器导则
GB/T25198 压力容器封头 GB 50015 建筑给水排水设计规范 GB 50242 建筑给水排水及采暖工程施工质量验收规范 CJ/T 352 微机控制变频调速给水设备 JB/T3085 电力传动控制装置的产品包装与运输规程 JB/T 4711 压力容器涂敷与运输包装
JB/T 8097 泵的振动测量与评价方法 JB/T8098 泵的噪声测量与评价方法
3术语和定义
下列术语和定义适用于本文件。
1 CJ/T468—2014
3.1
矢量变频供水设备watersupplyequipmentwithvectorfrequencyconversion 采用矢量变频控制方式控制矢量电机的转速，使矢量泵组始终运行在高效区间的供水设备。由失
量泵组、矢量变频控制柜、流量控制器、水箱、气压水罐、阀门、管路系统、配套附件等组成。 3.2
矢量变频控制 vectorfrequencycontrol 将电动机的定子电流矢量分解产生的磁场电流分量（励磁电流）和产生的转矩电流分量（转矩电流）
分别加以控制并同时控制两分量的幅值和相位的一种控制方式。 3.3
矢量电机 vectorcontrolmotor 采用矢量变频模式控制的稀土永磁同步电机，
3.4
矢量泵组 vector control pump 由量电机驱动的水泵机组。
分类、标记和结构
4
4.1分类
按照电机启动方式分为同步启动和异步启动。 4.2标记 4.2.1标记方法
0-0/0-0
水泵台数（包括备用泵）设备额定供水扬程（m）设备额定供水流量（m/h）电机启动方式分类：同步启动（T）
异步启动(Y)
设备代号：SLB
4.2.2 2标记示例
示例：矢量变额供水设备（以下简称"设备”)额定供水流量为100m/h，额定供水扬程为80m，配置两台工作水泵一台备
用水泵的同步启动供水设备标记为：SLB-T/100-80-3 4.3 结构 4.3.1 设备组成图见图1。
2
