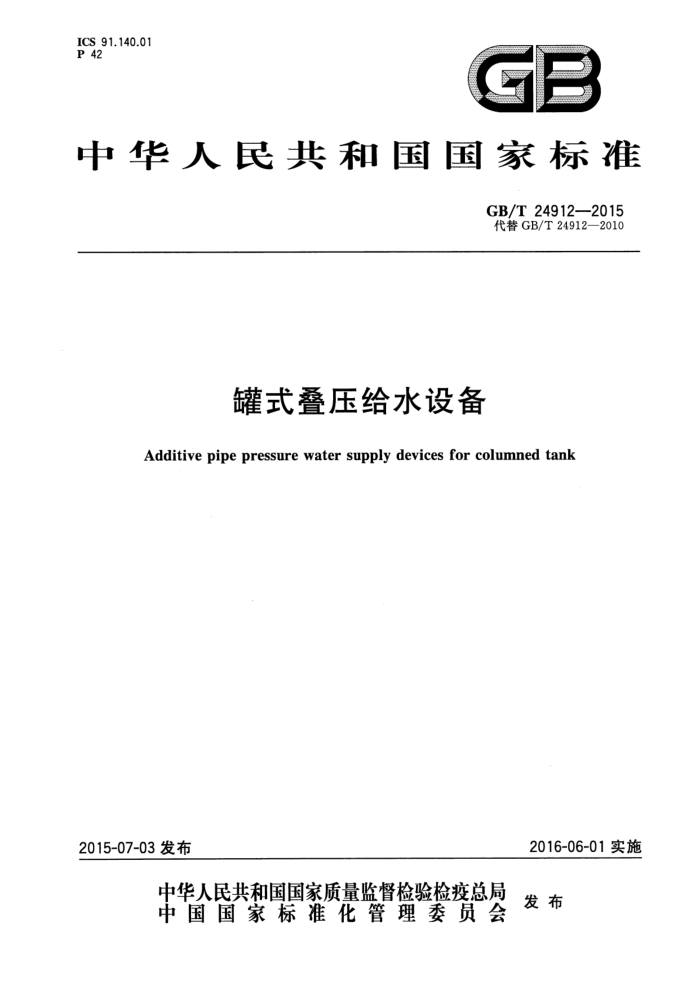

ICS 91.140.01 P 42
GE
中华人民共和国国家标准
GB/T24912—2015 代替GB/T24912—2010
罐式叠压给水设备
Additive pipe pressure water supply devices for columned tank
2016-06-01实施
2015-07-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 24912—2015
目 次
前言 1范围
规范性引用文件 3 术语和定义 4分类与型号
2
使用条件与设备组成 6 要求 7试验方法· 8检验规则 9标志、包装、运输和贮存附录A（资料性附录）设备组成· 附录B（资料性附录）试验仪表及装置
5
11
13
15
T GB/T 24912—2015
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替GB/T24912一2010《罐式叠压给水设备》，与GB/T24912—2010相比，主要技术内容
变化如下：
修订了本标准的英文名称（见封面）；更新并调整了部分规范性引用文件（见第2章）；修订了部分术语和定义的内容（见3.1、3.2、3.3）；增加了第5章“使用条件与设备组成”，将原标准中5.1和5.2的内容纳人第5章，原标准5.3～ 5.12纳人第6章；合并了6.2.4与6.2.13条款，管网强制保护功能和电源保护功能的要求（见6.2.4）；增加了远程监控及数据传输的要求（见6.2.10）；增加了设备的效率要求（见6.2.14)；增加了设备的能耗要求（见6.2.15）；增加了设备的变频配置要求（6.3.3）；删除了原标准5.6.1中有关于工程方面的要求增加了远程监控、数据传输、设备效率与能耗的检验项目（7.2.10）；增加了设备效率值的测量方法（见7.2.14)；增加了设备能耗值的测量方法（见7.2.15）；增加了水泵变频配置的检测方法（见7.3.3）。
本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国城镇给水排水设备标准化技术委员会（SAC/TC434)归口。 本标准负责起草单位：上海熊猫机械（集团）有限公司。 本标准参加起草单位：北京市自来水集团供水分公司、上海市供水管理处、广州市自来水公司、哈尔
滨供水集团二次供水分公司、宁波市自来水有限公司、南昌水业集团有限责任公司、上海浦东威立雅自来水有限公司、上海市自来水市南有限公司、青岛海润自来水集团有限公司、广西绿城水务股份有限公司。
本标准主要起草人：谭红全、柳汉莹、覃少华、马自忠、殷荣强、孟兆志、郑海军、李钢、蔡文、朱德屏、 徐斌元、黄东海、李敏明、卢汉清。
本标准代替的历次版本为：
-GB/T24912—2010。
-
IⅡI GB/T24912—2015
罐式叠压给水设备
1范围
本标准规定了罐式叠压给水设备（以下简称设备）的术语和定义、分类与型号、使用条件与设备组成、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于罐式叠压给水设备的设计、生产和检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.1压力容器 第1部分：通用要求 GB150.2 ：压力容器第2部分：材料 GB/T 191 包装储运图示标志 GB/T2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温 GB/T2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T2423.3 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验 GB/T 3047.1 高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3214水泵流量的测定方法 GB/T3216 回转动力泵水力性能验收试验 金1级和2级 GB/T3797—2005电气控制设备 GB 4208 3外壳防护等级（IP代码） GB/T5656离心泵技术条件（Ⅱ类） GB/T13306 标牌 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB19762 清水离心泵能效限定值及节能评价值 CJ/T 254 管网叠压供水设备 CJ/T 352 微机控制变频调速给水设备 JB/T 8098 泵的噪声测量与评价方法 JJG 49 弹性元件式精密压力表和真空表检定规程 JJG 795 耐电压测试仪检定规程 JJG 984 接地导通电阻测试仪检定规程 JJG1005 电子式绝缘电阻表 JJG1033 电磁流量计检定规程
3术语和定义
下列术语和定义适用于本文件。
1 GB/T24912—2015
3.1
叠压给水设备additivepipepressurewatersupplydevices 由水泵机组、稳流补偿罐、控制柜、阀门及管路系统等配套附件组成，与供水管网连接增压供水，保
证供水管网水压不小于设定值，且水质不被污染的供水设备。 3.2
罐式叠压给水设备additivepipepressurewatersupplydevicesforcolmendtank 带稳流补偿罐的实现流量调节的叠压给水设备。
3.3
稳流补偿罐steadyflowcompensator 储存适当水量，在设备上游供水管网流量不能满足设备供水用户需求时用于调节补充设备下游供
水流量的承压罐。 3.4
真空抑制器 vacunmsuppressor 安装在稳流补偿罐上，通过吸排气的方式抑制稳流补偿罐产生真空的装置。
4分类与型号
4.1分类
设备按安装和结构型式分为： a）室内整体式(NZ)； b）室内分体式（NF)； c) 户外整体式(WZ)。
4.2型号
设备型号由以下部分组成：
0-0-0-0-0
设备水泵台数（含备用泵）设备额定供水压力（MPa) 设备额定供水流量（m/h）
NZ一室内整体式；
设备结构和安装型式：NF一室内分体式；
WZ一户外整体式。
罐式叠压给水设备（GDY）
示例：设备额定供水流量为20m/h，额定供水压力为0.60MPa，工作水泵台数为2台，备用泵为1台的室内整体式罐式
叠压给水设备型号为：GDY-NZ-20-0.60-3。
5使用条件与设备组成
5.1使用条件
使用条件如下： a）环境温度：4℃～40℃； b）相对湿度：<90%（20℃）（室外型可允许为95%）； 2
