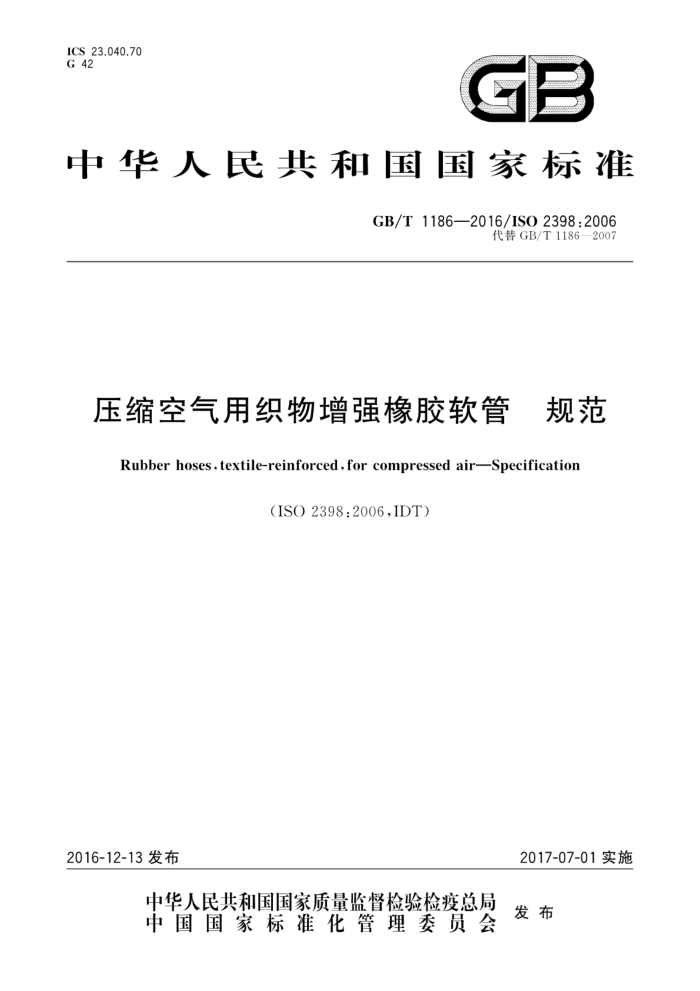

ICS 23.040.70 G 42
GB
中华人民共和国国家标准
GB/T1186—2016/ISO2398:2006
代替GB/T1186—2007
压缩空气用织物增强橡胶软管 规范 Rubber hoses,textile-reinforced,for compressed airSpecification
(ISO2398:2006,IDT)
2016-12-13发布
2017-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T1186—2016/ISO2398:2006
目 次
前言
m
范围规范性引用文件
2 3 术语和定义
分类 5 材料和结构 6 尺寸 6.1 内径和公差 6.2 同心度 6.3 长度公差 6.4 内衬层和外覆层的最小厚度物理性能 7.1 混炼胶 7.2 成品软管 8标志
4 GB/T1186—2016/ISO2398:2006
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T1186一2007《压缩空气用织物增强橡胶软管》。与GB/T1186一2007相比主要
技术变化如下：
修改了范围（见第1章，2007年版第1章）；增加了术语和定义（见第3章）；修改了软管的分类（见第4章，2007年版第3章）；修改了软管“内径”的要求（见6.1，2007年版5.1）；增加了软管“同心度”的要求（见6.2)；增加了软管“长度公差”的要求（见6.3）；增加了软管“混炼胶”物理性能要求（见7.1)；增加了“弯曲试验”（见7.2）。
本标准使用翻译法等同采用ISO2398：2006《压缩空气用织物增强橡胶软管规范》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T528—2009 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（ISO37：2005，IDT）； GB/T1690—2010 硫化橡胶或热塑性橡胶 耐液体试验方法（ISO1817：2005，MOD）； GB/T3512—2014 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验（ISO188：2011， IDT); GB/T5563—2013 橡胶和塑料软管及软管组合件 静液压试验方法（ISO1402：2009， IDT); GB/T9573—2013 橡胶和塑料软管及软管组合件软管尺寸和软管组合件长度测量方法 (ISO4671:2007,IDT); GB/T9575—2013 橡胶和塑料软管 软管规格和最大最小内径及切割长度公差（ISO1307： 2006.IDT); GB/T14905—2009 橡胶和塑料软管 各层间粘合强度测定（ISO8033：2006，IDT）。
本标准做了下列编辑性修改：
正文中删除“bar"单位的表示，只保留“MPa”单位表示。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1)归口。 本标准起草单位：蓬莱奥峰联橡塑制品有限公司、沈阳橡胶研究设计院有限公司本标准主要起草人：李广元、王淑丽、李亮、孔波本标准所代替标准的历次版本发布情况为：
GB/T1186—1981,GB/T1186—1992,GB/T1186—2007。
II GB/T1186—2016/ISO2398:2006
压缩空气用织物增强橡胶软管 营规范
警示一一使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任。
1范围
本标准规定了压缩空气用最大工作压力为2.5MPa和工作温度范围依据类别在一40℃～十70℃
之间的3种型别、3种级别和两种类别的橡胶软管的要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T5564—2006橡胶和塑料软管低温曲挠试验（ISO4672：1997,IDT） GB/T5565一2006橡胶或塑料增强软管和非增强软管弯曲试验（ISO1746：1998，IDT) GB/T7528一2011橡胶和塑料软管及软管组合件术语（ISO8330：2007，IDT） GB/T24134一2009橡胶和塑料软管静态条件下耐臭氧性能的评价（ISO7326：2006，IDT） ISO37 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定（Rubber，vulcanizedor
thermoplasticDetermination of tensile stress-strain properties)
ISO188硫化橡胶或热塑性橡胶-加速老化或耐热试验（Rubber，vulcanizedorthermoplastic Accelerated ageing and heat resistance tests)
ISO1307橡胶和塑料软管软管规格和最大最小内径及切割长度公差（Rubberandplasticsho- sesHose sizes,minimum and maximum inside diameters and tolerances on cut lengths)
ISO1402橡胶和塑性软管及软管组合件静液压试验方法（Rubberandplasticshosesandhose assemblies—Hydrostatictesting)
ISO1817硫化橡胶-液体影响的测定（Rubber，vulcanized一Determinationoftheeffectsof liq uids)
ISO4671橡胶和塑料软管及软管组合件软管尺寸和软管组合件长度测量方法（Rubberand plastics hoses and hose assemblies-Methods of measurement of dimensions)
ISO8033橡胶和塑料软管层间粘合强度测定（RubberandplasticshosesDeterminationof adhesion between components)
3术语和定义
GB/T7528一2011界定的术语和定义适用于本文件。
4分类
根据设计压力，软管型别如下：
-1型：低压— 设计最大工作压力为1.0MPa；
1 GB/T1186—2016/IS02398:2006
2型：中压 设计最大工作压力为1.6MPa； 3型：高压 设计最大工作压力为2.5MPa。
根据耐油性能，软管型别可再分为三种级别：一A级：非耐油性能；
-B级：正常耐油性能； C级：良好耐油性能、
根据工作温度范围，以上型别和级别可进一步再分为两个类别。 N-T类（常温）：-25℃~+70℃； L-T类（低温）：一40℃～十70℃。
材料和结构
5
软管应具有下列组成：
橡胶内衬层；采用任何适当技术铺放的一层或多层天然纤维或合成纤维织物；橡胶外覆层。
内衬层和外覆层应具有均匀的厚度，同心度符合规定的最小厚度，不应有孔洞、砂眼和其他缺陷。
尺寸
6
6.1 内径和公差
当按照ISO4671进行测量时，软管的内径和公差应符合表1的要求
表 1 最小内径和最大内径
最小内径 mm 3.25 4.25 5.55 7.25 9.25 11.75 15.25 18.25 19.25 23.75 30.25 36.50 38.50
最大内径 mm 4.75 5.75 7.05 8.75 10.75 13.25 16.75 19.75 20.75 26.25 32.75 39.50 41.50
软管规格
4 5 6.3 8 10 12.5 16 19 20 25 31.5 38 40
