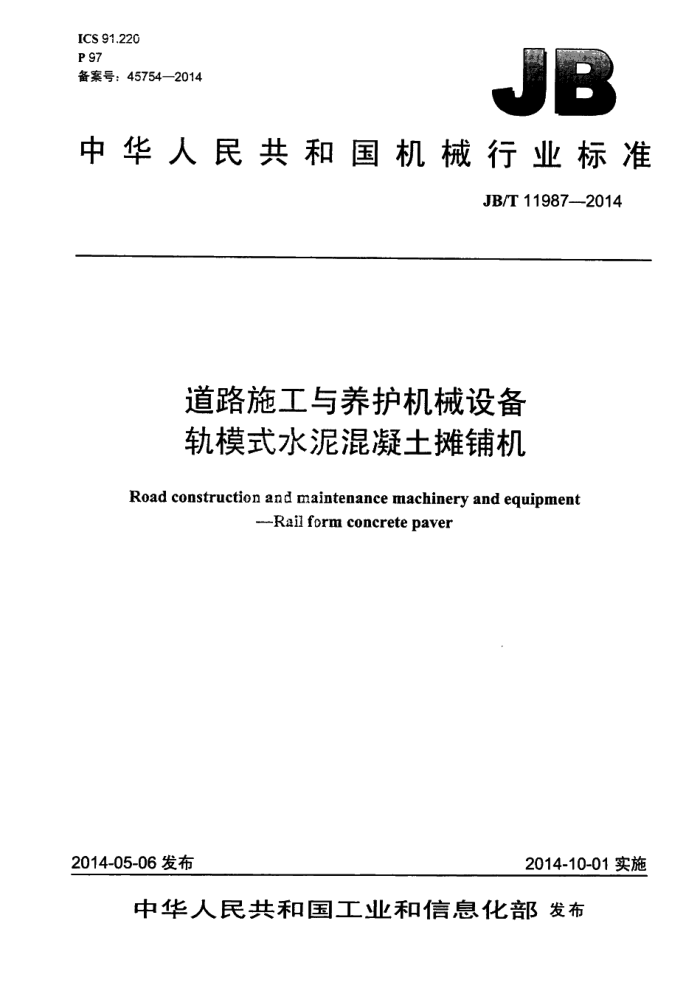

ICS 91.220 P 97 备案号：45754—2014
中华人民共和国机械行业标准
JB/T11987--2014
道路施工与养护机械设备轨模式水泥混凝土铺机
Road construction and maintenance machinery and equipment
---Rail form concrete paver
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T119872014
目 次
前言... 范围
.1I
1
2 规范性引用文件 3术语和定义. 4 型式及主参数 5 技术要求.. 6 试验方法，
检验规则. 使用说明书与标志
7 8 9 包装、运输和存..
10 1 I .16
附录A（资料性附录）轨模式水泥混凝土摊铺机试验记录表附录B（规范性附录）平整度（3m直尺）测量方法图1作业性能参数测量区示意表1 作业性能参数偏差表2 测量仪器的精度表3故障分类及危害度系数. 表4出厂和型式试验项目表表A.1 轨模摊铺机主要技术性能参数（设计值）表A.2 轨模摊铺机外形尺寸测量记录表A.3 轨模摊铺机质量测量记录表A.4 操纵力及行程测量记录.. 表A.5 噪声试验记录.. 表A.6 铺层宽度、横坡度偏差测量记录表A.7 铺层平整度偏差测量记录. 表A.8 铺层厚度偏差测量记录. 表A.9 可靠性试验维修保养记录.. 表A.10 可靠性试验班次作业记录. 表A.11 可靠性试验汇总
9
11
12 12 ..13 .13 14 .14 14
4
I JB/T11987—2014
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：中联重科股份有限公司、长沙建设机械研究院、北京建研机械科技有限公司、徐
工集团江苏徐州工程机械研究院、深圳市华测检测有限公司、北京建筑机械化研究院。
本标准主要起草人：徐运海、毛志君、孙艳秋、吴凌云、郭勇、孟庆勇、李春龙。 本标准为首次发布。
I JB/T11987---2014
道路施工与养护机械设备轨模式水泥混凝土摊铺机
1范围
本标准规定了道路施工与养护机械设备轨模式水泥混凝士摊铺机（以下简称轨模摊铺机）的术语和定义、型号及基本参数、技术要求、试验方法、检验规则、使用说明书与标志和包装、运输和贮存等。
本标准适用于以发动机为动力的轨模摊铺机，电动机为动力的轨模摊铺机亦可参照使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9S69工业产品使用说明书总则 GB/T13306 标牌 GB/T17299 土方机械最小入口尺寸 GB/T17300 土方机械通道装置 GB20178 土方机械安全标志和危险图示通则 GB/T20418 土方机械照明、信号和标志灯以及反射器 GB/T21154 土方机械整机及其工作装置和部件的质量测量方法 GB/T23578 道路施工与养护机械设备滑模摊铺机术语和商业规格 GB26504移动式道路施工机械通用安全要求 GB/T50214组合钢模板技术规范 JB/T5939 工程机械铸钢件通用技术条件
JB/T5943 工程机械 成焊接件通用技术条件 JB/T5945 工程机械 装配通用技术条件 JB/T 5946 工程机械涂装通用技术条件 JTG/TF30 公路水泥混凝土路面施工技术细则
3术语和定义
GB/T23578界定的以及下列术语和定义适用于本文件。 轨模式水泥混凝土摊铺机railformconcretepaver 钢模板铺筑作业，通过布料、振实和光整成面等工序，将水泥混凝土拌和物固定成理想断面形状的
3.1
水泥摊铺整平机。 3.2
振捣装置vibratorforrailformconcretepaver 安装在轨模摊铺机上，通过振捣使水泥混凝土拌和物均匀密实的装置。
3.3
轨模板sheetsteelform
1 JB/T11987—2014
按模数制设计，架设于路基供摊铺机行走并将水泥混凝土拌和物固定成理想断面形状的装置。
4型式及主参数
4.1型号
轨模摊铺机按路面成型工艺与机器的集合度，可分为两种基本型式： a）分体式轨模摊铺机一一布料机、振实机和光整机分别施工，组合完成摊铺功能。 b）整体式轨模摊铺机一一布料、振实和光整由单台整机实施，完成摊铺功能。
4.2基本参数
以最大摊铺宽度［单位为毫米（mm)］为主参数。
5技术要求
5.1一般要求 5.1.1外购件、外协件、自制零部件应有制造厂的合格证，并符合有关技术标准的规定。 5.1.2 结构布局应便于保养、维修，其最小入口尺寸应符合GB/T17299的规定。 5.1.3 应设置起吊、运输固定专用的栓系钩、环类装置。 5.1.4 焊接件质量应符合JB/T5943的规定。 5.1.5铸件质量应符合JB/T5939的规定。 5.1.6 表面漆膜质量应符合JB/T5946的规定。 5.1.7 装配应符合JB/T5945的规定。 5.1.8轨模摊铺机作业的路面基层、水泥混合料、施工环境等应符合JTG/TF30的规定。 5.1.9轨模板应符合GB/T50214的规定。 5.2性能要求 5.2.1整机正常工作环境温度为5℃～40℃，海拔低于1000m，空气湿度、天气状况和风力满足 JTG/TF30的规定，超出该范围应根据用户要求进行特殊设计。 5.2.2摊铺作业性能参数偏差应符合表1的规定。
表1作业性能参数偏差
性能参数铺层宽度铺层厚度横坡度平整度
允许偏差
±20 mm ±10 mm
±0.25%（绝对值）
≤5mm（3m直尺最大间限Ah）
5.2.31 首次无故障工作时间应不少于100h，平均无故障工作时间应不少于200h，可靠度应不小于85%。 5.2.4 操控装置和指示器应符合GB26504的规定。 5.2.5 电气系统设计应符合GB26504的规定。 5.2.6 示廊灯和施工警示灯应符合GB/T20418的规定。 5.3安全防护要求 5.3.1安全标志和危险图示应符合GB20178的规定。 2
