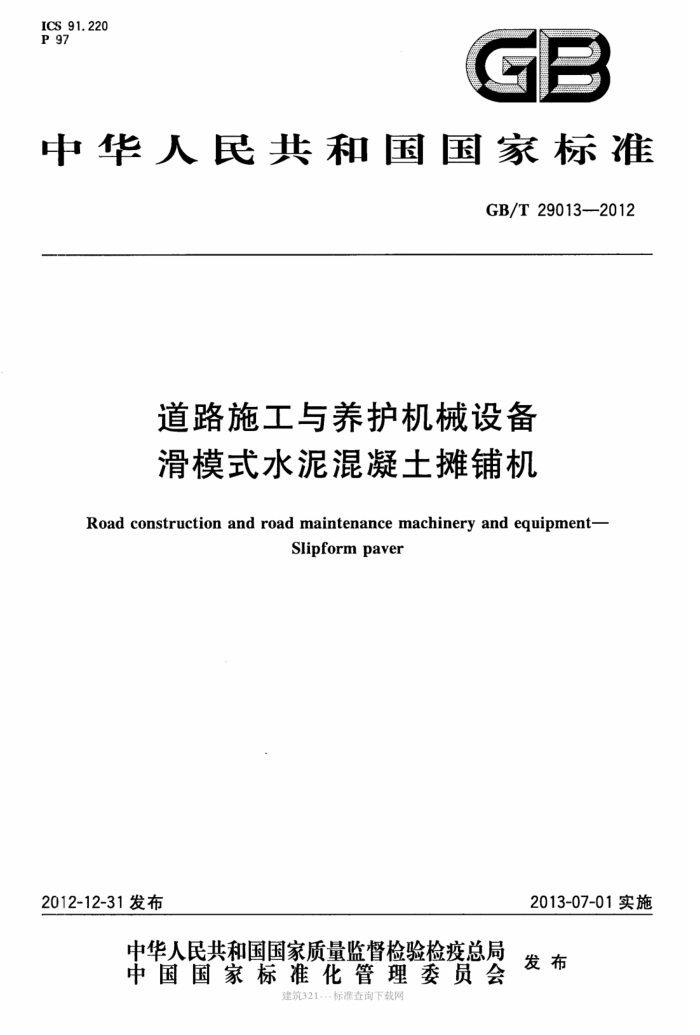

ICS 91.220 P 97
GB
中华人民共和国国家标准
GB/T29013——2012
道路施工与养护机械设备滑模式水泥混凝土摊铺机
Road construction and road maintenance machinery and equipment-
Slipform paver
2013-07-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
建筑321---标准查询下载网 GB/T29013—2012
目 次
前言
I
范围 2 规范性引用文件
1
2
术语和定义主参数
a
1
5 技术要求
试验方法检验规则·
6
15 17 18 28
7
8 标志、使用说明书、包装、运输和贮存附录A（资料性附录）滑模摊铺机试验记录报告附录B（规范性附录）平整度（3m直尺)测量方法
建筑321--标准查询下载网 GB/T 29013—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：长沙建设机械研究院、中联重科股份有限公司、深圳市华测检测有限公司、徐工集
团江苏徐州工程机械研究院、北京建研机械科技有限公司、北京建筑机械化研究院。
本标准主要起草人：宋开宇、谢卫国、郭勇、吴凌云、孙艳秋、李春龙、孟庆勇、周紫晗。
自
建筑321-.-标准查询下载网 GB/T 29013--2012
道路施工与养护机械设备滑模式水泥混凝土摊铺机
1范围
本标准规定了滑模式水泥混凝土摊铺机的主参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存等。
本标准适用于履带自行式水泥混凝土滑模摊铺机（以下简称滑模摊铺机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766液压系统通用技术条件 GB5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T8499土方机械测定重心位置的方法 GB/T8593.1土方机械司机操纵装置和其他显示装置用符号第1部分：通用符号 GB/T8593.2土方机械司机操纵装置和其他显示装置用符号第2部分：机器、工作装置和附
件的特殊符号
GB/T9969工业产品使用说明书总则 GB/T13306标牌 GB/T14039 液压传动油液固体颗粒污染等级代号 GB 16710 土方机械噪声限值 GB/T17299 土方机械最小入口尺寸 GB/T17300 土方机械 通道装置 GB/T20082 液压传动 液体污染采用光学显微镜测定颗粒污染度的方法 GB20178 土方机械安全标志和危险图示通则 GB/T20418 土方机械照明、信号和标志灯以及反射器 GB/T21154 土方机械 整机及其工作装置和部件的质量测量方法 GB/T21935 土方机械 操纵的舒适区域与可及范围 GB/T23578 道路施工与养护机械设备滑模摊铺机术语和商业规格 GB/T25613 土方机械司机位置发射声压级的测定定置试验条件 GB/T25614 土方机械声功率级的测定动态试验条件 GB/T25615 土方机械司机位置发射声压级的测定动态试验条件 GBJ97水泥混凝土路面施工及验收规范 JB/T5000.12重型机械通用技术条件第12部分：涂装 JB/T5939 9工程机械铸钢件通用技术条件 JB/T5943 ：工程机械焊接件通用技术条件 JB/T5945工程机械装配通用技术条件 JTJ/T037.1公路水泥混凝土路面滑模施工技术规程
1
建筑321-.-标准查询下载网 GB/T29013—2012
3术语和定义
GB/T23578确立的术语和定义适用于本文件。
4主参数
滑模摊铺机以最大摊铺宽度（单位为毫米）为产品主参数。
5技术要求
5.1基本要求 5.1.1滑模摊铺机的正常工作条件：
a） 滑模摊铺机的作业环境温度一般应在-10℃～40℃、海拔高度低1500m范围内正常工作，
超出该范围应根据用户要求进行特殊设计； b) 作业的路面基层、水泥混合料等应符合JTJ/T037.1的规定。
5.1.2结构布局应便于保养、维修，经常检修、润滑、调整及紧固的部位，应具有足够的作业空间，其最小口尺寸应符合GB/T17299的规定。 5.1.3燃油箱容量应能保证一次加满燃油后机器连续工作不少于8h。 5.1.4，应设置工具箱，并备有专用工具和常用备件及附件。 5.1.5应设置起吊、运输固定专用的栓系钩、环类装置。 5.1.6焊接件质量应符合JB/T5943的规定。 5.1.7 铸件质量应符合JB/T5939的规定。 5.1.8 表面漆膜质量应符合JB/T5000.12的规定。 5. 1.9 装配应符合JB/T5945的规定。 5. 2 性能要求 5.2.1行驶性能要求 5.2.1.1滑模摊铺机的转场速度和工作速度应达到设计值，允许误差土5%。 5.2.1.2滑模摊铺机的最小转弯直径应符合表1的规定。
表1最小转弯直径
项目最小转弯直径
单位 m
两履带和三履带 ≤2×轨距
四履带 ≤4X轨距
5.2.1.3工作状态下，滑模摊铺机应能通过最大坡度12%的坡道，并能可靠地在坡道上实现驻车和启动；坡道双向驻车时，滑模摊铺机的位移量应为零。 5.2.2作业性能要求 5.2.2.1滑模摊铺机成型精度误差应符合表2的规定。 2
