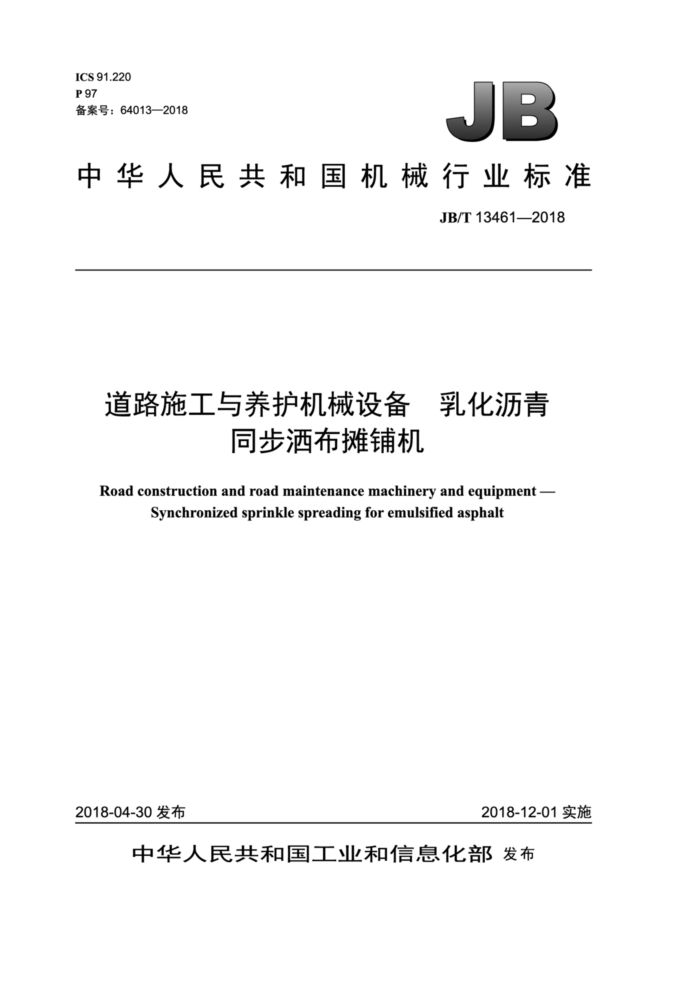

ICS 91.220 P 97 备案号：64013—2018
JB
中华人民共和国机械行业标准
JB/T13461—2018
道路施工与养护机械设备 乳化沥青
同步洒布摊铺机
Road construction and road maintenance machinery and equipment
Synchronized sprinkle spreadingforemulsifiedasphalt
2018-12-01实施
2018-04-30发布
中华人民共和国工业和信息化部发布 JB/T13461—2018
目 次
前言... 范围.. 2规范性引用文件 3术语和定义， 4结构型式与主参数 4.1结构型式. 4.2主参数 5技术要求.. 5.1整机要求 5.2乳化沥青洒布系统 5.3 摊铺系统 5.4电气系统.. 5.5 液压系统. 5.6 气动系统. 5.7 人机工程要求. 5.8 安全、环保 6 试验方法， 6.1 试验前的准备。 6.2 定置参数.. 6.3 液压系统试验. 6.4 气动系统压力试验， 6.5 密封性能试验. 6.6 行驶性能试验.. 6.7 作业性能试验.. 6.8 安全、环保试验 6.9 可靠性检验规则..
III
10 10 10 1.3 3 15 5 16 6 6 16
7
7.1 出厂检验， 7.2 型式检验， 7.3 判定规则 8标志、使用说明书、包装、运输和贮存。 8.1标志. 8.2 使用说明书 8.3 包装、运输和贮存附录A（规范性附录） 酒布摊铺机试验记录图1 最大洒布量与最小洒布量测点布置图2 横向洒布量偏差采样测点布置
8
12 12
- JB/T13461—2018
12
图3 纵向酒布量偏差采样测点布置
表1 主要技术性能参数表2 超薄磨耗层摊铺成型质量表3 普通摊铺成型质量表4 故障分类表 5 故障的危害度系数表6 检验项目表A.1 洒布摊铺机主要技术参数（设计值）表A.2 样机磨合记录表A.3 尺寸、 质量参数试验记录表A.4 摊铺系统工作参数试验记录表A.5 液压油温度试验记录.. 表A.6 液压油固体颗粒污染试验记录表A.7 气动系统压力试验记录表A.8 密封性能试验记录表A.9 洒布能力试验记录. 表A.10 最大洒布量与最小酒布量试验记录表A.11 最大洒布宽度试验记录，表A.12 酒布量偏差试验记录.. 表A.13 可靠性试验考核班次记录表A.14 可靠性试验故障原始记录表A.15 可靠性试验报告.
S
14 15 .15 ..18 ...19 ... 19 ...20 ...20 ...20 ...21 ...21 ..21 ..22 .22 .22
23 23 24
II JB/T13461—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：徐工集团工程机械股份有限公司、西安达刚路面机械股份有限公司、北京建筑机
械化研究院、湖南联智桥隧技术有限公司、衡水市建设工程质量监督站、中国建设教育协会建设机械职业教育专业委员会
本标准主要起草人：陶永生、王飞、宫永杰、刘双、谭少海、丁淮海、崔六零、王双乾、刘慧彬、 陈胜吉、王敬一、刘承桓、李奇、张思妍。
本标准为首次发布。
III JB/T13461—2018
道路施工与养护机械设备 乳化沥青同步酒布摊铺机
1范围
本标准规定了道路施工与养护机械设备乳化沥青同步洒布摊铺机（以下简称洒布摊铺机）的术语和
定义、结构型式与主参数、技术要求、试验方法、检验规则以及标志、使用说明书、包装、运输和贮存。
本标准适用于履带式酒布摊铺机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766液压传动系统及其元件的通用规则和安全要求 GB/T4798.5一2007电工电子产品应用环境条件第5部分：地面车辆使用 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB 5959.1 电热装置的安全第1部分：通用要求 GB/T 7920.12 道路施工与养护机械设备 沥青混凝土摊铺机 几术语和商业规格 GB/T 7920.14 道路施工与养护设备沥青洒布车/喷洒机术语和商业规格
GB/T 7932 气动 对系统及其元件的一般规则和安全要求 GB/T 10913 土方机械 行驶速度测定 GB/T 13306 标牌 GB/T 14039- 2002 液压传动油液固体颗粒污染等级代号 GB/T 16277- -2008 沥青混凝土摊铺机 GB/T 17299 土方机械 最小入口尺寸 GB/T 20082 液压传动 液体污染采用光学显微镜测定颗粒污染度的方法 GB 20178 土方机械 机器安全标签通则 GB/T 20418 土方机械 照明、信号和标志灯以及反射器 GB 20891 非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB/T 21153 土方机械 尺寸、性能和参数的单位与测量准确度 GB/T 21154 土方机械 整机及其工作装置和部件的质量测量方法 GB/T 25624 土方机械 司机座椅尺寸和要求 GB26504—2011 移动式道路施工机械通用安全要求 GB26505—2011 移动式道路施工机械摊铺机安全要求 JB/T 5062 信息显示装置人机工程一般要求 JB/T 5943 工程机械 焊接件通用技术条件 JB/T 5945 工程机械 装配通用技术条件 JB/T 5946 工程机械 涂装通用技术条件 JTGF40—2004 公路沥青路面施工技术规范 ISO11500 液压传动用遮光法自动颗粒计算对液体样品的颗粒污染物等级的测定（Hydraulic
fluid powerDetermination of the particulate contamination level of a liquid sample by automatic particle
1
