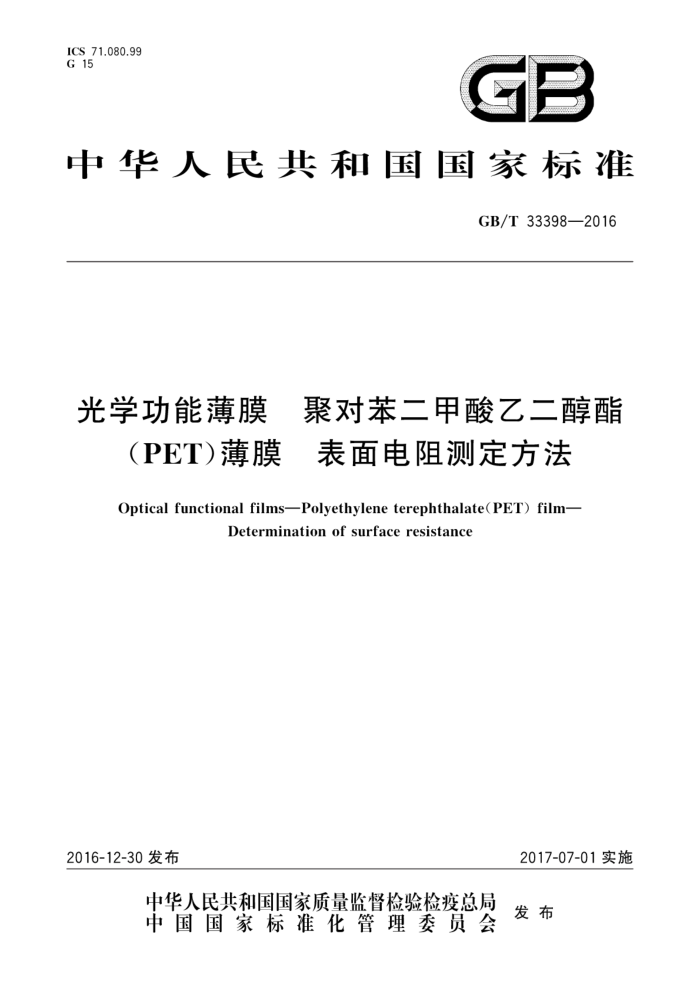

ICS 71.080.99 G 15
GB
中华人民共和国国家标准
GB/T33398—2016
光学功能薄膜 聚对苯二甲酸乙二醇酯
(PET)薄膜 表面电阻测定方法 OpticalfunctionalfilmsPolyethylene terephthalate(PET)film-
Determinationofsurfaceresistance
2016-12-30发布
2017-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华 人 民 共 和 国
国 家 标准
光学功能薄膜 聚对苯二甲酸乙二醇酯
(PET)薄膜 表面电阻测定方法
GB/T 33398—2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2017年1月第一版
*
书号：155066·1-55413
版权专有 侵权必究 GB/T 33398—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431)归口。 本标准起草单位：合肥乐凯科技产业有限公司、昆山乐凯锦富光电科技有限公司、宁波激智科技股
份有限公司、中国乐凯集团有限公司。
本标准主要起草人：鲍时萍、高青、李刚、王旭亮、许丽丽、周通、程龙宝、白银亮
1 GB/T33398—2016
光学功能薄膜 桌聚对苯二甲酸乙二醇酯
(PET）薄膜 表面电阻测定方法
1范围
本标准规定了光学功能薄膜聚对苯二甲酸乙二醇酯（PET)薄膜表面电阻的测定方法。 本标准适用于用高阻计测量法对光学功能PET薄膜表面电阻的测定。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1410—2006 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T2918—1998 塑料试样状态调节和试验的标准环境
3术语和定义
下列术语和定义适用于本文件。
3.1
表面电阻 surface resistance 在测试材料的某一表面上的两电极间所施加电压与在规定电化时间里流过试样表面上电流之比
该电流主要为流过试样表层的电流，也包括一部分流过试样体积的电流成分。在两电极间可能形成的极化忽略不计。除非另有规定，表面电阻是在电化1min后测定。
4原理
采用高阻计直接测量。测量表面电阻原理图见图1。
5
4
R
1
.
/ 2
/ 3
.6
说明：
直流电流E；测试电压U(V)；输出电阻上电压U。（V)；被测试样的表面电阻R（Q)；输出电阻R。（Q)；直流放大器；模/数转换器。
2- 3
5- 6- 7.
图1测量表面电阻原理图
1 GB/T33398—2016
测试时，被测试样与高阻抗直流放大器的输人电阻“R。”串联并跨接于直流高压测试电源上（由直流高压发生器产生）。高阻抗直流放大器将其输入电阻上的分压信号经放大后输出至模/数转换器经微处理器输出至液晶显示，由液晶显示器直接读出被测电阻值。
5 仪器设备
5.1 高阻计
主要技术条件应符合下列要求： a) 工作条件：
工作室内无辐射源。
b) 工作电源：
电压：~220V±22V；频率：50Hz士0.25Hz；消耗功率：约15W。
c) 测量范围：1×103Q1×10162。 d) 测量误差：仪器误差不大于5%。 e) 稳定性：高阻计的额定电压选择在10V，将标准电阻10°2和仪器相接，观察1h，读数变化在
土2%以内。
5.2 2平板电极
电极的材料为导电金属，高阻计箱内的三电极的主要尺寸依据GB/T1410一2006的规定制成。电极配置见图2。
O5
O6
说明：
测量电极；
1
2 高压电极；
被测试样； 4 保护电极； 5 至仪器输入端钮（输入）； 6- 至仪器电压的输出端钮（高压）。
3
图2 2电极配置要求图
2 GB/T33398—2016
6试样
试样要求如下：
测试材料应平整、均匀，无气泡、条道、杂质等可见缺陷。取正方形试样，试样最小尺寸应在 10cm左右。 测量表面电阻时，不应清洗试样表面，除非另有协议或规定，取样与测试过程中不应用手或其他东西触及试样待测表面。 所选用的试样至少做三个平行试样。
一
7试样环境
试样测试环境要求如下：
试样按照GB/T2918一1998要求在温度（23士3)℃、相对湿度（50士5）%的环境中调节至少1h 对于成轴聚酯薄膜，先按照GB/T2918一1998要求在温度（23士3）℃、相对湿度（50士5）%的环境中调节至少24h，然后试样在相同环境下调节1h以上方可测定。
8 ：操作步骤
操作步骤如下：
检查调节测试环境温度，并将被测试样在测试环境中放置1h。 b) 将高阻计接通电源预热5min。 c) 将被测试样用测量电缆线接至R输人端钮和高压端钮。 d) 按仪器面板上的“R”键。 e) 按仪器面板上的“充电”键，将测试电压调至500V。 f) 按仪器面板上的“自动”键。 g) 按仪器面板上的“测量”键，待测量数据稳定后，记录该数据。 h) 一个试样测试完毕，先按“放电”键，再按“复位”键，取出试样。进入下一个试样的测试，具体操
a)
作步骤如前。
i) 测试完毕，切断高阻计电源，安放好所有接线。 注：在测试试样电阻时，如发现数据有不断上升的现象，这是由介质的吸收现象所致，若在很长时间内未能稳定时，
般情况下是取其合上测量键后1min时的读数作为试样的绝缘电阻值。
9结果计算
按仪器使用说明书读出或算出试样表面电阻。每个试样的表面电阻取三个平行试样的几何平均值，取小数点后的两位有效数字，单位为欧姆（Q）。
10 试验报告
试验报告应包括以下内容： a）本标准编号； 91086008
GB/T33398—2016
b) 试验样品的编号； c) 试验日期； d) 试验人员； e) 关于测试材料的说明和标志（名称、编号、生产厂家、生产日期等）； f) 测试条件（试验温度和相对湿度）； g) 准备和检查仪器及检查电源电压； h) 测得各试样的表面电阻。
/
