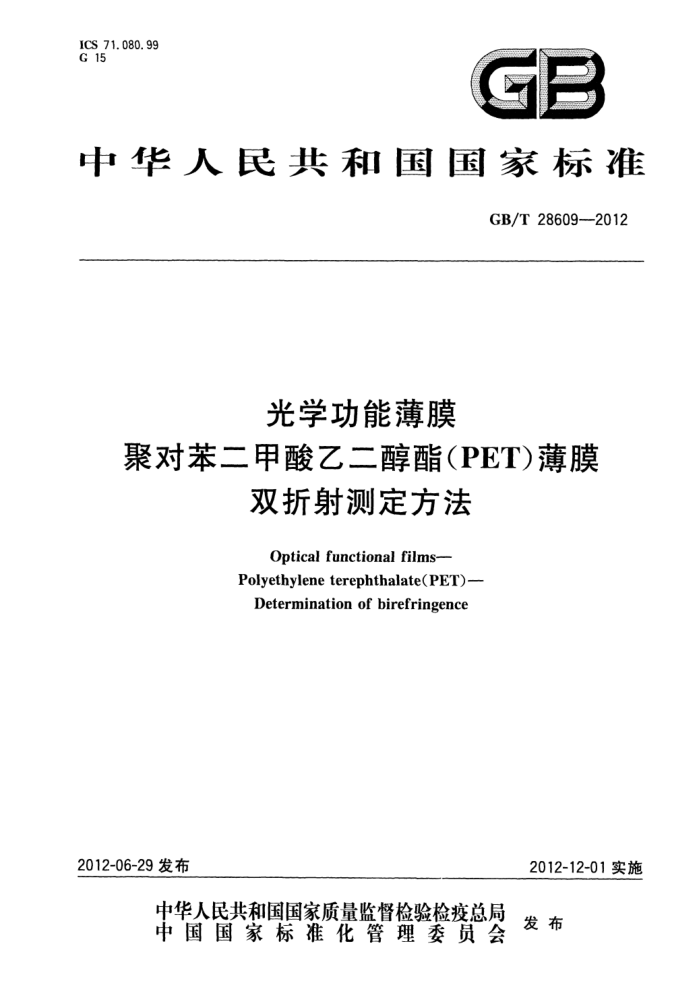

ICS 71.080.99 G 15
GB
中华人民共和国国家标准
GB/T28609--2012
光学功能薄膜
聚对苯二甲酸乙二醇酯(PET)薄膜
双折射测定方法
Optical functional films-
Polyethylene terephthalate(PET)- Determination of birefringence
2012-06-29发布
2012-12-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布 GB/T28609—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法参考ASTMD4093：1995（Reapproved2005)（英文版）《透明或半透明塑性
材料中双折射及残余应变的光弹试验方法》编制，与ASTMD4093：1995(Reapproved2005)的一致性程度为非等效。
本标准与ASTMD4093：1995(Reapproved2005）的主要差别如下： ~ASTMD4093：1995（Reapproved2005）中对于薄膜相延迟超过补偿器量程范围的试样只是在
6.1.4.3中进行了简单的介绍，在光路中再加入一个定值补偿器，并没有详细的操作说明，而本标准进行了详细的说明：
一ASTMD4093：1995（Reapproved2005）中采用补偿器法，而本标准使用赛纳蒙（Senarmont)旋
转检偏器法； ASTMD4093：1995（Reapproved2005）使用白光光源，而本标准采用单色光光源； —ASTMD4093：1995(Reapproved2005)中另有涉及面内双折射使用的斜人射测试部分，本标
准没有涉及面内双折射； ASTMD4093：1995(Reapproved2005)中关于残余应变的部分本标准没有涉及。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431)归口。 本标准起草单位：合肥乐凯科技产业有限公司、中国乐凯胶片集团公司、天津乐凯薄膜有限公司。 本标准主要起草人：焦聪宣、李保民、高青、李宇航、刘新省。 GB/T286092012
引言
光在真空中的传播速度为c(3×10°m/s），在透明介质中的速度为U，u总是小于c，它们之比称为折射率，即折射率n二c/，对各向同性材料，折射率是与光线振动方向和传播方向无关的一个常数。大多数玻璃和塑料在无应力状态下是各向同性材料，各方向的折射率是相同的。当各向同性材料受到应力或发生应变时，就会产生各向异性，折射率就具有了方向性，此时需要用三个主折射率来代替。折射率的变化与应变的大小有关，如果透明材料没有发生应变时的折射率为n，发生应变后三个主折射率 n:就是所受应变的线性函数：
n;-no=ZA,S,
式中i二1，2，3表示三个方向（直角坐标系中用X、Y、Z表示），n；表示三个方向的折射率，i1，2，3
与i一样表示三个方向，S，表示三个方向上产生的应变。在各向同性材料中，用两个常数A和B表示材料受应力发生的应变与由此产生的各向异性之间的关系：
当=j时A=A，当j时，A，=B PET薄膜生产过程中，经双向拉伸后定形，设定薄膜平面为XY平面，可认为薄膜在X及Y方向
受力发生应变，在Z方向上没有应变。
当偏振光线垂直透过透明材料，该材料的两个主应变S，和S2位于此透明材料平面内，人射光线的偏振方向与S；和S2都不一致，此时偏振光线就会分裂为两个分别在S：和S2应变方向振动的分量，如 U和Uz分别表示两分量的速度，其折射率则为ni=C/u1，n2=C/U2，两束光线的折射率之差就称为此材料的双折射。
=n-n=(A-B)×(S-S2)=K×(S-S2)
折射率之差正比于两个主应变的差值，K称为应变光学常数，它是物性常数，反映材料的性能。由
于这两束光线传播速度不同两分量不再同步，当透过厚度为t的材料时，形成光程差，这两个在不同平面S，和S2内振动的偏振光线先后穿过材料后所产生的相对距离，称为延迟（延迟量）R，R可用下式表示：
R=(n-n)×t=K×tX(S,-S2)
式中：t表示材料的厚度。 由于△=n一n2=R/t，因此双折射也可表述为材料单位厚度产生的相延迟双折射测量的目的有两个： 1）找出薄膜中主应变（即主应力）的方向； 2）确定延迟量的大小，进而求得双折射的大小采用偏振光产生光学于涉，通过补偿法测量光程差塞纳蒙补偿法中检偏器旋转180°相当于一个波长的相延迟。 当一束偏振光垂直入射到薄膜上，就会分裂成在主应变S和S方向上振动的两束偏振光，这两束
光的折射率n；和n2与主应变有关。
n-no=AS+B(S+Sz) n2—no=AS2+B(S+S2)
式中：no是无应变各向同性时的折射率；A和B是与材料相关的常数。 从以上公式可以得出：
n)- n2=(A-B) ×(S S2)
折射率（n一nz）就是双折射△。
I GB/T28609—2012
光学功能薄膜
聚对苯二甲酸乙二醇酯（PET）薄膜
双折射测定方法
1范围
本标准规定了使用塞纳蒙法测量聚对苯二甲酸乙二醇酯（PET）薄膜双折射的方法，包括测定主应
变方向及相延迟两部分。
本标准适用于单向或双向拉伸工艺制造的PET薄膜，应用拉伸工艺制造的其他塑料薄膜也可
使用。
注：本标准只涉及薄膜表面双折射，对于面内双折射不考虑。
n
术语和定义
下列术语和定义适用于本文件。
2. 1
应变 strain 单位长度产生的变形，它分为制造过程中引入的永久性塑性应变和存在应力时的弹性应变，这两种
应变都会产生应变双折射。 2.2
光轴方位角 opticalorientation 试样主应变慢轴方向与试样TD(薄膜在制造设备上传动的方向称为MD方向，与MD垂直的方向
称为TD方向，即卷材的横向)方向之间的夹角。 2. 3
延迟量 retardation 光线透过双折射材料后两个波面之间的间距，也称为相对延迟量。
2. 4
双折射birefringence 薄膜折射率的各向异性，一般由机械或热应变产生，此时折射率取决于偏振面的取向和光束的传播
方向，通常由材料制造时的应变以及材料中晶体取向的各向异性所产生。也可表述为单位厚度的相延迟。
3测试设备
3.1千分尺或厚度计
千分尺或厚度计，测试精度1%。 3.2塞纳蒙法偏光计
偏光计系统结构如图1所示。
1 GB/T286092012
1
-- - -
光源扩散器 起偏器样品 石英定值补 1/4 检偏器望远镜
光模 ：偿器波片
图1偏光计系统结构图
3.2.1光源
测定光源为单色光源，可使用钠灯、汞灯或者白光光源加滤光片，滤光片的通带宽度应小于10nm。 辅助白光光源可使用钨丝灯或卤素灯，色温应大于3150K。
3.2.2光扩散器
使用乳白玻璃或毛玻璃板，使得光路中任意两点的光强差应不大于5%。
3.2.3起偏器
偏振片单元安装在玻璃框架内，此框架可以旋转并固定在所要求的位置上，偏振片平行于偏振轴的透过率与垂直于偏振轴的透过率之比应大于500：1。 3.2.4样品台
样品台上设有安放薄膜试样的定位参考边，样品台可以360°旋转，并带有角度刻度，读数精度应优于1°，参考定位边的左右分别对应180°和0°，样品台还能做整体士45°的定位旋转， 3.2.51/4波片
具有测试光线1/4波长的相延迟，与所要求相延迟的偏差应不大于土5nm，安装在可以旋转并能固定在要求位置的框架内。 3.2.6检偏器
与起偏器相同，安装在可以旋转并能固定在要求位置的框架内，偏振片平行于偏振轴的透过率与垂直于偏振轴的透过率之比应大于500：1，此框架带有角度刻度，可旋转士180°，读数精度应不大于1°。
3.2.7望远镜
可放大5～8倍的短焦距望远镜。 3.2.8石英光楔
厚度连续线性变化的石英晶体，产生连续可变的相延迟，应具有三级波长的相延迟。 3.2.9定值补偿器
具有n块不同整数波长相延迟的补偿片，n的大小取决于试样的相延迟，每块补偿片的延迟量与规定整数波长的偏差应不超过士20nm。
2 GB/T28609—2012
3.3偏光计调整 3.3.1确定参考方位
设备调整需要确定一个基准参考方向，将样品台上安放薄膜试样的定位边设为水平方向，这是偏光计中各元件调整方位的参考方位。偏光计各元件方位如图2所示。
石英光模慢轴
定值补偿器慢轴
起偏器P 1/4波片慢轴
L
X（水平方向）
样品慢轴
检偏器A
图2偏光计元件方位图
3.3.2调整起偏器和检偏器方位
起偏器的振动方向为水平方向逆时针旋转45°，检偏器的振动方向与起偏器正交，即检偏器的振动方向为从水平方向顺时针旋转45°。可以在样品台上放置一片偏振方向与水平方向平行的偏振片，然后顺时针转动样品台45°，接着旋转起偏器直至获得消光或视场最暗，将起偏器位置固定，拿走样品台上的偏振片，直接旋转检偏器获得消光，将检偏器固定。 3.3.3调整1/4波片方位
使1/4波片慢轴位于水平方向，逆时针旋转45，获得最大消光后，将1/4波片固定，此时起偏器、检偏器和1/4波片的光轴方向相互重合。 3.3.4调整定值补偿片方位
每片补偿片的慢轴方向都要调整到与水平方向正交。在样品台上放置偏振方向与参考方向平行的偏振片，在此部位左右旋转补偿片直至获得最大消光然后固定补偿片位置。定值补偿器调好方位后移出光路。
3.3.5调整石英光楔的方位
石英光楔慢轴方向要调整到与水平方向正交。调整方法同3.3.4。石英光楔调好方位后移出光路。
3 GB/T286092012
4试样
4.1试样尺寸可根据设备的尺寸自由确定，般取20mm×20mm或50mm×50mm。 4.2裁切试样时，应保证其一边与薄膜的TD方向平行，并且要标记操作侧OS。
试样示意图如图3所示。
TD边
OS 侧
试样
图3试样示意图
5试验步骤
5.1确定试样主应变方向和光轴方位角 5.1.1将试样的背面朝向光源方向，OS侧与样品台定位边的0°方向重合，TD边与样品台上的定位边紧密卡齐，固定试样。 5.1.2点亮单色光源或者使用白炽灯光源加单色滤光片，此时定值补偿器和石英光楔都不在光路中。 5.1.3观察视场亮度，顺时针旋转样品台使视场最暗，此方向就是试样的主应变慢轴方向。 5.1.4记下旋转角度1，该角度即为光轴方位角。
注：如果旋转样品台时视场一直保持暗场不变亮，说明试样没有应变产生的双折射。如果旋转样品台时视场一直
不能变得很暗，可能是试样的厚度方向上应变方向有变化，造成试样没有一个确定的主应变方向，而是一个角度范围。
5.2确定试样相延迟量 5.2.1确定试样主应变方向后，将样品台整体顺时针方向旋转45°，此时视场又变亮 5.2.2顺时针方向旋转检偏器，使视场再次变成暗场，记下检偏器旋转角度$2。 5.2.3换用白炽灯光源（或取走单色滤光片） 5.2.4置人石英光楔，此时视场出现各种彩色条纹，如果无彩色条纹出现，将定值补偿器的固定相位补偿片逐个送入光路，使补偿值逐个增加，直至出现彩色条纹。各级条纹色彩参见附录A。 5.2.5从附录A可知，零级条纹与其他条纹有明显差别。零级条纹除红色、橙色和黄色以外大部分都是没有色彩的灰和白，一旦出现零级条纹，表示试样与补偿片中的总相位差在一级波长之内，此时记下定值补偿器的补偿片n值。 5.2.6如果步骤5.2.4和5.2.5中始终没有出现彩色条纹，说明试样的慢轴方向与补偿片方向一致，可将样品台整体逆时针旋转90°，然后重复5.2.2～5.2.5程序。
5.3测定试样的厚度
使用千分尺或厚度计直接测得，试样厚度用t表示。
4 GB/T28609—2012
5. 4 测定试样的双折射
双折射△与两个主应变方向S，和S2上的光波之间的相对延迟R存在下列关系：
=103×R/t
.........(1)
......
式中： R延迟量，单位为纳米（nm）； t---薄膜厚度，单位为微米(μm）。
6 结果计算和表示
6.1 试样的光轴方位角
$1直接表示试样的方位角，即试样主应变慢轴方向与试样TD边之间的夹角。 6.2 2试样的延迟量
试样延迟量由式(2)计算：
R=n +
..(2)
180
式中： R—延迟量，单位为纳米(nm); n 补偿器片数；
测试光源波长，单位为纳米（nm）；
入 p2— 检偏器旋转角度。
6. 3 试样的双折射
试样的双折射由式(1)计算。
7 试验报告
试验报告应包括以下内容： a) 试验样品的编号； b) 试验日期； c) 试验人员； d) 采用标准号； e) 试样厚度； f) 试样位置； g) 光源波长； h) 试验结果：方位角、延迟量和双折射。
