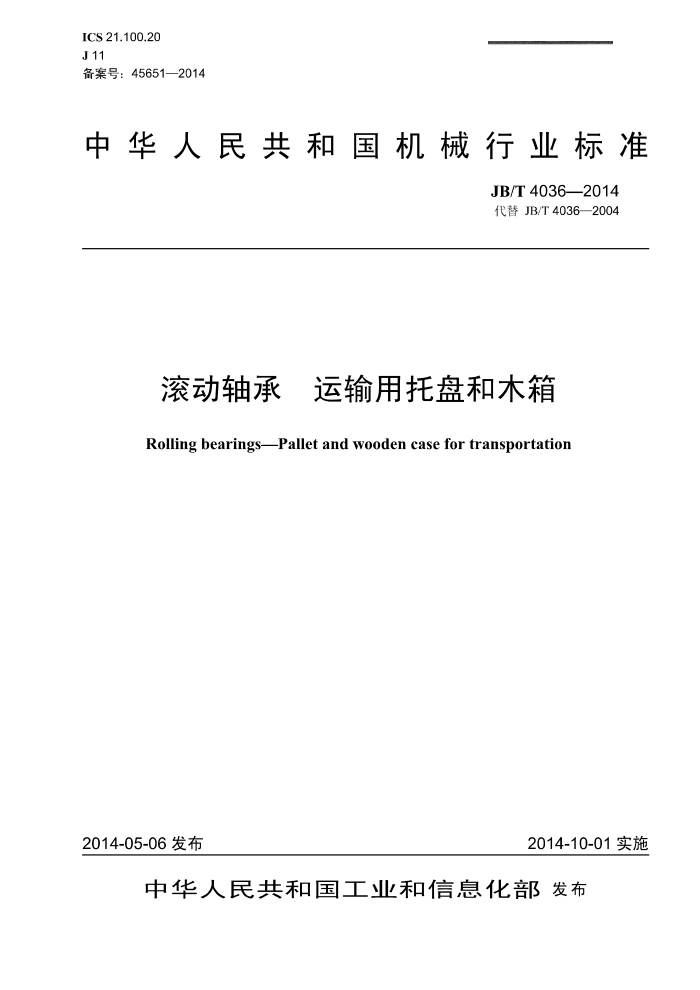

ICS 21.100.20 J11 备案号：45651—2014
中华人民共和国机械行业标准
JB/T4036—2014 代替JB/T4036—2004
滚动轴承 运输用托盘和木箱
Rolling bearings-Pallet and wooden case for transportation
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T4036—2014
目 次
前言
IT
范围. 2规范性引用文件， 3术语和定义， 4托盘及托盘包装 4.1托盘.. 4.2托盘包装... 5木箱及木箱包装. 5..1木箱.... 5.2木箱包装. 6标志.. 6.1木箱的标志.. 6.2托盘的标志 7检测方法. 7.1 材料的检测.. 7.2 尺寸公差的测量 7.3 外观的检查.. 7.4性能试验... 8检验规则. 图 1 双向进义托盘图2 四向进叉托盘，图3 盖盘... 图4轴承包装件.. 图5聚乙烯薄膜罩图6木箱结构.. 表1木箱内部尺寸衣2 包装产品及容器劣变系数
1
6
0
.6
2
4 JB/T4036—2014
前言
不标准按照GB/T1.1一2009给出的规则起草。 木标准代替JB/T4036—2004《滚动轴承 承运输用托盘和大木箱》，与JB/T4036一2004相比主要技术
变化如下：
一修改了标准的名称（见封面和首页，2004年版封面和首页）；删除了箱式托盘（2004年版图1）；删除了木箱载运轴承装箱方案（2004年版附录A）；增加了一种木箱的结构［见图6b）］；
一
将试验方法作为单独的一章（见第7章，2004年版5.3）。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：瓦房店轴承集团有限责公司。 本标准主要起草人：全仁琨、曲荣军、马忠超、段鹏飞、葛鑫鑫。 本标准所代替标准的历次版本发布情况为：
JB/T4036—1985、JB/T4036—1993、JB/T4036—2004。
II JB/T4036—2014
滚动轴承运输用托盘和木箱
1范围
本标准规定了滚动轴承运输用托盘和木箱的结构型式、尺寸、技术要求、标志、检测方法、检验规则等。
本标准适用于外径不大于440mm、采用缠绕包裹或纸箱包装的滚动轴承运输用托盘和木箱。对于尺寸超过本标准规定范围的滚动轴承，可参照使用。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T153—2009 针叶树锯材 GB/T191—2008 包装储运图示标志 GB/T1931—2009 木材含水率测定方法 GB/T1935—2009 木材顺纹抗压强度试验方法 GB/T1936.1—2009 木材抗弯强度试验方法 GB/T1938—2009 木材顺纹抗拉强度试验方法 GB/T2934—2007 联运通用平托盘主要尺寸及公差 GB/T3716—2000 托盘术语 GB/T 4122.4 2010 包装术语 第4部分：材料与容器 GB/T4817—2009 阔叶树锯材 GB/T4857.3—2008 包装运输包装件基本试验 第3部分：静载荷堆码试验方法 GB/T4857.5—1992 包装运输包装件跌落试验方法 GB/T4995—1996 联运通用平托盘性能要求 GB/T4996—1996 联运通用平托盘试验方法 GB/T 6388—1986 运输包装收发货标志 GB/T 8597—2013 滚动轴承防锈包装 GB/T 11115- —2009 聚乙烯（PE）树脂 GB/T13237—2013 优质碳素结构钢冷轧钢板和钢带 GB/T18455—2010 包装回收标志 GB/T24311—2009 组合式包装箱用胶合板 JB/T3016—2014 滚动轴承包装箱技术条件 QB/T3811—1999 塑料打包带 YB/T025—2002 包装用钢带 YB/T5002—1993 一 般用途圆钢钉
3术语和定义
GB/T3716一2000和GB/T4122.4一2010界定的术语和定义适用1本文件。
1 JB/T4036—2014
4托盘及托盘包装
4.1托盘 4.1.1托盘分双向进叉托盘和四向进叉托盘两种。托盘包装件上可加盖盘。托盘、盖盘的结构如图1～图3所示。托盘的外形尺寸及公差按GB/T2934一2007的规定。盖盘的尺寸及公差根据托盘承载物的大小山制造厂和用户协商确定。
图1双向进叉托盘
图2四向进叉托盘
图3盖盘
4.1.2托盘可用天然木材、非天然木材、钢、塑料（聚乙烯、聚内烯等为主要原料）等材料制作。天然木材的材料应符合GB/T153—2009、GB/T4817—2009的规定，非天然木材的材料应符合GB/T24311- 2009的规定，钢的材料应符合GB/T13237一2013的规定，塑料的材料应符合GB/T11115一2009的规定。 4.1.3托盘的技术要求应符合GB/T4995一1996的规定。 4.2托盘包装 4.2.1托盘包装仆的毛重不应超过1000kg。 4.2.2采用托盘载运的轴承为外径不大于440mm的缠绕包裹的轴承或使用纸箱包装的轴承，其内包装应符合GB/T8597—2013的要求。 4.2.3码放在托盘上的轴承包装件，不应超出托盘四周的边界，轴承包装件要用钢带或塑料打包带固定在托盘和盖盘上。钢带应符合YB/T025一2002的规定，塑料打包带应符合QB/T3811一1999的规定。 4.2.4轴承包装仆：与托盘、盖盘捆扎固定后，需用钢带或塑料打包带在图4所示的部位捆紧孔牢。 4.2.5轴承包装仆:可用厚度大于0.06mm的聚乙烯薄膜热合制成的聚乙烯薄膜罩（见图5），将轴承包 2 JB/T4036—2014
装件全部罩住后，加上盖盘，再用钢带或塑料打包带捆紧扎牢。也可用聚乙烯热收缩膜或聚乙烯拉仲膜缠绕包装，聚乙烯薄膜罩的尺寸，可根据托盘的尺寸大小及装载轴承包装件的高度自行设计制造。
图4轴承包装件
图5聚乙烯薄膜罩
5木箱及木箱包装
5.1木箱 5.1.1木箱的结构、载重量和尺寸 5.1.1.1木箱的结构型式如图6所示。图6a）所示结构的木箱适用」采用天然木材制作，b）所示结构的木箱适用采用非天然木材制作。 5.1.1.2木箱包装件的毛重不应超过1000kg。 5.1.1.3木箱的内部尺寸按表1的规定。亦可采用其他尺寸的木箱。
3 JB/T4036—2014
图6木箱结构
4
