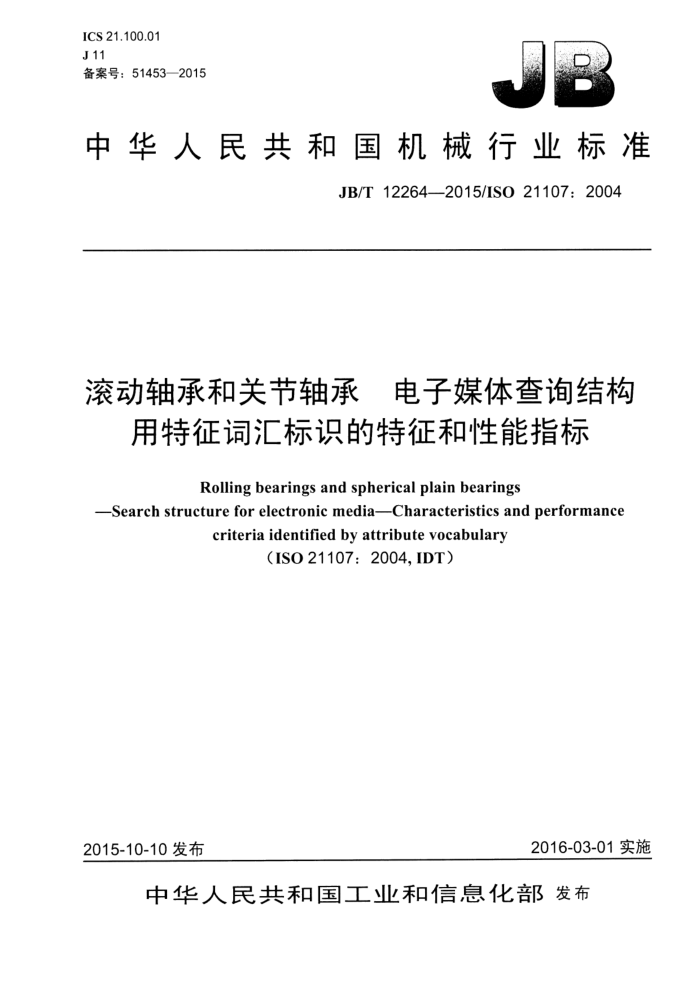

ICS 21.100.01 J11 备案号：51453—2015
中华人民共和国机械行业标准
JB/T12264—2015/IS021107:2004
滚动轴承和关节轴承 电子媒体查询结构
用特征词汇标识的特征和性能指标
Rolling bearings and spherical plain bearings
-Search structure for electronic media-Characteristics and performance
criteriaidentified byattributevocabulary
（IS021107:2004.IDT)
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12264—2015/ISO21107:2004
目 次
前言言 1 范围 2规范性引用文件术语和定义
-
.........
III
3
4电子媒体查询结构的描述和使用 4.1 总则 4.2 查询结构的框架 5电子媒体用查询结构 5.1 球轴承. 5.2 滚子轴承 5.3 外球面轴承， 5.4 组合轴承... 5.5 滚动轴承零件 5.6 直线轴承 5.7 轴承座和轴承座附件 5.8 轴承附件 5.9 滚轮轴承. 5.10 关节轴承附录A（资料性附录） 查询结构使用示例
11 19 19 21 .. 21 23 ..26 JB/T12264—2015/IS021107:2004
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO21107：2004《滚动轴承和关节轴承 电子媒体查询结构 用特征
词汇标识的特征和性能指标》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T307.1—2005 5滚动轴承 （向心轴承公差（ISO492：2002，MOD） GB/T307.4—2012 2滚动轴承 公差 第4部分：推力轴承公差（ISO199：2005，IDT） GB/T308.1-2013 3滚动轴承 球第1部分：钢球（ISO3290-1：2008，NEQ） GB/T4604.12012 滚动轴承游隙第1部分：向心轴承的径向游隙（ISO5753-1：2009 IDT) GB/T6930—2002滚动轴承 词汇（ISO5593：1997，IDT）
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：万向钱潮股份有限公司、洛阳轴承研究所有限公司。 本标准主要起草人：张俨、李飞雪、李婷婷、范围广。 本标准为首次发布。
II JB/T122642015/IS021107:2004
引言
在购买和销售商品时，电子媒体被越来越广泛地使用。它也被应用到轴承行业中，而且预计大部分的销售将会通过电子媒体进行。
在订购轴承时可能会遇到一个问题，即代号问题。特别是那些特殊用途和变型产品的代号，轴承供应商之问互不相同。因此，对」电子媒体商务而言，就需要为客户和经销商提供一个在轴承代号未知的情况下，能快速和易丁识别该轴承的适用系统。
这可以通过使用计算机化的查询结构来实现。用户只须输入一些指定的有关轴承零件的简单选项（尺寸、滚动体列数、保持架等），如需要，也可以输入有关性能指标及其他特性方面的选项。根据这些输入的数据，计算机将提供可能的轴承代号和其他信息。
为了简化程序和向使用者提供统一的输入词汇，而这些均与供应商无关，本标准为标准化的电子媒体查询结构提供了用于识别轴承、轴承零件和附件的专用词汇，这些词汇基」ISO5593和其他滚动轴承标准。
当轴承制造商和/或经销商建立自已的查询结构时，为了筛选符合采购方要求的轴承代号，某些轴承制造商和经销商会自定义一些属性或属性选项。此时，建议使用ISO5593和其他适用的滚动轴承标准中的术语。
本标准使用公制单位，但其中的属性也适用英制尺小的产品。
III JB/T12264—2015/IS021107:2004
滚动轴承和关节轴承日 电子媒体查询结构
用特征词汇标识的特征和性能指标
1范围
本标准建立了一个用于识别滚动轴承、关节轴承、轴承座及附件的查询结构和特征词汇，主要应用于电子媒体，如互联网。
本标准不包括查询程序。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用了本文件。
ISO492滚动轴承向心轴承公差（Rollingbearings一Radialbearings—Tolerances） ISO199 滚动轴承推力轴承公差（Rollingbearings一Thrustbearings一Tolerances） ISO 3290 滚动轴承 钢球（RollingbearingsSteel balls） ISO 5593 滚动轴承 词汇（Rollingbearings—Vocabulary） ISO 5753 滚动轴承 径向游隙（Rollingbearings一Radialinternalclearance）
3术语和定义
ISO492、ISO199、ISO3290、ISO5593和ISO5753界定的以及下列术语和定义适用于本文件。
3.1
类noun 分类的最高层次。
3.2
种modifier 类的次分类。
3.3
属attribute 用于在细节上识别产品的特性或特征。 注：本标准优先使用在滚动轴承国家标准中已使用的产品和零件名称。
4电子媒体查询结构的描述和使用
4.1总则
当使用互联网和其他电子媒体订购产品时，就需要一个即使在产品的技术要求不完整或缺失时也能够容易、准确地确定产品的系统。制定本标准旨在满足该要求，并且使其能根据标准化的词汇来识别滚动轴承、关节轴承、轴承座及附件的尺寸、特性和性能要求。
1 JB/T12264—2015/IS021107:2004
例如，采购方可利用互联网进入轴承制造商或经销商的主贞，选择一个查询程序（该查询程序是根据本标准由每个轴承制造商或经销商各自建立的），然后通过输入给定的选项（和规定的其他选项），获得一个或多个产品的代号、可获性、价格等多个选项的列表。
使用标准化查询结构的好处在」采购方总是使用统一的词汇，而与制造商无关，从而降低误解和混淆的风险。由了查询结构包括了所关注的大部分特征，因此，它使编程变得相当简单。 4.2查询结构的框架
查询结构的框架遵循互联网环境中使用的-一般结构，即以XML（可扩展的标记语言）格式来定义数据结构。
数据结构按下列方法和图1、表1所示的方法构建
类
类
类
种
种
属
属属性选项属性选项属性选项
属
属
图1 表1
类
种
深沟角接触推力角接触推力调心圆柱推力圆柱滚针推力滚针调心推力调心圆锥推力阅锥
球轴承
滚子轴承 JB/T12264—2015/IS0211072004
表1（续）
类
种
轴承轴承单元座附件向心滚针/推力球或向心滚针/推力滚了球圆柱滚了滚针斜挡圈（L形）调心座垫圈（推力球轴承内圈（滚针轴承专用）
外球面轴承
组合轴承
滚动轴承零件
直线轴承
轴承座附件轴承座单元锥形衬锁紧螺母和锁紧装置挡圈型螺栓型附件向心推力杆端
轴承座和轴承座附件
轴承附件
滚轮轴承
关节轴承
标准正在起草中。
-
有三个分类层次，分别为第3章中定义的类、种、属。 属性和每一属性的选项规定了确定产品所需的信息，详细信息见5.1～5.10。这些属性及属性选项
是基丁制造商产品目录和产品样本中列出的典型产品范围而定的。
本标准的使用者可以根据本标准选择适用的属性和属性选项，并可根据需要，增加下一级属性和属性选项。附加的属性选项，或是单独是作为一组，包括在属性选项的“其他”一栏。一般情况下，除了只具有“基本”属性选项的“公差”和“游隙”属性外，表中不会显示“其他”一栏。
可以根据种、类、属和属性选项来识别产品。 5.1～5.10中显示的属性选项表明了每个属性的可能选项。然而，一个供应商的产品不一定包含所
有的属性选项。另外，有时逻辑上也不可能使用某一属性的所有属性选项。例如：5.2.1圆柱滚子轴承，选择的是外圈有两个挡边的单列轴承。这样，属性选项中的“有两个挡边的内圈”选项就被排除，因为此种轴承不属常规的产品类型。
3
