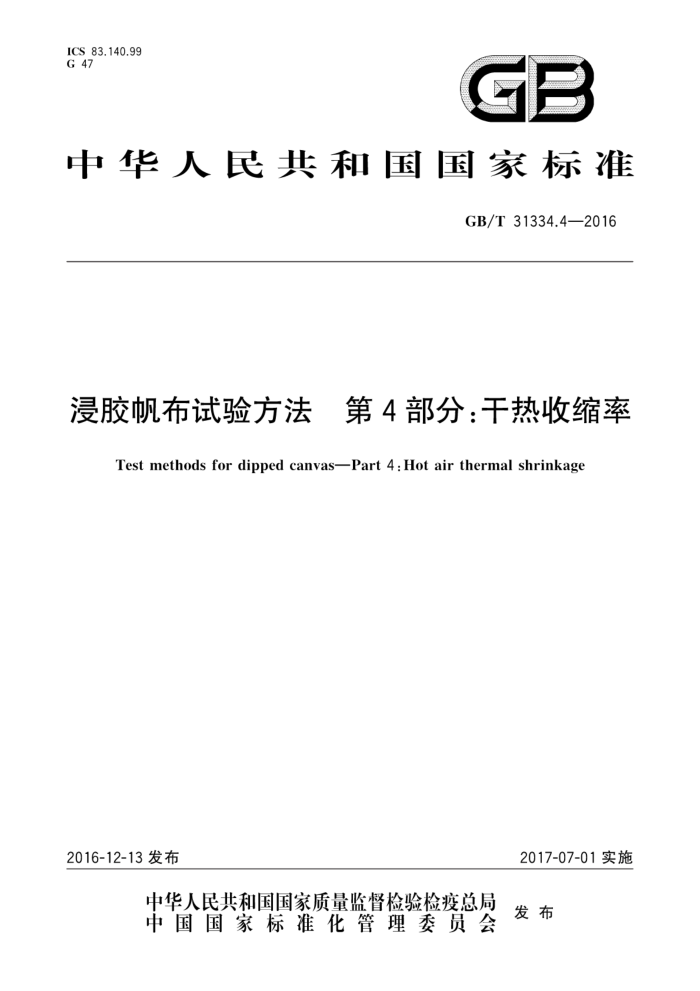

ICS 83.140.99 G 47
GB
中华人民共和国国家标准
GB/T31334.4—2016
浸胶帆布试验方法 第4部分：干热收缩率
Test methods for dipped canvas-Part 4 : Hot air thermal shrinkage
2016-12-13发布
2017-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31334.4—2016
前言
GB/T31334《浸胶帆布试验方法》分为六个部分：
第1部分：粘合强度；第2部分：经向卷曲度和密度；
—第3部分：硬挺度；一第4部分：干热收缩率；
第5部分：拉伸性能；第6部分：平方米干重。
本部分为GB/T31334的第4部分本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国石油和化学工业联合会提出本部分由全国橡胶与橡胶制品标准化技术委员会浸胶骨架材料分技术委员会（SAC/TC35，
SC13)归口。
本部分起草单位：芜湖华烨工业用布有限公司、青岛新材料科技工业园发展有限公司、青岛科技大学、宁波凯驰胶带有限公司、青岛中化新材料实验室。
本部分主要起草人：周业昌、王炳昕、刘莉、应建丽、李健
I GB/T 31334.4—2016
浸胶帆布试验方法第4部分：干热收缩率
1范围
GB/T31334的本部分规定了采用水平放置方式测定浸胶帆布干热收缩率的试验方法。 本部分适用于由纤维制造的浸胶帆布干热收缩性能测定的试验
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 6529 纺织品调湿和试验用标准大气 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T32110 浸胶骨架材料术语及定义 HG/T2765.4蓝胶指示剂、变色硅胶和无钴变色硅胶
：术语和定义
3
GB/T32110界定的术语和定义适用于本文件。
4试验原理
浸胶帆布试样经过一定温度和一定时间干燥后，测量其经向或纬向的收缩长度，这个收缩长度与浸胶帆布的原长度之比为浸胶帆布的干热收缩率，它表征浸胶帆布在一定条件下的干热收缩性能，以百分率表示。
5 设备及工具
5.1 恒温烘箱：温度可调为150℃土2℃，干燥室容积不小于0.4m3。 5.2 金属丝网：方孔为20mm×20mm，金属丝直径为2.0mm土0.2mm。 5.3 钢板尺：最小分度值为0.5mm。 5.4 干燥器：使用HG/T2765.4中规定的蓝胶指示剂作为干燥剂。
0 试验通则
6.1 试验环境
试验应在GB/T6529规定的标准大气环境下进行。
6.2取样
剪取一块长1m的浸胶帆布布样，布面应平整，不应有可视的瑕疵。
1 GB/T31334.4—2016
6.3试样制备
从取样的布样距离布边至少100mm的不同位置分别裁取尺寸为250mmX250mm的试样。在试样上距四边约25mm的位置画出尺寸约为200mmX200mm的正方形，分别在正方形四条边上均匀标记5个测量点，相对两边上两个测量点的连线应垂直于两个边，见图1所示。
uu .5
2
1
1
-
3
?
-
-
-
-
-
2
250 mm
图1试样标记测量点示意图
6.4试样平衡
试验前，试样应在干燥器中平衡12h～16h。 6.5试样数量
试样数量为3个。
7试验程序
7.1将恒温烘箱温度设定在150℃土2℃，打开烘箱电源开关，待烘箱温度达到设定值并稳定10min 后开始试验 7.2从干燥器中取出经过平衡的试样，立即依次测量并记录经纬向5组分别对应的2个标记点的距离（烘前距离L。），精确至0.5mm。 7.3将标记后的试样水平放置在烘箱中部的金属丝网的中央位置上，迅速关闭箱门，烘燥30min。 7.4 烘燥完毕后将试样取出，在干燥器中平衡20min。 7.5 测量并记录每个试样经纬向5组分别对应的2个标记点的距离（烘后距离L），精确至0.5mm。
8 结果的计算与表述
8.1 按式（1)分别计算每个试样的经向或纬向干热收缩率，数值取值至小数点后二位，按GB/T817(
2 GB/T31334.4—2016
给出的规则修约。
L.-L
×100
+......(1)
s =
Lo
式中：
干热收缩率，%；
L。试样经向或纬向对应两点间烘前距离的平均值，单位为毫米（mm）； L一试样经向或纬向对应两点间烘后距离的平均值，单位为毫米（mm）。
8.2 2以3块试样经向、纬向干热收缩率的算术平均值分别作为经向干热收缩率和纬向干热收缩率的试验结果，数值取值至小数点后一位，按GB/T8170给出的规则修约。
试验报告
9
试验报告应至少包括以下内容：
本标准名称和编号； b) 样品的名称、规格及批次； c) 试验环境； d) 试验结果； e) 任何偏离本标准的细节； f) 试验者和试验日期。
a) 中华人民共 和国
国家标准
浸胶帆布试验方法 第4部分：干热收缩率
GB/T 31334.4—2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2016年12月第一版
*
书号：155066·1-55016
版权专有 侵权必究
GB/T 31334.4-2016
