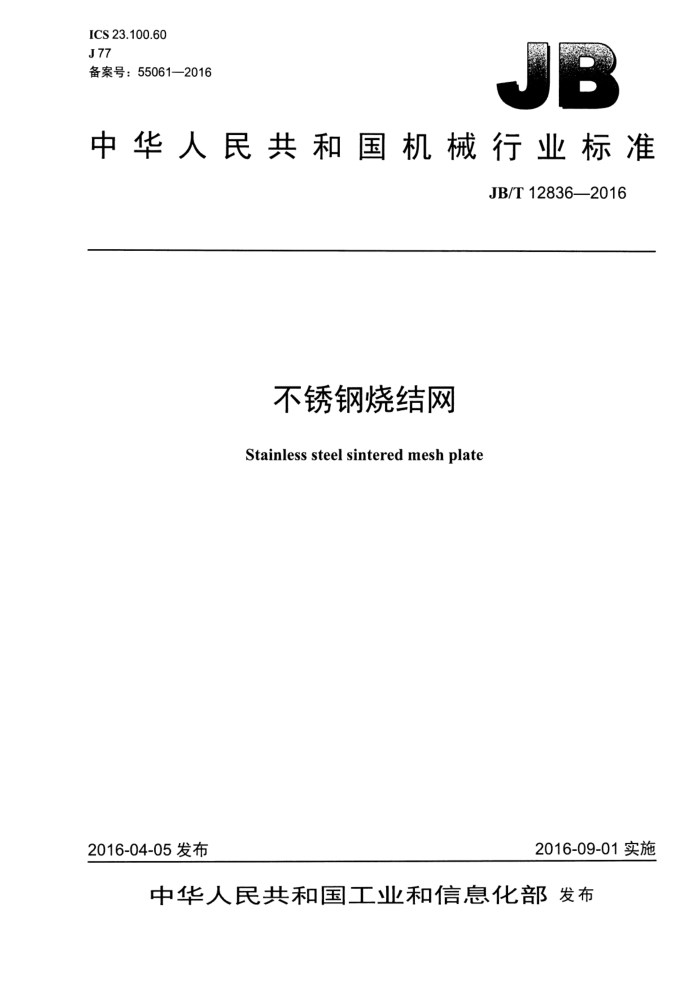

ICS 23.100.60 J 77 备案号：55061—2016
中华人民共和国机械行业标准
JB/T 128362016
不锈钢烧结网
Stainless steel sintered mesh plate
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部发布 JB/T 12836—2016
目 次
前言
1
范围 2 规范性引用文件 3术语和定义结构及标识、技术要求. 4.1结构. 4.2 名义过滤精度 4.3 产品标记. 4.4 材料 4.5 化学成分 4.6 尺寸及其极限偏差 4.7 技术指标... 4.8 表面质量. 5试验方法. 5.1 化学成分.…. 5.2 外形尺寸及其偏差 5.3 气泡点压力 5.4透气度.. 5.5 表面质量。 6检验规则... 6.1 组批. 6.2检验项目.. 6.3试验方法. 6.4检验结果的判定 7标志、包装、运输和贮存 . 标志... 7.2包装、运输和贮存 7.3质量文件 8订货合同内容. 附录A（资料性附录） 不锈钢合金牌号对照表
1
..3
A
.4
e
A
4
5
5 5 6
图 1 五层烧结网结构图
2
表1名义过滤精度与控制网规格对应表表2烧结网尺寸及其极限偏差表3烧结网技术参数. 表4产品的检验项目、取样数量、要求及试验方法表A.1不锈钢合金牌号对照表
3
6 JB/T 12836--2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国颗粒表征与分检及筛网标准化技术委员会（SAC/TC168）归口。 本标准起草单位：西安菲尔特金属过滤材料有限公司、新乡巴山航空材料有限公司、中机生产力促
进中心、厦门金纶科技有限公司、新乡正源净化科技有限公司、新乡市利尔过滤技术有限公司、新乡市新利净化技术有限公司。
本标准主要起草人：杨延安、左彩霞、张小庆、王长明、侯长革、黄朝强、李松岭、梁际欣、赵文祥、王付军。
本标准为首次发布。
II JB/T 12836—2016
不锈钢烧结网
1范围
本标准规定了不锈钢烧结网的术语和定义、结构及标识、技术要求、试验方法、检验规则、标志、 包装、运输、贮存和订货合同内容。
本标准适用于不锈钢烧结网（以下简称烧结网）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1220不锈钢棒 GB/T 5249 可渗透性烧结金属材料气泡试验孔径的测定 GB/T 5453 纺织品织物透气性的测定
3术语和定义
3.1
支撑层　support layer 烧结网中用于提高整体强度与刚度的金属丝网层。
3.2
分流层dispersion layer 烧结网中对过滤的介质起引导分流作用的金属丝网层。
3.3
控制层 control layer 烧结网中控制烧结网过滤精度的金属丝网层。
3.4
保护层protective layer 烧结网中保持微孔形状和尺寸稳定的金属丝网层。
3.5
名义过滤精度 nominal filter-rating 烧结网中控制层的经纬丝相互交织组成的类似三角形孔的内切圆直径尺寸。
3.6
透气度air permeability 在某压力梯度下，单位时间内通过单位面积烧结网的空气的体积值。
3.7
气泡点压力bubble-point pressure 迫使气体通过液体浸渍的烧结网时产生第一个气泡所需的最小压力。 JB/T 12836—2016
结构及标识、技术要求
4
4.1 结构
烧结网结构如图1所示。其他层数的烧结网参照本标准执行。
保护层控制层分流层
C
C
支撑层
图1五层烧结网结构图
4.2 2名义过滤精度
烧结网按名义过滤精度可分为表1中的9种类别，名义过滤精度对应的控制网规格可参考表1。
表1名义过滤精度与控制网规格对应表
控制网规格 500 X3 500/0.025 X 0.015 250 X 1 600/0.05 X 0.032 203 X1 500/0.056 X 0.036 165 × 1 400/0.063 ×0.04 165 X 800/0.071 X 0.05 200 X 600/0.063 X 0.045 80 × 700/0.112 X 0.08 120 X 600/0.10 X 0.063 120 × 400/0.10 × 0.071
名义过滤精度 μm
2 3 5 10 15 20 25 30 40
注：控制网规格用“经向基本目数×纬向基本目数/经丝基本直径×纬丝基本直径”表示，丝径直径单位为毫米（mm）。 4.3产品标记 4.3.1 产品标记方法
SWB XXX (n)
表示烧结网层数表示名义过滤精度表示烧结网代号
2 JB/T 12836—2016
5试验方法
5.1化学成分
化学成分分析按GB/T1220的规定进行。 5.2外形尺寸及其偏差
外形尺寸及其偏差用分度值小于或等于1mm的量具测量，厚度用分度值小于或等于0.01mm的量具测量。 5.3气泡点压力
气泡点压力的检验按GB/T5249的规定进行。 5.4透气度
透气度的测定按GB/T5453的规定进行。 5.5表面质量
表面质量须在灯检台上目视检查。
6检验规则
6.1组批
产品应成批提交验收，每炉一批，每批应由同一规格、材质的产品组成。 6.2检验项目
产品的检验项目、取样数量见表4。 6.3试验方法
试验方法按GB/T5249的规定。 6.4检验结果的判定 6.4.1尺寸及其偏差不合格，判该张不合格。 6.4.2表面质量不合格，判该张不合格。 6.4.3气泡点压力5个数据的平均值低于下极限值，加倍取样复检，若复检仍不合格，判该批不合格。 6.4.4透气度5个数据的平均值低于下极限值，加倍取样复检，若复检仍不合格，判该批不合格。
表4产品的检验项目、取样数量、要求及试验方法
要求 4.5 4.6 4.7 4.7
取样数量每次来料逐张检验每批取1张每张取5个点每批取1张每张取5个点
试验方法 5.1 5.2 5.3 5.4
检验项目化学成分尺寸及其偏差气泡点压力透气度
4 JB/T 12836—2016
7标志、包装、运输和贮存
7.1标志
包装箱上应有“防潮” “平放”等字样和标志。 7.2包装、运输和贮存
每张网板之间应用纸隔开，然后整体用塑料袋封好，放置于木质包装箱内，并用软质物填充，防止在运输过程中损坏。产品应在干燥处贮存，不得受潮。 7.3 质量文件
每箱产品中应附有产品合格证，其上注明：
供方名称; -产品名称；材料牌号； -产品标记； -产品批号； -数量; 一质检人员签章；一本标准编号; 一出厂日期。
I
一
一
订货合同内容
8
本标准所列产品的订货合同内应包括下列内容：
一产品名称; 一材料牌号; 一产品标记；一 数量； -交付日期；一其他。
-
5
