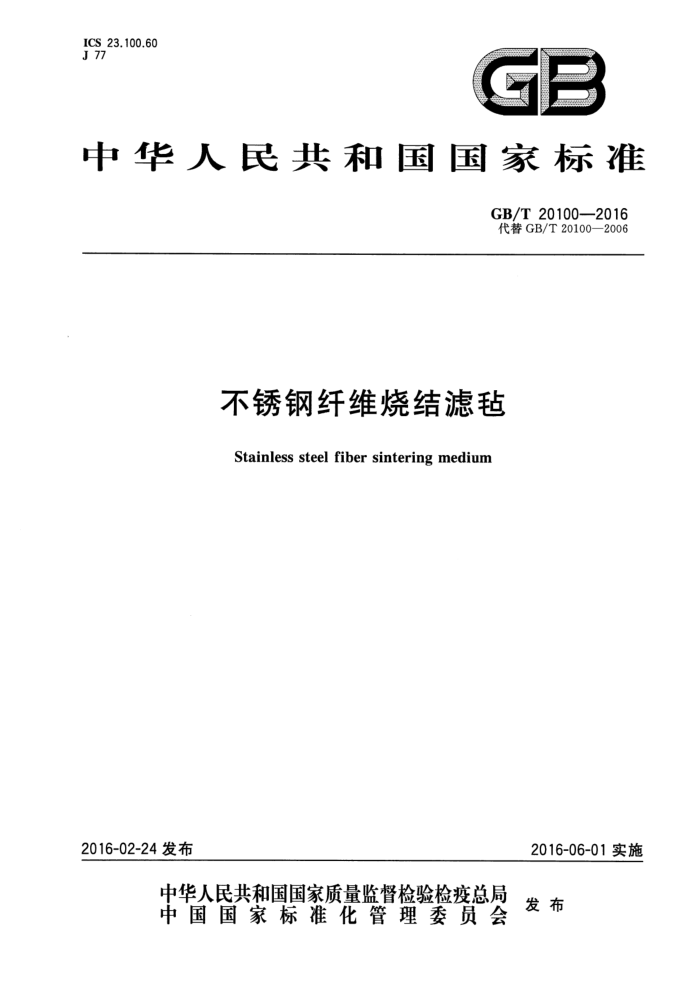

ICS 23.100.60 J 77
中华人民共和国国家标准
GB/T 20100—2016 代替GB/T 20100—2006
不锈钢纤维烧结滤毡
Stainless steel fiber sintering medium
2016-06-01实施
2016-02-24 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 20100--2016
前言
本标准按照 GB/T1.1一2009 给出的规则起草。 本标准代替GB/T20100一2006《不锈钢纤维烧结滤毡》。 本标准与GB/T 20100-2006 标准相比，主要变化如下：
一增加规定了 CY、DY、GY系列滤毡及标记方法； -增加CY、GY、DY系列产品的气泡点压力、孔隙度、纳污容量、厚度等技术指标; 一增加60、80、100μm产品规格; 一删除了过滤效率的定义及指标； -删除了断裂强度的定义及指标。
本标准由全国颗粒表征与分检及筛网标准化技术委员会(SAC/TC 168)提出并归口。 本标准起草单位：西安菲尔特金属过滤材料有限公司、贝卡尔特新材料(苏州)有限公司、中国航空
工业总公司第五四○厂、中机生产力促进中心、厦门金纶科技有限公司、新乡正源净化科技有限公司、新乡市利尔过滤技术有限公司、中国航空工业总公司过滤与分离机械产品质量监督检测中心、新乡市新利净化技术有限公司、安平县富润精密滤材有限公司。
本标准主要起草人：杨延安、左彩霞、张小庆、姚向东、王长明、侯长革、黄朝强、李松岭、梁际欣、 吕宏楠、赵文祥、闫红涛、王旭亮。
本标准所代替标准的历次版本发布情况为： GB/T 20100—2006。 GB/T 20100—2016
不锈钢纤维烧结滤毡
1范围
本标准规定了不锈钢纤维烧结滤毡的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、 贮存。
本标准适用于不锈钢纤维烧结毡（以下简称滤毡）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1220　不锈钢棒 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T 5249 可渗透性烧结金属材料气泡试验孔径的测定 GB/T 5453纺织品织物透气性的测定 GB/T 18853 液压传动过滤器评价滤芯过滤性能的多次通过方法
3术语和定义
3.1
过滤比 filter ratio 滤毡上、下游油液单位体积中大于某一给定尺寸［X(c)}的污染物颗粒数的比值,用βx()表示，见
式(1):
Nu
βx(c) = N
(1)
式中: N—一滤毡上游油液单位体积中所含大于 X 微米的颗粒数; Na- 一 -滤毡下游油液单位体积中所含大于 X 微米的颗粒数注 1：βx(c)表示该滤毡对大于尺寸为 X 的颗粒的过滤能力。 注 2：βx(c)的下脚标"(c)"表示 βx是用按照 GB/T 18854 校准的自动颗粒计数器测量并计算的。不带该下脚标,表
示βx是用其他方法校准的颗粒计数器械测量并计算的。
3.2
过滤精度filter-rating 当滤毡的过滤比βx(c)≥20 时,所对应的颗粒尺寸［X(e)值为滤毡的过滤精度。
3.3
透气度air permeability 在某压力梯度下，单位时间气体通过滤毡单位面积的体积值。
3.4
气泡点压力bubble-point pressure 使气体通过液体浸渍的滤毡产生的第一个气泡所需的最小压力。 GB/T 20100—2016
3.5
纳污容量（纳垢容量）dirt holding capacity 单位面积滤毡达到其极限压降时(初始压差的8倍），累计注人试验系统中颗粒污物的总质量。
3.6
孔隙度porosity 滤毡内部孔隙占总体积之比。
4　产品分类及标记
4.1产品分类 4.1.1 CY 系列
孔隙度在75%±10%范围的滤毡。 4.1.2 DY 系列
孔隙度在80%士10%范围的滤毡。 4.1.3 GY 系列
孔隙度在65%土10%范围的滤毡。 4.2产品标记 4.2.1产品标记方法
XXXX
X
n)
表示护网面数(1为单面复网；2为双面复网）表示护网代号(X为细网;C为粗网) 表示产品过滤精度表示滤毡代号
护网的基本参数参见附录 A,有特殊需要时,其他规格和材料可由供需双方协商。 4.2.2滤毡代号
-CY系列的滤毡代号为：CY05、CY10、CY80 -DY系列的滤毡代号为：DY15、DY20、DY100 GY系列的滤毡代号为：GY05、GY10、GY30
5技术要求
5.1材料
滤毡材料牌号参见附录B,推荐使用S31603（022Cr17Ni12Mo2），有特殊要求时可由供需双方协商选用。
2 GB/T 20100—2016
质量文件
9
每箱产品中应附有产品合格证,其上注明： a) 供方名称； b) 产品名称； c) 材料牌号； d) 产品标记； e) 产品批号； f) 数量; g) 质检人员签章； h) 标准编号； i) 出厂日期。
订货合同内容
10
本标准所列产品的订货合同内容应包括下列内容： a) 产品名称; b) 材料牌号; c) 产品标记； d) 数量; e) 交付日期； f) 其他。
6
