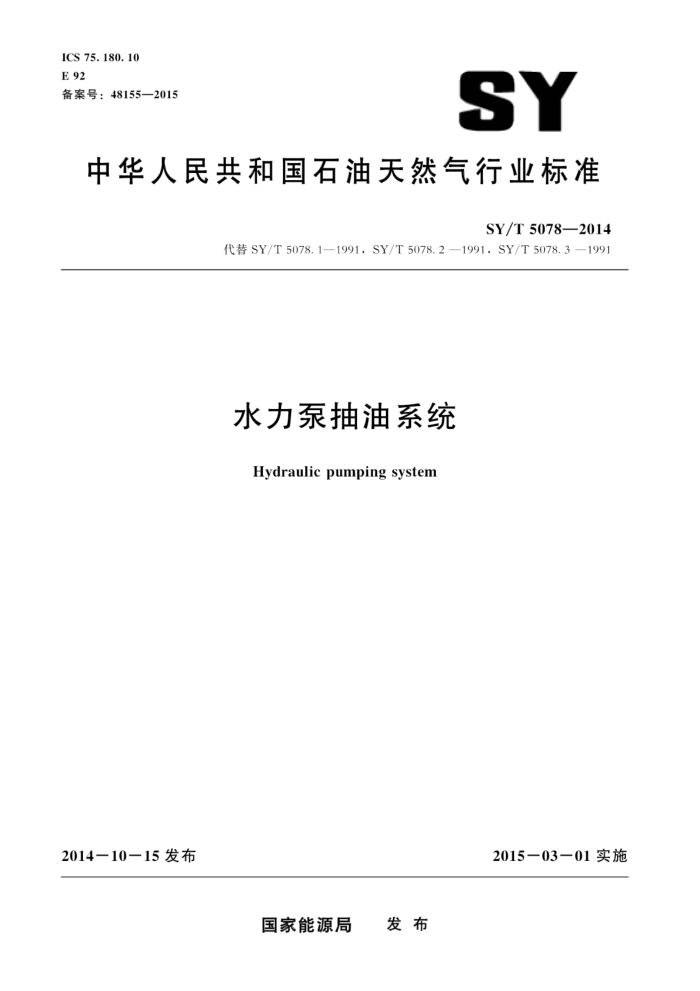

ICS 75.180.10 E 92 备案号：48155—2015
SY
中华人民共和国石油天然气行业标准
SY/T 5078—2014
代替SY/T5078.1—1991.SY/T5078.2 —1991,SY/T 5078.3—1991
水力泵抽油系统
Hydraulic pumping system
2014一10一15发布
2015一03一01实施
国家能源局 发布 SY/T50782014
目 次
前言
I
范围规范性引用文件 3术语和定义 4. 组成与型号 4.1 水力泵抽油系统组成 4.2各部件型号与基本参数 5要求 5.1系统要求 5.2部件要求 6试验方法和检验规则 6.1试验方法 6.2检验规则 7标志、包装、贮存和运输 7.1标志 7.2包装·· 7.3贮存 7.4运输附录A（规范性附录）水力喷射泵所用动力液的种类及质量要求附录B（规范性附录）水力活塞泵所用动力液的种类及质量要求· 附录C（规范性附录）误差计算公式….
1
2
13 13 14 14 15
16 SY/T5078—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5078.1—1991《水力活塞泵及地面装置水力活塞泵》、SY/T5078.2—1991 《水力活塞泵及地面装置地面泵》、SY/T5078.3一1991《水力活塞泵及地面装置控制管汇》。
本标准与SY/T5078.1—1991，SY/T5078.2—1991，SY/T5078.3—1991相比，除编辑性修改外，主要技术变化如下：
“引用标准”改为“规范性引用文件”（见第2章）；一增加了4.1和4.2的内容（见第4章）；一删除了SY/T5078.2一1991中第1章、第2章、第4章、第5章、第6章的内容，保留了第
3章的内容（见SY/T5078.2一1991的第1章、第2章、第4章、第5章、第6章） —删除了SY/T5078.1—1991中第5章的内容，保留了SY/T5078.11991中5.8.5， 5.8.6，5.9.1.1，5.9.1.2，5.9.2的内容（见第SY/T5078.1的第5章）；
删除了SY/T5078.3—1991中的4.1～4.12中的内容（见SY/T5078.3—1991中第4章）。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）归口。 本标准起草单位：中国石化集团胜利石油管理局胜利油田胜利泵业有限责任公司、中国石油天然
气股份有限公司大港油田分公司、中国石化集团胜利石油管理局胜利油田东辛采油厂工艺研究所。
本标准主要起草人：王洪珍、贾可林、吴国斌。 本标准代替了SY/T5078.1—1991.SY/T5078.2—1991，SY/T5078.3—1991
Ⅱ SY/T5078—2014
水力泵抽油系统
1范围
本标准规定了水力泵抽油系统的组成、型号与基本参数，技术要求、试验方法、检验规则及标
志、包装、运输和贮存。
本标准适用于水力泵抽油系统的设计，制造、试验和验收
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB252普通柴油 GB/T9234—2008机动往复泵
3术语和定义
下列术语和定义适用于本文件。
3.1
水力喷射泵hydraulicjet pump 液力喷射、压差吸人式无杆泵系统的井下泵
3. 2
水力活塞泵 hydraulic piston pump 液压传动往复容积式无杆泵系统的井下泵
3.3
泵工作筒 pump working barrel 水力泵随油管下人井内的固定部件。用于支撑和固定沉没泵，并与其构成液体流道。
3. 4
动力液 power fluid 井下水力泵传递动力并使其运转的工作介质（液体）。
3. 5
乏动力液 spent power fluid 驱动水力泵运转做功后的动力液。
3.6
混合液 mixed fluids 乏动力液与地层产液的混合物。
3.7
水基动力液 water-based power fluid 动力液的一种，含有润滑、防腐蚀作用化学剂的水。基液可为淡水、海水或经净化处理的地层水。
1 SY/T 5078—2014
3.8
底阀（固定阀） standing valve 投人式水力泵的组成部分之一，是位于泵工作筒下部的常开启式单向阀。当液力起下沉没泵时，
该阀关闭。 3.9
流量比（喷射率）（M） flow ratio 泵抽汲的地层液量与所耗用动力液量之比值
3.10
压力比（举升率）（H) pressure ratio 泵举升液体需要的压力与泵实际工作压力之比值。
3.11
作用面积比（P/E） pump vs engine area ratio 喷嘴出口过流面积与喉管人口过流面积之比值或泵端活塞与动力活塞有效作用截面积之比值，量
纲为一。
4组成与型号
4.1水力泵抽油系统组成
水力泵抽油系统包括：沉没泵（包括水力喷射泵、水力活塞泵）、地面泵、控制管汇、动力液储存罐。
水力泵抽油系统示意图如图1所示。 4.2各部件型号与基本参数 4.2.1水力喷射泵型号与基本参数 4.2.1.1水力喷射泵型号
水力喷射泵型号表示如下： SPB口 x口/ X口
泵功能型式代号，见表1第2位并下管柱及安装型式代号，见表1第1位喉管人口直径，用阿拉伯数字表示，单位为毫米（mm），见表3 喷嘴出口直径，用阿拉伯数字表示，单位为毫米（mm），见表3 油管内径尺寸，用油管内径（mm）除以25.4mm的商表示：双管柱时应写成大直径油管内径尺寸乘小直径油管内径尺寸，并加圆括号水力喷射泵代号，为汉语拼音字母
表1 井下管柱及安装型式和泵功能型式
代号
位序 (左到右）
>
3
0 单管柱 平行双管柱 同心双管柱 单管柱 平行双管柱 同心双管柱
2
4
5
第1位第2位
投人式安装 投人式安装 投人式安装 固定式安装 固定式安装 固定式安装普通功能
泵顶测压
泵尾测压
泵顶取样
泵尾取样
其他功能
2 SY/T50782014
示例1：油管内径62mm，单管柱投人式安装，喷嘴出口直径为3mm、喉管人口直径为6.5mm，普通功能泵，标记为：
SPB2.5×3/6.5×00.
示例2：油管内径62mm×油管内径50.3mm，平行双管柱投人式安装，喷嘴出口直径为3.8mm、喉管人口直径为
6.7mm泵顶部测压泵，标记为：SPB（2.5×2）×3.8/6.7×11。
2
1一沉没泵；2一地面泵；3一控制管汇：4一动力液储存罐
图1水力泵抽油系统示意图
4.2.1.2水力喷射泵基本参数
水力喷射泵基本参数见表2。
表2水力喷射泵基本参数 2.8 3.0
单位为毫米
喷嘴直径喉管直径
.
