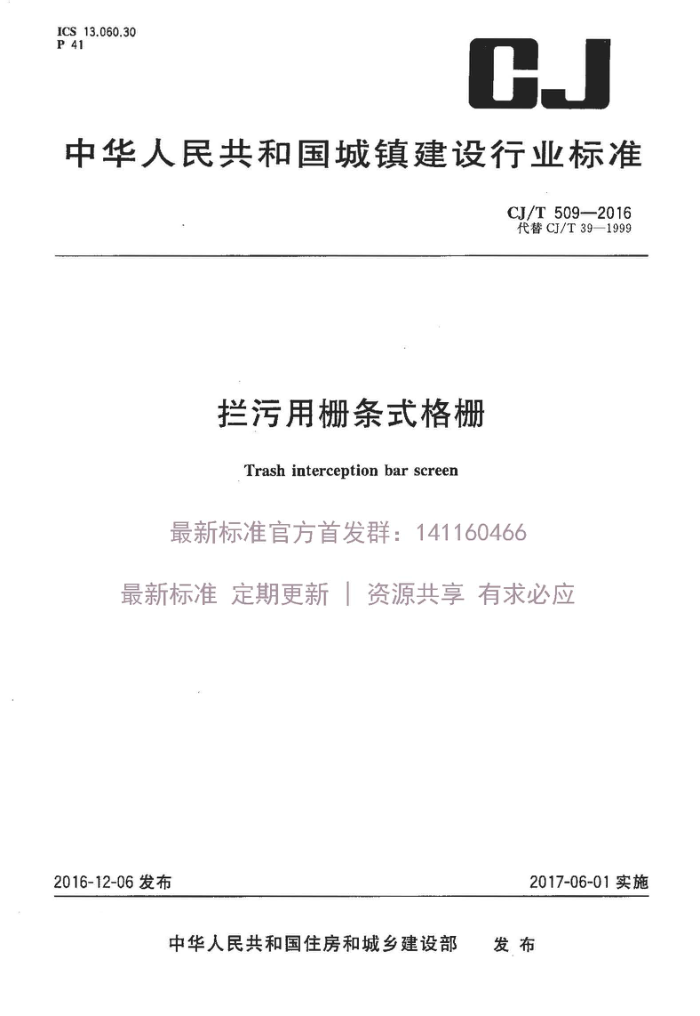

ICS13.060.30 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T509—2016 代替CJ/T39—1999
拦污用栅条式格栅
Trash interception bar screen
最新标准官方首发群：141160466
最新标准定期更新1资源共享有求必应
2016-12-06发布
2017-06-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T509—2016
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准是对CJ/T39—1999《平面格栅》的修订，与CJ/T39—1999相比主要技术变化如下：
增加了术语和定义（见第3章）；修改了格栅的分类，增加了格栅结构型式示意图（见4.1，1999年版3.1)；修改了格栅的型号（见4.2.1999年版3.3）：修改和增加了部分基本参数（见第5章表1，1999年版3.2表1)；修改了要求中的部分内容（见第6章，1999年版第4章）； -增加了要求中的基本要求和对材料、制造及涂装的要求（见6.1，6.2，6.3，6.4)；增加了试验方法和检验规则（见第7章、第8章）；修改了包装、运输和贮存内容（见9.2，1999年版第6章）。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：中国市政工程华北设计研究总院有限公司、江苏天雨环保集团有限公司、南通华
新环保设备工程有限公司、安徽国祯环保节能科技股份有限公司、无锡市通用机械厂有限公司、江苏兆盛环保股份有限公司、蓝深集团股份有限公司、金山环保集团有限公司、浙江德安科技股份有限公司、福建省鑫钻建筑工程有限公司、江苏省五环水务工程有限公司。
本标准主要起草人：吴凡松、陆斗宏、张桂林、朱甲华、赵红亚、荣杰、陈斌、张志和、李成江、张德跃、
李昌兵、俞建德、吴捷春、李海明、徐扬纲。
本标准所代替标准的历次版本发布情况为：
-CJ/T39—1999。
I CJ/T509—2016
拦污用栅条式格栅
1范围
本标准规定了拦污用栅条式格栅（以下简称格栅）的术语和定义、型式和型号、基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于给水排水工程中格栅的制造和检验。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB/T700碳素结构钢（GB/T700—2006，ISO630：1995，NEQ) GB/T702 热轧钢棒尺寸、外形、重量及允许偏差（GB/T702一2008，ISO1035-1：1980，
ISO1035-2.1980,ISO1035-3:1980，ISO1035-4:1980,MOD)
GB/T4237不锈钢热轧钢板和钢带 GB/T8923.1涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级（GB/T8923.1一2011，ISO8501-1 2007,IDT)
GB/T13306标牌 GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准 JB/T5000.12重型机械通用技术条件第12部分：涂装 JB/T5943工程机械焊接件通用技术条件 SJ20893不锈钢酸洗与钝化规范
3术语和定义
以下术语和定义适用于本文件。
3.1
拦污用栅条式格栅 trash interception bar screen 由若干栅条均等排列，拦截进水杂物的装置，
3.2
格栅宽度 screen width 平面格栅框架左右边缘间的距离或弧形栅条两侧板外缘间的距离。
3.3
格栅长度 screen length 平面格栅框架上下外缘间的距离。
3.4
栅条间隙 bar spacing 相邻两栅条之间的净间距。
1 CJ/T509—2016 3.5
回转半径 turning radius 弧形格栅旋转中心到弧形栅条内边缘的距离。
型式和型号
4
4.1型式 4.1.1格栅分为平面格栅和弧形格栅。平面格栅按结构又分为栅条在框架外侧和栅条在框架内侧两种型式。 4.1.2栅条在框架外侧的平面格栅结构型式示意图见图1
2
3
60466
最新标雷方首茂群
最新标准定期更
有求必应
-
说明：
一吊耳；一栅条；框架；格栅长度；格栅宽度；格栅间隙。
1 2 3 L b b
图1栅条在框架外侧的平面格栅结构型式示意图
4.1.3 栅条在框架内侧的平面格栅结构型式示意图见图2。
2 CJ/T509—2016
PP
说明： 1——耳； —一栅条；
2 3 一框架； L
一格栅长度；一格栅宽度；格栅间隙。
8 6
图2栅条在框架内侧的平面格栅结构型式示意图
4.1.4孤形格栅结构型式示意图见图3。
