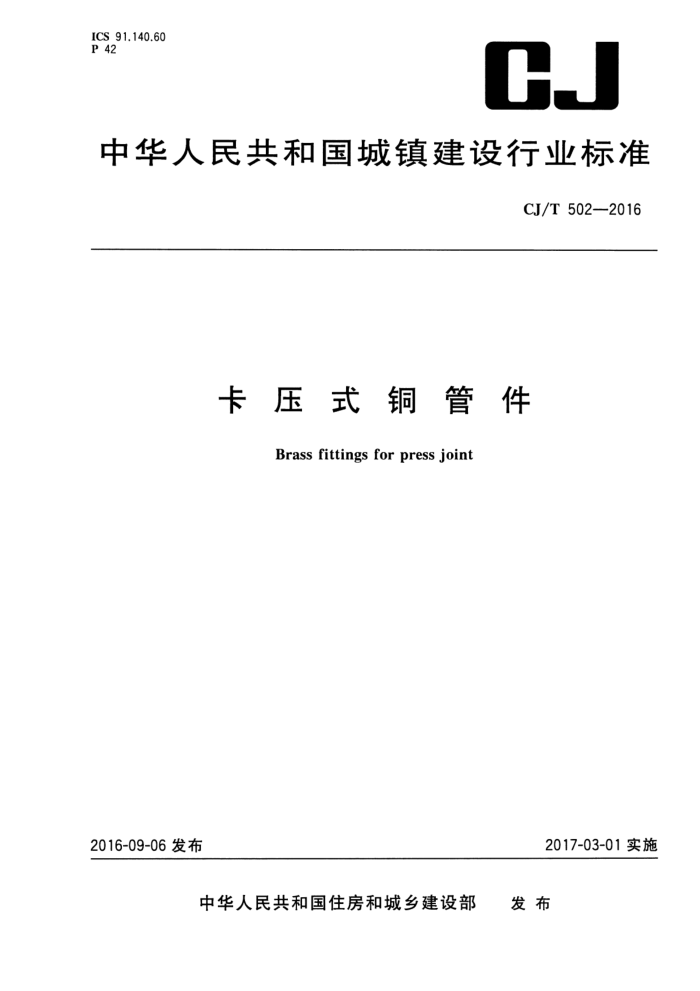

ICS _91.140.60 P 42
CJ
中华人民共和国城镇建设行业标准
CJ/T502—2016
卡压式铜管件
Brass fittingsforpressjoint
2017-03-01实施
2016-09-06发布
发布
中华人民共和国住房和城乡建设部 CJ/T502—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类和标记 5 材料
III
..+
6 要求 7 试验方法 8 检验规则 9 标志、包装、运输和贮存附录A（规范性附录） 管件结构型式和基本尺寸附录B（规范性附录） 螺纹
14 16 17 32 CJ/T 502—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出，本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准负责起草单位：中国建筑装饰装修材料协会、江苏金羊慧家管道系统有限公司。 本标准参与起草单位：宁波埃美柯铜阀门有限公司、浙江苏明阀门有限公司、浙江世进水控股份有
限公司、浙江盾安阀门有限公司、宁波华成阀门有限公司、浙江世亚燃气阀门有限公司、宁波永享铜管道有限公司、宁波杰克龙精工有限公司、辉煌水暖集团有限公司、中宇建材集团有限公司、永和流体智控股份有限公司、台州建业阀门有限公司、浙江恒捷铜业有限公司、维格斯（上海）流体技术有限公司、安徽管益生新材料科技有限公司、浙江天力久田管业有限公司、上海建科检验有限公司、福建中宏建设投资有限公司、宏禹建设有限公司、福建省创盛建设有限公司、福建华建工程建设有限公司。
本标准主要起草人：袁雪峰、徐刚、郑雪珍、苏宗尧、林岳华、王朝阳、严二、严荣杰、曾天生、林补生、 王高能、蔡行广、姚胜勇、丁春兰、杨海群、赵锦添、朱向勇、陈献松、忻成梁、陈剑飞、林斌、卓龙昊、 黄金桥。
E CJ/T502—2016
卡压式铜管件
1范围
本标准规定了卡压式铜管件（以下简称管件）的术语和定义、分类和标记、材料、要求、试验方法、检
验规则及标志、包装、运输和贮存。
本标准适用于公称压力PN不大于1.6MPa、公称尺寸DN不大于100mm，用于输送生活用水（冷水、热水）、饮用净水、压缩空气等非腐蚀性介质，介质温度不大于110℃的铜管路用卡压式铜管件。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1176—2013铸造铜及铜合金 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T2040—2008 铜及铜合金板材 GB/T2059—2008 铜及铜合金带材 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T7306.1 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T 7306.2 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T12716 60°密封管螺纹 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18033一2007无缝铜水管和铜气管 GB/T21873—2008 橡胶密封件给、排水管及污水管道用接口密封圈 材料规范 GB/T27572—2011 橡胶密封件110℃热水供应管道的管接口密封圈 材料规范 YS/T649-2007 铜及铜合金挤制棒
3术语和定义
下列术语和定义适用于本文件。
3.1
管件fittings 在管路系统中，用于连接管材或连接管路系统的部件。
3.2
卡压式连接 pressjoint 采用带有弹性橡胶O形密封圈的承口管件连接管道，用专用卡压式工具压紧管口而起密封和紧固
作用的一种连接方式。
1 CJ/T502—2016
4 分类和标记 4.1 分类
管件分类、型式及代号见.表1，承口连接方式有D型、S型和N型。
表 1 管件的分类、型式及代号
分类等径三通异径三通 45°弯头
型式
代 号 ST RT A45E B45E A90E B90E sC RC CAP FTC ETC
一 A型 B 型 A型 B型
90°弯头等径管件异径管件管帽内螺纹转换接头外螺纹转换接头注1：A型管件接口两端均为承口；B型管件接口一端为承口，另一端为插口。 注2：D型- 管件承口端部无延伸直段的卡压连接；S型 管件承口端部有延伸直段的卡压连接；N型
一一一一
管件带有内村承口端部无延伸直段的卡压连接。
4.2 基本参数
管件基本参数见表2。
表 2 管件基本参数
单位为毫米
分类
公称压力PN/MPa
承口连接方式
公称尺寸DN 15 ~100 15~50 20×15~100×80 20×15~50×40
D.S N D.S N D,S N D.S N
等径三通接头、45°弯头、90"弯头、
等径管件，管帽
异径管件、异径三通
1.6
内螺纹接头
15~50 15 ~100 15~50
外螺纹接头
2
