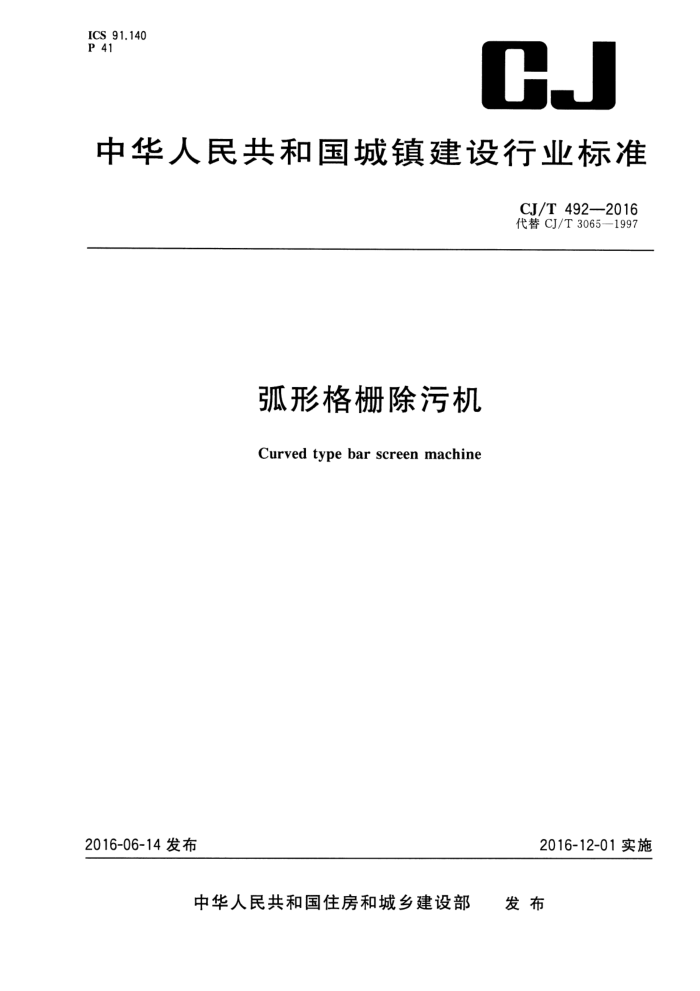

ICS 91.140 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T492—2016 代替CJ/T3065—1997
弧形格栅除污机
Curvedtype bar screenmachine
2016-12-01实施
2016-06-14发布
发布
中华人民共和国住房和城乡建设部 CJ/T492—2016
目 次
前言范围规范性引用文件
II
-
2
术语和定义 4 型号、型式和基本参数材料
3
5 6 工作条件 7 要求 9
试验方法检验规则
9
10 标志、包装、运输和贮存 CJ/T492—2016
前 言
本标准按照GB/T1.1--2009给出的规则起章。 本标准是对CJ/T3065-1997《弧形格栅除污机》的修订，与CJ/T3065—1997相比主要技术变化
如下：
修改了弧形格栅除污机的定义（见3.1，1997年版的3.1）； -增加了刮渣装置的定义，删除了可靠性、可靠度、副耙的定义（见3.6，1997年版的3.5、3.7、 3.9); 修改了弧形格栅除污机的型号、型式、基本参数（见4.1、4.2、4.3，1997年版的第4章、第5章、 第6章）；提高了弧形格栅除污机平均无故障工作时间的要求，删除了可靠度的要求（见4.3.1，1997年版的7.3.2）；增加了弧形格栅除污机的材料（见第5章）；提高了弧形格栅除污机的噪声限值（见7.1.3，1997年版的7.3.10）；增加了靶齿伸人弧形栅条深度的要求（见7.2.1.6）；增加了弧形格栅除污机对安全防护的接地、绝缘电阻、齿粑旋转方向的要求（见7.5）；修改了弧形栅条、齿粑、驱动装置、电气控制设备、涂装、润滑的检验方法（见8.2.1、8.2.3、8.4、 8.6、8.7,1997年版的8.6)；增加了刮渣装置、焊接和加工件、安全防护的检验方法（见8.2.2、8.3、8.5）；删除了附录（见1997年版的附录A、附录B）。
-
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位：天津艾杰环保技术工程有限公司、天津水工业工程设备有限公司、天津市政工程
设计研究院、天津晟瑞通市政工程有限公司、江苏一环集团有限公司、天津臻熙科技发展有限公司、福建博成建筑工程有限公司。
本标准主要起草人：张大群、金宏、姜亦增、股成博、李山河、郎荣良、杭浩宗、刘瑶、王秀朵、曹井国、 吴康宁、赵秉森、赵乐军、强成良、郎克增、梁伟、曹霞、张智昕。
本标准所代替标准的历次版本发布情况为：
CJ/T3065—1997。
I CJ/T492—2016
弧形格栅除污机
1范围
本标准规定了弧形格栅除污机（以下简称除污机)的术语和定义、型号、型式和基本参数、材料、工作条件、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于给水排水工程中使用的弧形格栅除污机的制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T699—2015优质碳素结构钢 GB/T700—2006碳素结构钢 GB755旋转电机定额和性能 GB/T3767 声学声压法测定噪声源声功率级反射面上方近似自由场的工程法 GB/T 3797 电气控制设备 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB/T8923.1—2011 涂覆涂料前钢材表面处理表面清洁度的目视评定 第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T11337 平面度误差检测 GB/T13306 标牌 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T20878—2007不锈钢和耐热钢牌号及化学成分 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5936 工程机械机械加工件通用技术条件 JB/T5943 工程机械焊接件通用技术条件 SJ20893 ：不锈钢酸洗与钝化规范
3术语和定义
下列术语和定义适用于本文件。
3.1
弧形格栅除污机 curved type bar screen machine 齿粑在驱动装置驱动下，沿圆弧形固定栅条（近似1/4圆周）做回转运动，将拦截在固定栅条前的栅
渣清除的格栅除污机。 3.2
格栅宽度 widthofbarscreen 安装在进水渠道中弧形栅条两侧板外侧间的距离。
1 CJ/T492—2016 3.3
齿粑额定承载能力 nominalload of teethharrow 齿耙每次上行清污时，单位宽度上所能承受的栅渣最大总质量。
3.4
除净率 cleaning ratio 齿粑每次上行清污时，清除的栅渣量与栅条拦阻的栅渣量之比
3.5
栅条间距 grid distance 相邻两栅条内侧的距离。
3.6
刮渣装置 sludge scraper 清除滞留在齿耙上栅渣的装置。
4型号、型式和基本参数
4.1型号 4.1.1 型号表示方法
口-口
功率，kw 回转半径，m 栅条间距，mm 除污机宽度，m 结构形式，弧形（HX) 格栅除污机(CWJ)
4.1.2型号示例
示例：除污机宽度为1.0m，栅条间距为20mm，回转半径为1.2m，功率为0.75kW的弧形格栅除污机，标记为：CWJ-
HX—1.0—20-1.2-0.75。 4.2 型式
除污机结构型式示意图见图1。
2
