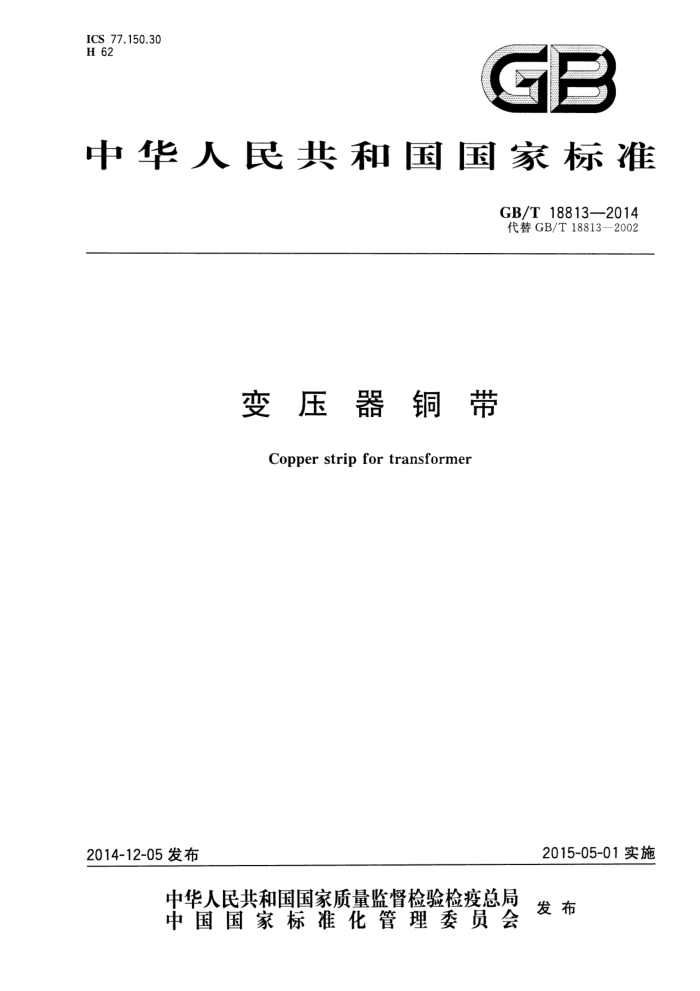

ICS 77.150.30 H 62
GB
中华人民共和国国家标准
GB/T18813—2014 代替GB/T18813—2002
变压器铜带
Copper stripfortransformer
2015-05-01实施
2014-12-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 18813—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T18813—2002《变压器铜带》。本标准与GB/T18813—2002相比，主要变化
如下：
一增加了合金的代号表示； -增加了厚度>2.5mm~3.0mm、宽度≤610mm规格的带材；带材宽度范围进行了修改：厚度0.1mm~<0.5mm带材，宽度由600mm改为610mm；厚度 0.5mm~2.5mm带材，宽度由1000mm改为1050mm；带材的厚度允许偏差进行了加严；带材剪切边部毛刺规定进行了加严；增加了“化学成分分析按YS/T482的规定进行”的规定；增加了“带材的外形尺寸检测按GB/T26303.3的规定进行”的规定；增加了“试样制备按YS/T815的规定进行”的规定； -增加了“取样方法按YS/T668的规定进行”的规定。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准起草单位：中铝洛阳铜业有限公司、中铝上海铜业有限公司、宁波兴业盛泰集团有限公司、白
-
银有色集团股份有限公司、有色金属技术经济研究院。
本标准主要起草人：朱迎利、郭慧稳、韦卫、邵胜忠、杨群央、李健、李双龙、陈伟文、沈立邦、陈晖。 本标准所代替标准的历次版本发布情况为：
GB/T18813—2002。
I GB/T18813—2014
变压器铜带
1范围
本标准规定了变压器用铜带的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和订
货单（或合同)内容等。
本标准适用于绕制变压器线圈用铜带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法 GB/T351金属材料电阻系数测量方法 GB/T4340.1金属材料维氏硬度试验 金第1部分：试验方法 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T52312 加工铜及铜合金牌号和化学成分 GB/T 8888 重有色金属加工产品的包装、标志、运输和贮存 GB/T26303.3 铜及铜合金加工材外形尺寸检测方法第3部分：板带材 YS/T478 铜及铜合金导电率涡流检测方法 YS/T482 铜及铜合金分析方法光电发射光谱法 YS/T668 铜及铜合金理化检测取样方法 YS/T815 铜及铜合金力学性能和工艺性能试样的制备方法
3要求 3.1产品分类 3.1.1 牌号、状态、规格
带材的牌号、状态和规格应符合表1的规定。
表1牌号、状态和规格
规格/mm
代号 T10150 T11050
状态
牌号
宽度 ≤610 ≤1 050
厚度 0.10~<0.50 0.50~3.00
TU1 T2 注：经供需双方协商，也可供应其他牌号、状态和规格的带材。
软化退火（O60)
3.1.2标记示例
产品标记按产品名称、标准编号、牌号（或代号）、状态和规格的顺序表示。标记示例如下：
1 GB/T18813——2014
用T2(T11050）制造的、软化退火（O60)状态、厚度为0.5mm、宽度为200mm的带材标记为：
变压器带GB/T18813-T2060-0.5×200 或 变压器带GB/T18813-T11050O60-0.5X200
3.2 化学成分
产品的化学成分应符合GB/T5231中相应牌号的规定。 3.3 外形尺寸及允许偏差 3.3.1 带材的厚度允许偏差应符合表2的规定。 3.3.2 带材的宽度允许偏差应符合表3的规定。 3.3.3 带材的外形应平直。带材的侧边弯曲度应不大于2mm/m。 3.3.4 带材的边缘分为剪切边、圆角和圆边三种。具体如下：
带材的剪切边应切齐，无裂边和卷边。厚度不小于0.4mm的带材，其边部毛刺应不大于 0.03mm；厚度小于0.4mm的带材，其边部毛刺应不大于0.02mm。
a)
b) 圆角如图1所示。带材边部不应有尖角、粗糙或凸出的边棱。 c) 圆边如图2所示。A点允许为尖角，但不应为粗糙或凸出的边棱。
A
A
图1 圆角
图2圆边
表2厚度允许偏差
单位为毫米
宽 度
≤200
>400~610
>200~400
>610~1050
厚度
厚度允许偏差
普通级 高精级 普通级 高精级 普通级 高精级 普通级 高精级
0.10~0.20 ±0.010 >0.20~0.30 ±0.015 ±0.010 ±0.020 ±0.010 ±0.020 ±0.010 >0.30~0.50 ±0.020 ±0.015 ±0.025 ±0.020 ±0.030 ±0.020 >0.50~0.70 ±0.030 ±0.025 ±0.035 ±0.030 ±0.040 ±0.035 ±0.050 ±0.040 >0.70~1.10 ±0.035 ±0.030 ±0.040 ±0.035 ±0.045 ±0.040 ±0.060 ±0.050 >1.10~1.50 ±0.045 ±0.040 ±0.045 ±0.040 ±0.050 ±0.045 ±0.070 ±0.050 >1.50~2.50 ±0.050 ±0.045 ±0.055 ±0.050 ±0.070 ±0.060 ±0.090 ±0.080 >2.50~3.00 ±0.055 ±0.050 ±0.060 ±0.055 ±0.080 ±0.070 ±0.100 ±0.090
±0.010
-
±0.010
-
-
-
当需方要求厚度允许偏差为（十)或（一)单向偏差时，其值应为表中数值的2倍。
2 GB/T 18813—2014
表3 3宽度允许偏差
单位为毫米
厚 度 >1.0~1.5 宽度允许偏差
≤1.0
>1.5~3.0
宽度
普通级 ± 0.40 ±0.50 ±0.60 ± 0.80
高精级 ±0.25 ± 0.30 ±0.50 ± 0.70
普通级 ±0.20 ±0.30 ±0.50 ±0.80
高精级 ±0.10 ±0.15 ±0.30 ±0.60
普通级 ±0.30 ±0.40 ±0.60 ±0.80
高精级 ±0.20 ±0.25 ±0.40 ±0.70
≤100 >100～300 >300~610 >610~1050
当需方要求宽度允许偏差为（十）或（一）单向偏差时，其值应为表中数值的2倍。
-
3.4力学性能
带材的室温拉伸试验结果应符合表4的规定。厚度小于0.20mm的带材，其室温拉伸试验结果仅供参考或由供需双方商定。进行硬度试验时，试验结果仅供参考。
表4力学性能
牌号 TU1,T2
状态 060
伸长率A11.3/%
维氏硬度HV 45~65
抗拉强度R/MPa
≥35
195~260
3.5 电性能
在20℃的温度下测试，带材的电性能应符合表5的规定。
表5电性能
电阻系数/(α·mm/m）
牌号 TU1 T2
导电率*/%IACS
≤0.017 241 ≤0.017 593
≥100 ≥98
导电率=100%×0.017241/电阻系数。
?
3.6 表面质量 3.6.1 带材的表面应光滑、清洁，不允许有分层、裂纹、起皮、起刺、气泡、压折、夹杂和绿锈 3.6.2 带材的表面允许有轻微的、局部的、不使带材厚度超出其允许偏差的划伤、斑点、凹坑、辊印等缺陷。 3.6.3 带材表面轻微的氧化发红、发暗和轻微的、局部的油迹、水迹不做判废依据。
3 GB/T18813—2014
4试验方法
4.1化学成分
带材的化学成分的分析按GB/T5121（所有部分）或YS/T482的规定进行，仲裁时按GB/T5121 （所有部分）的规定进行。 4.2外形尺寸及允许偏差
带材的外形尺寸测量按GB/T26303.3的规定进行。
4.3 3力学性能
带材的拉伸试验按GB/T228.1一2010的规定进行。试样号为GB/T228.1一2010附录B中的 P02。维氏硬度试验按GB/T4340.1的规定进行。 4.4电性能
带材的电性能试验按GB/T351或YS/T478的规定进行。仲裁试验按GB/T351的规定进行。 4.5 5表面质量
带材的表面质量应用目视进行检验。
5检验规则
5.1检查和验收 5.1.1带材应由供方技术监督部门进行检验，保证产品质量符合本标准及订货单（或合同）的规定，并填写质量证明书。 5.1.2需方对收到的产品按本标准及订货单（或合同）的规定进行检验，如检验结果与本标准及订货单（或合同）的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差的异议，应在收到产品之日起一个月内提出；其他质量异议，应在收到产品三个月内提出。如需仲裁，仲裁取样应由供需双方在需方共同进行。 5.2组批
带材应成批提交验收，每批应由同一牌号、状态和规格组成。每批重量应不大于6500kg（如为同一熔次，可不限定组批量）。 5.3检验项目
每批带材应进行化学成分、外形尺寸及允许偏差、拉伸试验、电性能和表面质量的检验。如有要求，带材还应进行维氏硬度试验。 5.4取样
带材取样应符合表6的规定。取样方法按YS/T668的规定进行。力学性能试样制备按 YS/T815的规定进行。 4 GB/T188132014
表6取样
要求的章条号
试验方法的章条号
检验项目
取样规定
供方每熔次取1个试样，需方每批取1个试样
3.2 3.3 3.4
4.1 4.2 4.3
化学成分外形尺寸及允许偏差 逐卷
每批任取2卷，每卷沿轧制方向任取1个试样每批任取2卷，每卷任取1个试样每批任取2卷，每卷任取1个试样逐卷
拉伸试验维氏硬度电性能表面质量
4.3 4.4 4.5
3.4 3.5 3.6
5.5 检验结果的判定 5.5.1 化学成分不合格时，判该批带材不合格。 5.5.2 外形尺寸和表面质量不合格时，判该卷带材不合格。 5.5.3当力学性能、电性能的试验结果中有试样不合格时，应从该批带材（包括原检验不合格的那卷带材)中另取双倍数量的试样进行重复试验，重复试验结果全部合格，则判整批带材合格。若重复试验结果仍有试样不合格，则判该批带材不合格，或由供方逐卷检验，合格者交货。
6
标志、包装、运输、贮存和质量证明书
6.1 厚度小于1.0mm的带材，每卷带材应有内衬直径为500mm或其他规格的衬筒，且应卷紧、卷齐。 6.2 带材的标志、包装、运输、贮存和质量证明书应符合GB/T8888的规定。
7 订货单（或合同）内容
订购本标准所列产品的订货单（或合同)应包括下列内容： a）产品名称； b）月 牌号； c) 状态； d) 尺寸规格； e) 带材的边缘种类； f) 重量(或卷数)； g) 维氏硬度（有要求时）； h) 本标准编号； i) 其他。 188
