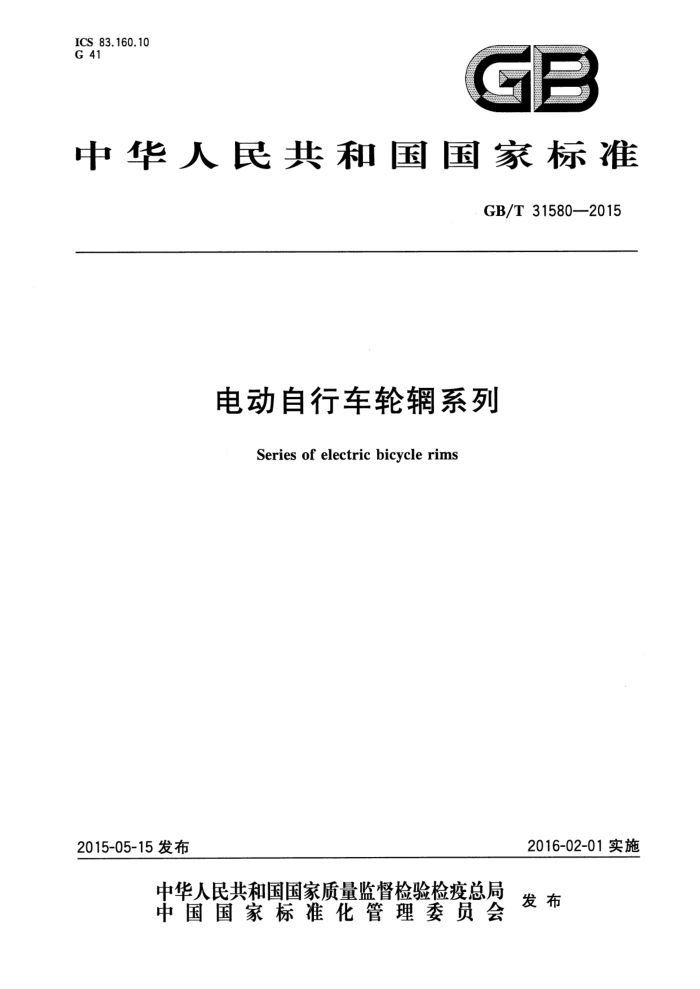

ICS 83.160.10 G 41
中华人民共和国国家标准
GB/T31580—2015
电动自行车轮辋系列
Seriesof electric bicyclerims
2015-05-15发布
2016-02-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T31580—2015
目 次
前言
范围 2 规范性引用文件 3 术语和定义 N
1
符号 5 分类和命名 6 轮辋轮廊尺寸和规格标志
轮辋气门嘴孔和轮辋垫带
7
附录A（资料性附录） 检测轮辋尺寸的方法附录B(资料性附录) 名义宽度代号34及以上的轮辋轮廊参考文献
13
14 GB/T 31580—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。 本标准起草单位：杭州中策橡胶有限公司、广州橡胶工业制品研究所有限公司、浙江新大洋机电集
团有限公司、江苏美乐车圈有限公司、上海盛协自行车技术服务有限公司。
本标准主要起草人：沈同祝、陈秋发、王继荣、陈明中、王朝阳、余世光、王改锋。
H GB/T 31580—2015
电动自行车轮辋系列
1范围
本标准规定了电动自行车轮辋轮廊的尺寸与公差，并给出了轮胎与轮辋配合部分的轮辋轮廊曲线及其主要尺寸。
本标准适用于GB/T31548所包含各种系列电动自行车轮胎的轮辋。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2933充气轮胎用车轮和轮辋的术语、规格代号和标志 GB/T6326轮胎术语及其定义 GB/T31546电动自行车轮胎 GB/T31548电动自行车轮胎系列
3术语和定义
GB/T2933和GB/T6326界定的术语和定义适用于本文件。
4符号
下列符号适用于本文件： a：轮辋标定宽度； β:胎圈座角度； D：轮辋标定直径； D1:轮辋测量直径； D2：轮辋外直径； d：气门嘴孔直径； g：轮缘高度； H：轮辋槽深度； H1：槽底深度（轮辋底部以上无障碍装轮胎的最小深度）； 11：槽底宽度（轮辋带尺以上的槽宽）； p：胎圈座宽度； r1：轮缘接合半径； r2：轮缘半径； rs：胎圈座圆角半径； r4：槽顶圆角半径； rs：轮辋槽底圆角半径。
1 GB/T31580—2015
5分类和命名
按轮辋的类型以及结构分类名称如下：
直边轮辋（Straightsiderims，简称SS型）；钩直边轮辋(Crotchettyperims，简称CT型）；钩边轮辋（Hookedbeadrims，简称HB型）。
6轮辋轮廓尺寸和规格标志
6.1通则
轮辋尺寸的检测方法参见附录A。 对于无内胎轮胎适用的轮辋，应在轮辋规格名称后标示“适于无内胎”（或“TUBELESSTIREAP-
PLICABLE")。
轮辋名义宽度代号34及以上的轮辋，使用时应征询配套厂商，其轮廊尺寸参见附录B。本标准所列规格以外的轮辋，可按照本标准的主要原则，由供需双方商定。 6.2直边轮辋(SS型） 6.2.1SS型轮辋适用于硬胎圈直边轮胎。测量轮辆宽度和允许使用轮辋宽度应符合GB/T31546和 GB/T31548的规定。 6.2.2SS型轮辋轮廊曲线见图1，尺寸与公差见表1、表2。
单位为毫米
E
1(参考值)
P
0
图1直边轮辋(SS型)轮廊
6.2.3直边轮辋规格名称的标志示例：
SS507
A
轮辋名义宽度件式轮辋轮名义直径轮辋类型
2 GB/T 31580—2015
表1 直边轮辋(SS型）轮廓尺寸
轮辋名义 a±1/mmg±0.5/mmp(mim /mm|H,*b(mm /mmZ mim /mm|r2(mim) /mm 宽度
r3(m) /mm (min) / mml β°±5/(°)
1.5 2 2.5 2.5 2.5
10 10 10 10 10
11 11 11 14 14
1.8 1.8 2 2.5 2.5
1 1 1 1 1
20 22 24 27 30.5 30.5 ，对于轮辋名义直径小于或等于400mm的轮辋，按1mm增加深度H1。 与尺寸1，的连接点尺寸H，的定义：在轮辋底部(带有轮辋固定垫带以利于轮胎的安装)和辐条线头以上的非
20 22 24 27
6.5 6.5 7 7.5 8
2 2.2 3 3.5 4.5
2 3 3 3.5 3.5
阻碍空间。轮辋的实际槽深由轮辋制造厂选择以达到该目的。 用于轮辆名义直径小于或等于400mm的滚压轮辋，β=15°±10°。
表2轮辋标定直径与轮辋测量直径(SS型和CT型）
轮辋标定直径D/ 测量轮辆直径*D1/
适于安装的轮胎外直径（系列)代号/
轮辋名义直径
in 12V 14 16 18 20 22 24 26
mm 203.2 250.8 304.7 355.0 405.6 457.0 507.3 558.8
mm 202.85 250.45 304,35 354.65 405.25 456.65 506.95 558.45
203 251 305 355 406 457 507 559 在测量胎圈座圆周（元X测量轮辋直径)上的公差士1.5mm。 参见GB/T31548。
8
b:
6.3钩直边轮辋（CT型） 6.3.1 CT型轮辋适用于硬胎圈钩直边轮胎。测量轮辋宽度和允许使用轮辋宽度应符合GB/T31546 和GB/T31548的规定。 6.3.2CT型轮辋轮廊曲线见图2、图3，尺寸与公差见表2、表3。
3 GB/T 31580—2015
单位为毫米
1.5±0.3
(鲁)9
o
R0.8() 大）
d
Cd
*取R2(最小)以保证轮缘具有不损伤轮胎的光滑表面。
图2钩直边轮辋(CT型）轮廊一 一任选1
单位为毫米
1.5±0. 3
S
(鲁)S*
d
RO.8(最大)
Qd
0
取R2(最小)以保证轮缘具有不损伤轮胎的光滑表面。
图3钩直边轮辋(CT型）轮廓- 任选2 GB/T 315802015
表3 钩直边轮辋(CT型)轮廓尺寸
单位为毫米
轮辋名义宽度代号*
α ±0.5 g±0.5 H (min) I 1(min)
ri±0.25
p (min)
r4(min)
2.5
2
21C 23C 25C 27C ·C表示钩直边轮辋类型，前面的数字是该轮辋名义宽度。 b尺寸H和R定义：为使轮胎与轮辋配合良好，在轮辋底部与辐条线头以上的最小非阻碍空间。
6.5
21 23 25 27
11
1.1
2.5
4.5
7.5
14
6.3.3钩直边轮辋规格名称的标志示例：
599 25 C
轮辋名义宽度代号件式轮辋轮辋名义直径
6.4钩边轮辋（HB型） 6.4.1HB型轮适用于钩边轮胎。测量轮辋宽度和允许使用轮辆宽度应符合GB/T31546和 GB/T31548的规定。 6.4.2HB型轮辋轮廊曲线见图4，尺寸与公差见表4、表5。
单位为毫米
“选择开口方式时，缝隙不超过1mm。
图4钩边轮辋(HB型)轮廓
5
