JB

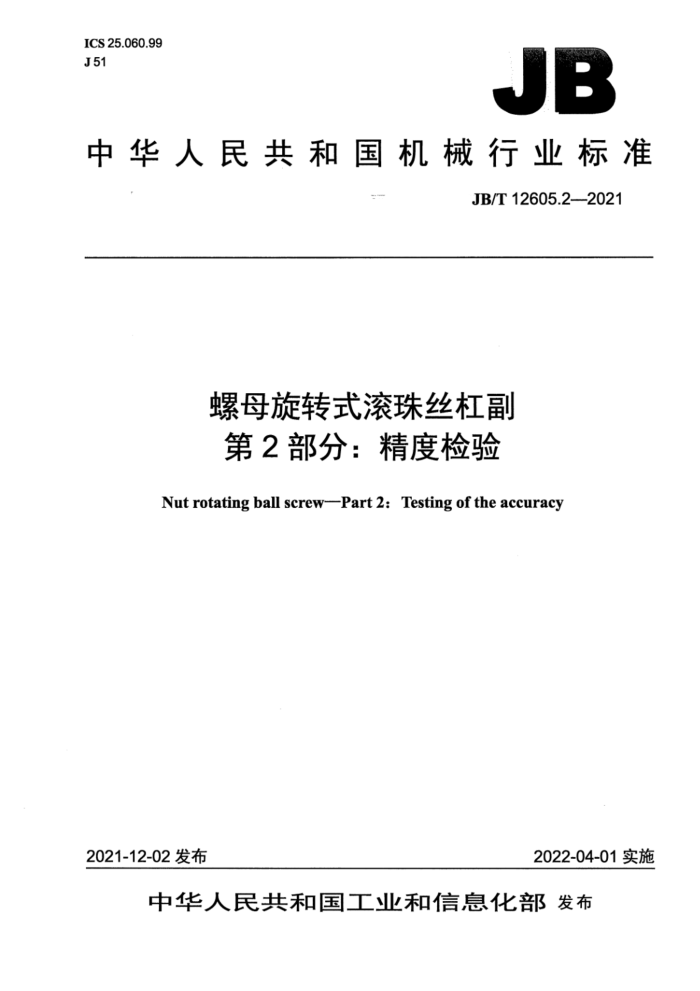

中华人民共和国机械行业标准
JB/T12605.2-—-2021
螺母旋转式滚珠丝杠副第2部分：精度检验
Nut rotating ball screw--Part 2: Testing of the accuracy
2022-04-01实施
2021-12-02发布 目 次
前言， 1范围 2规范性引用文件 3术语和定义 4类型和精度等级 5标志符号 6精度检验
1
6.1 检验工具 6.2 检验顺序.. 6.3 检验项目。 附录A（规范性附录）精度检验要求和方法
电电 ..... 0.. 前言
JB/T12605《螺母旋转式滚珠丝杠副》分为三个部分：一第1部分：安装连接尺寸：
第2部分：精度检验；第3部分：技术条件。
本部分为JB/T12605的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22》归口。 本部分起草单位：山东博特精工股份有限公司、国家机床质量监督检验中心、陕西汉江机床有限公
司、南京工艺装备制造有限公司。
本部分主要起草人：季红丽、朱继生、张维、田茂林、杜伟、陈妍言、黄育全、王美娟。 本部分为首次发布。 螺母旋转式滚珠丝杠副第2部分：精度检验
1范围
JB/T12605的本部分规定了螺母旋转式滚珠丝杠副的精度等级、检验要求、检验方法及相应的公差。
本部分适用于机床用螺母旋转式滚珠丝杠副，其他机械产品使用的螺母旋转式滚珠丝杠副亦可参
照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本支
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T17587.1一2017滚珠丝杠副第1部分：术语和符号 GB/T17587.3一2017滚珠丝杠副第3部分：验收条件和验收检验 JB/T12605-2016螺母旋转驱动式滚珠丝杠副安装连接尺寸
3术语和定义
GB/T17587.12017以及JB/T12605-2016界定的术语和定义适用于本文件。
4类型和精度等级
螺母旋转式滚珠丝杠副的精度按GB/T17587.3一2017分为8个等级：0级、1级、2级~3级、4级、 5级、7级、10级。精度等级以0级为最高，依次逐级降低。类型分为定位型（P型）和传动型（T型）。
5标志符号
螺母旋转式滚珠丝杠副的标志符号应包括下列按给定顺序排列的内容： XOOI-O00
螺纹旋向：R——右旋，L左旋精度等级：用相应等级的阿拉伯数字表示类型：P定位型，T传动型螺纹头数公称导程Pho，单位为毫米（mm） 6精度检验
6.1检验工具
本部分规定的检验工具仅为示例，可以使用相同指示量或具有至少相同精度的其他检验工具。 6.2检验顺序
本部分中所列出的检验项目顺序并不表示实际检验顺序。为了检验方便，可按任意次序进行检验。 6.3检验项目 6.3.1滚珠丝杠副的检验
滚珠丝杠副的检测按照GB/T17587.3-2017规定的检测方法和检测值进行。 6.3.2 2滚珠螺母法兰端面和安装外圆的跳动检测
滚珠螺母法兰端面和安装外圆的跳动检测按照本部分附录A中AE1和AE2的规定进行。其中AE1 代替GB/T17587.3—2017中E1.1和E1.2，AE2代替GB/T17587.3—2017中E2。 6.3.3 3螺母旋转式滚珠丝杠副整体检验
螺母旋转式滚珠丝杠副整体检验包括回转支撑件外圆径向圆跳动及肩面轴向圆跳动：检测按照附录A中的AE3和AE4项的规定进行。 附录A （规范性附录）
精度检验要求和方法
螺母旋转式滚珠丝杠副精度检验要求和方法如下：检验项目
AE1
滚珠螺母法兰端面相对于公共基准轴线A-A'的轴向圆跳动t1（仅用于有预加载荷的滚珠螺母）。 简图
公差螺母安装端面直径
检验结果与附注
标准公差等级
4
D4 mm ≥16~32 >32~63 >63~125 >125~250 >250~500
0
2
10
5
7
t1p μm
12 14 16
11
tiamax= Jm
10
6 8 10 12 16 18 20 22 25 14
8
10 12 14 16 18 20
16 20 22 25 28 32
30 32 36 40
检验工具
指示表、等高双V形架。
检验方法（按GB/T17421.1—1998中5.6.3.2的规定）
将有预加载荷的滚珠丝杠副置于两等高V形架上，防止滚珠丝杠在轴向移动（可将一滚珠置于滚珠丝杠中心孔和固定面之间）。使指示器的测头垂直触及滚珠螺母直径D4外缘处的法兰端面：防止滚珠螺母相对于滚珠丝杠转动，转 AE2
检验项目
滚珠螺母安装外圆相对于公共基准轴线A一A”的径向圆跳动t2（仅用于有预加载荷的滚珠螺母）。 简图
A
2do
a固定。 公差
检验结果与附注
标准公差等级
滚珠螺母外径
Di mm ≥16~32 >32~63 >63~125 >125~250 >250～500
4 t2p μm
10
0
2
D
tzamax= um
6 8 10 11 12 14 16 8 10 12 14 16 18 20 10 12 16 18 20 22 2 14 16 20 23 25 28 32.
32. 36 40
检验工具
指示器、等高双V形架。
检验方法（按GB/T17421.1-1998中5.6.1.2.2的规定）
将有预加载荷的滚珠丝杠副置于两等高V形架上，使指示器的测头垂直触及螺母安装外圆D1的圆柱表面，防止滚珠丝杠轴转动，缓慢转动滚珠螺母并记录指示器读数变化。 AE3
检验项目
螺母旋转式滚珠丝杠副回转支撑件外圆相对于公共基准轴线A一A的径向圆跳动3 简图
田田
田田
3
A
田
围
2do
2do
苏
a固定。 公差
检验结果与附注
标准公差等级 3
回转支撑件外径
D6 mm >63~125 >125~250 >250~500
4
10
O
2
5
t3p μm
t3amax= J
12 16 18 20 22 25 32 16 20 23 25i 28 32 40
32 36 40 50
检验工具
指示器、等高双V形架。
检验方法（按GB/T17421.1—1998中5.6.1.2.2的规定）
将有预加载荷的螺母旋转式滚珠丝杠副置于两等高V形架上，使指示器测头垂直触及回转支撑件安装外圆D的圆柱面上。防止滚珠丝杠轴转动，缓慢转动回转支撑件并记录指示器读数变化。
