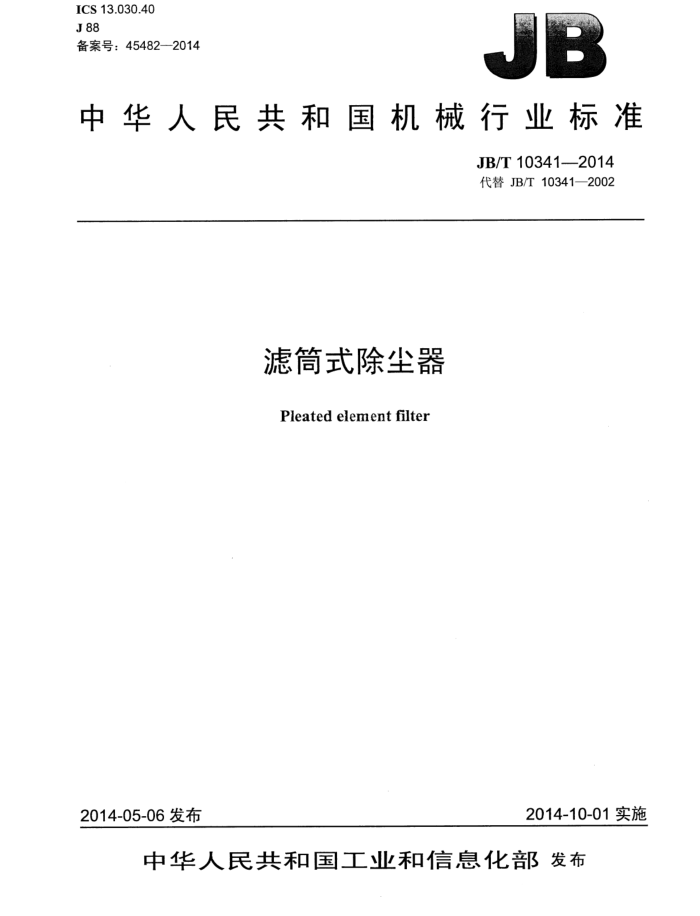

ICS 13.030.40 J88 备案号：454822014
中华人民共和国机械行业标准
JB/T 10341--2014 代替 JB/T 10341—2002
滤筒式除尘器
Pleated element filter
2014-10-01实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准滤筒式除尘器 JB/T 10341—-2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·1.5印张·44千字
2015年3月第1版第1次印刷
定价：24.00元
*
书号：15111·11799 网址： http: /www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010） 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 10341-2014
目 次
前言范围.
I
1
2规范性引用文件 3术语和定义 4技术要求
4.1滤筒式除尘器 4.2滤筒... 4.3滤筒用滤料 5试验方法 5.1滤筒式除尘器 5.2滤筒.. 5.3滤筒用滤料. 6检验规则 7 包装、标志、运输和贮存 7.1包装. 7.2 标志. 7.3运输和贮存. 附录A（规范性附录）滤筒式除尘器的过滤性能试验方法 A.1 滤筒式除尘器的过滤性能
10 10
13 13 14 14 15 15 15 15 16 16 17
A.2 滤筒式除尘器的测算项目. A.3 试验装置. A.4 测孔位置、测点数目和测孔结构. A.5 管道内动压、静压、全压……. A.6 滤筒式除尘器性能参数的计算
图 1 黏度法检验示意图图 2 覆膜牢度试验装置原理图3浸润角示意. 图 A.1 试验装置示意图 A.2 静压测孔的结构
0
11 12 15 16
表１ 滤筒式除尘器主要性能和指标表 2 滤筒式除尘器使用的主要材料表3 法兰对接螺栓公称直径与孔径的配合，表 4 焊接件的未注尺寸极限偏差表5 焊接件的未注形位公差表6滤筒的尺寸系列. 表 7滤筒的直径和褶数
6
L JB/T 10341-2014
表8滤筒外形尺寸极限偏差表 9合成纤维非织造滤料的主要性能和指标表10 滤料的抗静电特性表 11 改性纤维素滤料的主要性能和指标表 12 合成纤维非织造聚四氟乙烯覆膜滤料的主要性能和指标表 13 改性纤维素聚四氟乙烯覆膜滤料的主要性能和指标表14 覆膜牢度试验的鼓泡指标表 15 滤筒式除尘器检验项目表 16 滤筒检验项目表 17 滤筒用滤料检验项目
12 12 .13 13
II JB/T 10341—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10341—2002《滤筒式除尘器》，与JB/T10341—2002相比主要技术变化如下：
-规范性引用文件部分删除了不必要的引用文件，对于确需引用的文件确定了适宜的版本和章节。
一术语和定义部分删除了滤料总厚度和瓦楞深度两个术语和定义；增加了褶深和改性纤维素滤
料两个术语和定义，并在整个标准文本中以“改性纤维素滤料”术语代替原版本的“纸质滤料”术语。 技术要求滤筒式除尘器部分，增加了不同工况下选用除尘器的提示性条文；取消了除尘器的钢耗量指标；增加了脉冲控制仪的参数调节范围；表1中修改了过滤风速、出口含尘浓度等部分指标值，表注中增加了实测漏风率的计算公式和设备阻力说明；表4、表5直接引用了JB/T5000.3 -2007的部分内容；在现4.1.14e）中增加了“接地电阻应小于4Q”的内容。 技术要求滤筒部分，表6、表7中增加了规格；表8中提高了偏差要求；增加了对密封圈的要求；增加了过滤性能指标要求。 技术要求滤筒用滤料部分，修改了“合成纤维非织造滤料”的分类；表9、表12中调整了部分指标值，删除了挺度指标，增加了PM2.5过滤效率和最高连续工作温度两个指标，增加了与透气度相关的两个表注；表11、表13中删除了孔径和厚度两个指标，增加了厚度偏差、PM2.5过滤效率和最高连续工作温度三个指标，增加了与透气度相关的一个表注；取消了改性纤维滤料高低透气度的两档分类。 -试验方法滤筒式除尘器部分，增加了漆膜附着力检验合格判断内容；修改了除尘器的过滤性能试验方法（附录A）。
-
一增加了滤筒试验方法内容。
试验方法滤筒用滤料部分，删除了孔径和除尘效率原标准条款内容，规定除尘效率的检验直接依据GB/T 6719一2009的规定进行；增加了PM2.5过滤效率的检验和计算方法；增加了抗静电特性合格判定内容；修改了覆膜牢度试验装置原理图，鼓泡指标以表格形式代替文字表述；增加了浸润角照相测量方法。
一一检验规则部分，表16增加了过滤效率和初阻力两项，并将过滤效率作为滤筒检验项目的主项
增加了定期做型式检验的条文。 删除了第8章的内容。
本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：上海市凌桥环保设备厂有限公司、机械工业第六设计研究院有限公司、广州市白
云美好滤清器厂、张家港华晟净化设备有限公司。
本标准主要起草人：黄斌香、茅惠东、张家平、宋高举、冷瑞娟、李本欣、曹学成、刘忠东、孙玲玲、顾根林。
本标准所代替标准的历次版本发布情况为： JB/T 10341-2002。
II JB/T 10341—2014
4技术要求
4.1滤筒式除尘器 4.1.1滤筒式除尘器应符合本标准的规定，并按程序批准的技术文件制造和检验。 4.1.2滤筒式除尘器的滤筒安装方式可分为垂直、倾斜和水平三种。 4.1.2.1处理含尘浓度较高的气体时，宜选用垂直安装且褶数较少的滤筒，并选用较低的过滤风速。 4.1.2.2 处理含尘浓度很低的气体时（诸如大气飘尘)，可选用水平安装形式。 4.1.2.3倾斜式安装的滤筒适用于前两者之间的工况，在加强清灰强度仍不能降低阻力时，应改变滤筒安装方式并降低过滤风速。 4.1.3在处理相对湿度较高的含尘气体时，含尘气体的温度应高于其露点温度10℃～20℃，应采取防止其在除尘器内部结露的措施。 4.1.4在处理含有油、水液滴的含尘气体时，应在进风管道上游混入吸附性粉尘，降低粉尘的粘结性，提高对滤料的剥落性。 4.1.5当处理易燃、易爆粉尘时，滤筒式除尘器应采取相应的安全措施。 4.1.5.1滤料表面应做抗静电处理，应符合4.3.1.3的规定；滤筒应垂直安装，除尘器内不应积存粉尘；除尘器的花板等各部分用导线接地。 4.1.5.2除尘器应设置泄爆门，其朝向不得正对检修人员所在位置，且泄爆门要定期检修。 4.1.6滤筒式除尘器的主要性能和指标应符合表1的规定。 4.1.7滤筒式除尘器卸灰斗的倾斜角应根据粉尘的安息角确定，应不小于60°。 4.1.8滤筒式除尘器的卸灰阀应严密。 4.1.9滤筒式除尘器的净气室高度应能方便脉冲喷吹装置的安装、检修。 4.1.10滤筒式除尘器的脉冲喷吹装置应符合以下规定：
a）分气箱应符合JB/T10191一2010中第4章～第7章的规定； b）脉冲喷吹用气应符合GB/T13277.1一2008中表2固体颗粒等级3级、表3湿度等级2级、表5
含油等级3 级的规定; c）在规定工作条件下，脉冲阀及接口应无漏气现象，并能正常启闭，工作可靠； d）脉冲控制机构工作应准确可靠，其喷吹时间和间隔均可在一定范围内调整，喷吹时间在0.1s～
0.2s之间可调，同一个脉冲阀的喷吹时间间隔可根据实际工况调整; e）诱导喷吹装置与喷吹管配合安装时，装置的喷口应与喷吹管上的喷孔同轴，并保持与喷管一致
的垂直度，其偏差小于2 mm。
4.1.11除尘器使用的主要材料应符合表2的规定。 4.1.12加工件应符合以下规定：
a）加工件未注尺寸公差的极限偏差应符合GB/T1800.2中IT14级的规定； b）加工前应将钢材切割区域表面的铁锈污物等清除干净，加工后应清除熔渣和飞溅物； c）花板孔的周围应光滑、平整、无刮痕，尺寸偏差不超过土0.25mm，每排花板孔的中心距偏差小
于 1.5 mm。
4.1.13焊接件应符合以下规定：
a）板材型材下料前应平整校直，下料后应修整外形，去除毛刺、飞边、氧化皮等残留物。 b）法兰孔中心偏差不大于螺栓公称直径的1/6。法兰对接的螺栓公称直径与孔径的配合应符合表3
的规定。 c）焊接坡口的基本形式与尺寸应符合GB/T985.1的规定。焊缝与金属表面应过渡平整，焊缝平直
均匀，不应有气孔、夹渣、裂纹、弧坑、烧穿、虚焊等焊接缺陷。焊渣及飞溅物应及时清除。 d）焊接件的未注尺寸极限偏差应符合表 4的规定。小批量生产除尘器应不低于I级的要求，大批
3
