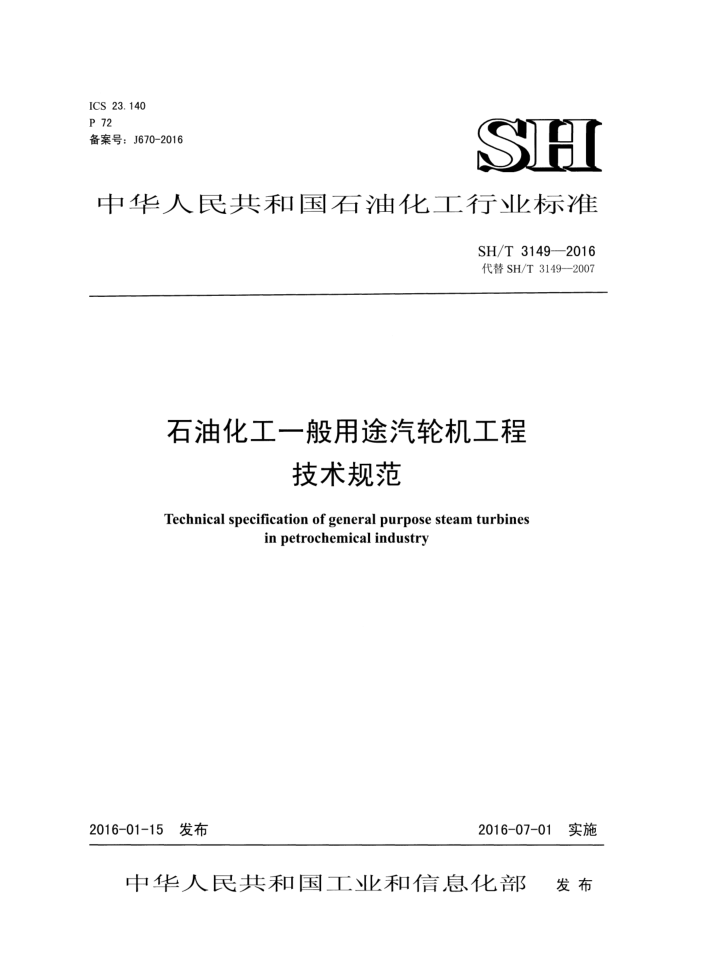

ICS 23.140 P 72 备案号：J670-2016
SH
中华人民共和国石油化工行业标准
SH/T3149—2016 代替SH/T3149—2007
石油化工一般用途汽轮机工程
技术规范
Technical specification of general purpose steam turbines
inpetrochemicalindustry
实施
2016-01-15 发布
2016-07-01
中华人民共和国工业和信息化部 发布 SH/T 3149—2016
10卖方的资料· 10.1 通则 10.2 报价资料· 10.3 合同资料· 10. 4 计量单位· 附录A （资料性附录） 参考的供货范围附录B （资料性附录） -般用途汽轮机数据表格式附录 C （资料性附录） 典型的汽轮机材料对照. 附录D （资料性附录） 配管材料对照附录E （资料性附录） 卖方应提供的图纸和资料. 本规范用词说明· 附：条文说明
13 *·13 ..14 ..14 .14 ·15 .·16 ..19 .·20 21 24 .-25
II SH/T31492016
前言
根据中华人民共和国工业和信息化部《2012年第四批行业标准制修订计划》（工信厅科[2012]252 号）的要求，规范编制组经调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范。
本规范共分10章和5个附录，本规范的主要技术内容是：汽轮机机组在工程设计及设备采购中采用的标准、设备性能、结构设
计、材料选用等多方面应遵循的原则；汽轮机机组辅助设备、仪表、控制和保护系统、辅助管道系统等方面应遵守的准则：汽轮机机组的检测、试验、涂漆、包装、运输及资料提供等方面的要求。
本规范是在SH/T3149一2007《石油化工一般用途汽轮机工程技术规定》的基础上修订而成，修订的主要技术内容是：
依据国际标准APIStd611-2008，对原引用APIStd611-1997的相关条款进行了修订；一增删了个别规范性引用文件：
-更新了规范性引用文件的版本；更新了数据表：
一更新了典型的汽轮机材料对照表；
一更新了配管材料对照表。 本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司机械技术中心站负责日常管
理，由中石化宁波工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司机械技术中心站
通讯地址：上海市延安西路376弄22号10楼邮政编码：200040 电 话：021-32140411 传 真：021-62489867
本规范主编单位：中石化宁波工程有限公司
通讯地址：浙江省宁波市国家高新区院士路660号邮政编码：315103
参编单位：中石化上海工程有限公司
中石化洛阳工程有限公司中国石化工程建设有限公司中石化南京工程有限公司杭州汽轮机股份有限公司西安陕鼓汽轮机有限公司
本规范主要起草人员：黄水龙蒋 国 目陈 伟 杨成炯 岳 平 汪春茂 毛汉忠 闵爱妮本规范主要审查人员：邢桂坤 叶文邦范德明 赵先起 盛志伟 岑奇顺 曹永军任智
漆明贵 周杰谢福海 王 刚 潘飞燕
本规范2007年首次发布，本次为第1次修订。
V SH/T3149—2016
石油化工一般用途汽轮机工程技术规范
1范围
本规范规定了石油化工用于驱动的一般用途汽轮机及其辅助设备在设计、制造、检验和试验等方面的最低要求。
本规范适用于石油化工一般用途汽轮机的设计及设备采购。 本规范不适用于特殊用途汽轮机。
2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB150.4压力容器第4部分：制造、检验和验收 GB3836.1 爆炸性环境第1部分：设备通用要求 GB/T 12241 安全阀一般要求 GB/T 12242 压力释放装置性能试验规范 GB/T12243 弹簧直接载荷式安全阀 GB/T 24920 石化工业用钢制压力释放阀 TSG R0004 固定式压力容器安全技术监察规程 IEC60079-0 爆炸性环境第O部分：设备通用要求（Explosiveatmospheres-PartO：Equipment
General requirements)
APIStd 520PartI 炼油厂用泄压阀的尺寸、选型和安装第1部分：尺寸和选型（Sizing Selection,and Installation of Pressure-relieving Devices in Refineries, Part I -Sizing and Selection)
APIRP520PartII炼油厂用泄压阀的尺寸、选型和安装第2部分：安装（Sizing，Selection， and Installation of Pressure-relieving Devices in Refineries,Part II-Installation)
APIStd526钢制法兰连接泄压阀（FlangedSteelPressureReliefValves） APIStd611-2008石油、化工和气体工业一般用途汽轮机（General-PurposeSteamTurbinesfor
Petroleum,Chemical,and Gas Industry Services)
APIStd670机器保护系统（MachineryProtectionSystems） ASME美国机械工程师协会锅炉及压力容器规范第四篇：压力容器建造规则（Boiler&
PressureVesselCode,SectionVill,RulesforConstructionofPressureVessels)
NEMASM23机械驱动用汽轮机（SteamTurbineforMechanicalDriveService） NFPA70美国电力规范协议500，501，502和504（NationalElectricalCode，Articles500，501
502 and 504)
3术语和定义
APIStd611-2008界定的以及下列术语和定义适用于本规范
3.1
一般用途汽轮机general-purposesteamturbine 用于驱动通常是备用的、规格（功率）相对较小或属于非关键设备的卧式或立式汽轮机。
1 SH/T 3149—2016
3. 2
特殊用途汽轮机special-purposesteamturbine 用于驱动通常不是备用的、规格（功率）相对较大或属于关键设备的卧式汽轮机。
4替代方案
卖方可以根据经验，从技术和商务角度，提供对有关各方（买方/卖方）都有利的替代设计方案。 卖方提供的替代设计方案应包括详细说明、使用业绩和应用的标准规范。买方应评估此替代设计方案，决定是否采用。 5基本设计 5.1一般要求 5.1.1汽轮机机组（包括辅助设备）应按照使用寿命至少20年，不间断地运行至少3年进行设计和制造。除买方做出书面认可外，不能使用样机，卖方提供的产品应在卖方的设计和制造经验范围内并且至少应有2台同样或相似型号的产品在相同或相似操作条件下成功运行2年或更长时间的业绩，满足买方所有技术要求。 5.1.2除另有规定外，被驱动机制造厂应对整个机组包括被驱动机、齿轮变速器（如果需要）、汽轮机、油系统、控制及仪表、联轴器、相关的辅助设备和管道系统等负全部责任，并负责它们之间的合理匹配，包括协助确定汽轮机的功率大小、转速、转向，提供润滑及控制油系统以及进行轴系的动力学分析计算，如横向及扭转临界转速计算、启动力矩的计算等。被驱动机制造厂的责任还包括向汽轮机制造广提供必要的图纸资料以及协调和指导整个机组的试验。 5.1.3汽轮机制造厂应对整个汽轮机机组负责，包括供货范围（参见附录A）内的所有设备和相关的辅助设备及系统。除另有规定外，汽轮机制造厂有责任向被驱动机制造厂提交进行分析计算所需的数据，如横向及扭转临界转速、启动力矩计算所需的数据、对润滑油及控制油、联轴器及其护罩的要求等，并对被驱动机制造厂所提供的润滑油及控制油系统进行确认。 5.1.4汽轮机及其辅助设备应适用于规定的环境条件。除另有规定外，汽轮机及其辅助设备应适用于户外启动和连续操作。 5.1.5汽轮机宜设置盘车装置。盘车装置的形式应由买卖双方商定。 5.1.6买方应在汽轮机数据表中规定设备的正常运行点和额定运行点，数据表格式参见附录B。 5.1.7汽轮机应满足汽轮机数据表上规定的所有操作条件，并能在各种工况下连续稳定运行。 5.1.8汽轮机机组（包括联轴器，齿轮变速器等）的设计应保证其在安全阀设定值以下安全运行。 5.1.9汽轮机机组及辅助设备的设计应保证维修方便、快速、经济，主要部件的设计应保证拆装方便， 5.1.10 ）所有电气设备、仪表、元件及材料的选择与安装应符合买方技术文件上规定的危险场所的要求。危险场所类别、气体组别和温度组别可按GB3836.1或IEC60079-0电气设备危险场所分类标准划分。如果采用NFPA70第500、501、502和504条或其他标准，则应经买方认可。 5.1.11在正常蒸汽条件时，汽轮机应满足被驱动机所有工况的功率及对应转速的要求，汽轮机可输出的轴功率至少应为被驱动机所需最大功率（包括各种机械损失）的110%：在最低进汽压力和最低进汽温度与最高排汽压力同时山现时，汽轮机在额定转速下能够至少输出被驱动机所需的最大功率。 5.1.12除上述规定外，汽轮机尚应符合APIStd611-2008第6.1条的规定。 5.2汽缸及接口 5.2.1汽缸及其他所有承压零件应按最高允许工作压力设计。所取的材料在最高工作温度下的应力值应采用ASME第VI篇或相应标准规定的许用应力值 5.2.2汽缸的腐蚀裕量应至少为3mm。 2
