SH/T3553—2013

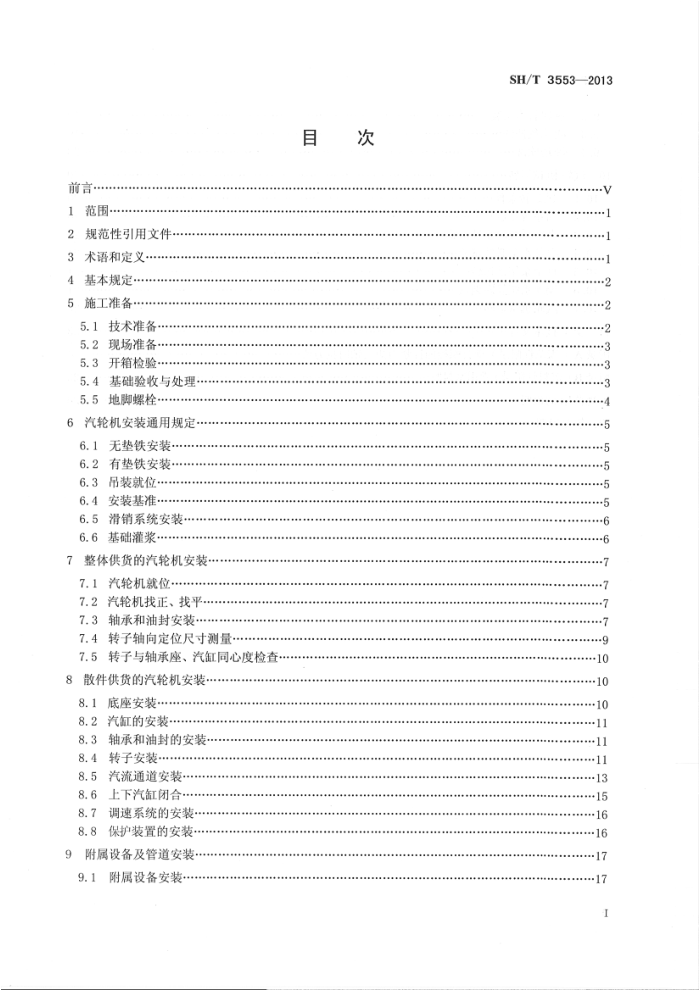

目 次
前言 、范围·
L
1
2规范性引用文件 3术语和定义· 4基本规定 5施工准备：
+2
..2
5.1技术准备. 5.2现场准备 5.3开箱检验 5.4基础验收与处理 5.5地脚螺栓 6汽轮机安装通用规定： 6.1无垫铁安装· 6.2有垫铁安装 6.3吊装就位…· 6.4安装基准 6.5滑销系统安装 6.6基础灌浆 7整体供货的汽轮机安装
.2
**.3 .3
.5
.5
.5
.h
·6
7.1汽轮机就位. 7.2汽轮机找正、找平 7.3轴承和油封安装 7.4转子轴向定位尺寸测量 7.5转子与轴承座、汽缸同心度检查 8散件供货的汽轮机安装 8.1 底座安装 8.2 汽缸的安装 8.3 轴承和油封的安装· 8.4转子安装· 8.5汽流通道安装· 8.6上下汽缸闭合 8.7 调速系统的安装 8.8 保护装置的安装·
10
10 10 ·11 11
13 15 ..16 .16
附属设备及管道安装 9.1 附属设备安装
9
17
17
I SH/T3553—2013
9.2 附属管道安装· 9.3 油系统冲洗 9.4 管道吹洗 10 汽轮机试运转· 10. 1 试运转条件. 10.2 “油系统试运转· 10.3真空系统严密性试验 10.4凝结水泵联锁试验 10.5 真空系统试运转 10.6 调速系统静态调试 10.7 汽轮机试运转 11 交工技术文附录A（规范性附录）地脚螺栓的拧紧力矩及轴向拉力值附录B（资料性附录）常用密封胶本规范用词说明附：条文说明
18
19 20
20
20
20 .20 21 2.
2 21
23
24
25
·26 ·27
II SH/T3553—2013
Contents
Foreword-
..V
Scope 2Normative reference 3 Terms and definitions
General regulations
4
.
5 Turbine install preparation 5.1 Technical documents.. 5.2Job site 5.3Receiving inspection 5.4Foundation inspection and settlement... 5.5Anchor bolt. 6Turbine install general technical requirements 6.1Mounting withoutplate or pads. 6. 2Mounting with plate or pads.... 6.3Lifting 6.4Installationbase line 6.5Slidingkey system adjustment 6.6Foundation second grouting 7Integrated turbine installation' 7.1Turbineandmountingplatestogetherinstallation 7.2 Turbine alignment... 7. 3 Rotor and bearing pedestal and bearing adjust ring center inspection 7. 4 Rotor axial dimension inspection 7. 5 The rotor andbearing,cylinder concentric degree examination 8Package turbine installation 8.1 Pedestal installation 8.2 Cylinder Installation 8.3 Bearing and oil seal installation 8. 4 Turbine rotor installation 8.5 Steam flow path... 8.6 Turbine casing installation... 8.7 Governing device 8.8 Protection device Auxiliary equipments and piping installation. 9.1Auxiliary equipments installation
·2
.
*3
?5
:4
.C -10
10
10
13 ·15 .16
.16
4
17
III SH/T3553—2013
9.2Auxiliary piping installation 9.3Oil system flushing 9.4Flushing of steam piping and auxiliary piping 10 Turbine commissioning 10.1 Commissioning condition. 10.2Lubrication system commissioning 10.3.Vacuumsystemtesting* 10.4 Condensing pump test running 10.5Air ejectorprecommissioning 10.6Governing system static adjustment tes 10.7Turbine commissioning 11Technical documentsforconstruction completion AnnexA（Normative）Anchorbolt tighten torque tables* AnnexB（Informative）Sealantuse inmachinery equipment Explanation of wording in this specification**. Add:Explanation of articles*
18
19 20
0
20 ·20 ·20 21 21 21 21 23 ·24
·25 26 ·27
IV SH/T3553—2013
前言
根据中华人民共和国工业和信息化部《2009年第一批工业行业标准制修订计划》（工信厅科 [2009]104号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规范。
本规范共分11章和2个附录。 本规范的主要技术内容是：汽轮机常用术语和定义、基本规定、施工准备、汽轮机安装通用规定、
整体和散装供货的汽轮机本体安装、附属设备和管道的安装、汽轮机试运转和交工技术文件。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司施工技术南京站负责日常管理，由中石化南京工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司施工技术南京站
通讯地址：江苏省南京市江宁区东山镇科建路1189号邮政编码：211100 电话：025-87117295 传真：025-87117526 邮政编码：211100
本规范主编单位：中石化南京工程有限公司
通讯地址：江苏省南京市江宁区东山镇科建路1189号邮政编码：211100
本规范主要起草人员：孙桂宏 孙俊杰本规范主要审查人员：陈继然 葛春玉 霍瑞民 王学义 杜宗岚徐平义 郑学鹏 王雅平
翁华章 郑 刃 翁德斌 高中森
本规范为2013年首次发布。
V SH/T3553—2013
石油化工汽轮机施工及验收规范
1范围
本规范规定了石油化工汽轮机本体安装、附属设备和附属管道安装、汽轮机试运转及交工技术文件等的施工技术要求和质量标准。
本规范适用于石油化工工程汽轮机安装的施工及验收。 2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB 50517 石油化工金属管道工程施工质量验收规范 GB 50484 石油化工建设工程施工安全技术规范 SH/T3503 石油化工建设工程项目交工技术文件规定 SH/T 3510 石油化工设备混凝土基础工程施工质量验收规范 SH/T3536 石油化工工程起重施工规范 SH/T 3538 石油化工机器设备安装工程施工及验收通用规范 SH/T3541 石油化工泵组施工及验收规范 SH/T3543 石油化工建设工程项目施工过程技术文件规定 SH/T 3547 石油化工设备和管道化学清洗施工及验收规范
3术语和定义
下列术语和定义适用于本规范。
3. 1
汽轮机steamturbine 以蒸汽为工质，将蒸汽的热能转变为转子旋转机械能的动力机械，
3. 2
凝汽式汽轮机condensingsteamturbine 设计排气压力低于大气压力并排入凝汽器凝结成水的汽轮机。
3. 3
背压式汽轮机back-pressuresteamturbine 设计排汽压力大于或等于大气压力的汽轮机。
3.4
汽缸casing 包容转子承受压力，并供安装喷嘴、隔板、导叶持环、静叶、汽封等零部件的壳体。
3. 5
汽流通道flowpath，through-flowparts 在汽轮机本体中由调节气阀、进气室、喷咀、隔板、轴封、导叶环、分流环及排气缸等部件和腔
室组合成的通流途径。
1 SH/T3553—2013 3. 6
主汽阀mainstopvalve 使主蒸汽进入汽轮机并能迅速关闭的阀门。
CHIN
3. 7
C
调节汽阀 governing yalve 控制汽轮机进汽量和抽汽量的阀门组件。
3.8
蒸汽室（进汽室） teamchest 蒸汽通过主汽阀后进入调节汽阀前为均衡汽流而设置的腔室，
3. 9
调速系统 governing system 为控制关键参数 （如转速、温度、压力、输出功率、轴向推力、间隙等）所提供的控制元件和设
E7
备的组合。 3. 10
调速器 speed governor 调速装置中感受汽轮机转速变化并输出相应的物理量变化信号使调节汽阀动作的转速敏感机构。
3.11
O
滑销系统 slidingkey system (centering support system) 为使汽轮机汽缸各部件在热胀或冷缩过程中保持汽缸与转子中心位置，在气缸、轴承座和安装底
座之间设置的横销、纵销、立销、角销及斜销等系列销子和键。 3.12
H Ⅱ S
危急遮断器 overspeedgovernor 接受危机保安器的动作、控制主汽阀及调节汽阀关闭的机构。
4 基本规定
4.1 汽轮机安装施工及验收除执行本规范外，通用技术要求还应符合SH/T3538的规定 4.2汽轮机安装施工及验收除执行本规范外，还应符合设计文件和产品技术文件的要求 4.3汽轮机安装施工中的安全技术、劳动保护、环境保护、用火作业等应符合GB50484韵规定。
4.4汽轮机及其附属设备的起重施工作业应符合SH/T3536的规定。 4.5与汽轮机安装施工相关的土建、设备、管道、电气、仪表、防腐、隔热等专业的施工及验收，还应符合相应的专业技术规范的规定。 4.6本规范的主控项自为：安装找正、二次灌浆、上下汽缸闭合、油系统冲洗，汽轮机诚运转。 5 施工准备 5.1技术准备 5.1.1施工前应具备下列技术文件：
A
设计文件，包括汽轮机及附属设备平面布置图、安装图、基础图、工艺系统管道及仪表流程
a）
图、电气及仪表等专业设计文件； b）产品技术文件，包括汽轮机装箱清单和成套明细表，随机的基础图、总装配图、主要部件图、
易损件图、附属设备安装图、流程图等；汽轮机安装、使用说明书；汽轮机、附属设备、附属管道组成件出厂合格证书和质量证明文件；汽轮机出厂总装记录、部套装配记录、检验试验记录和机械试运转记录等；
