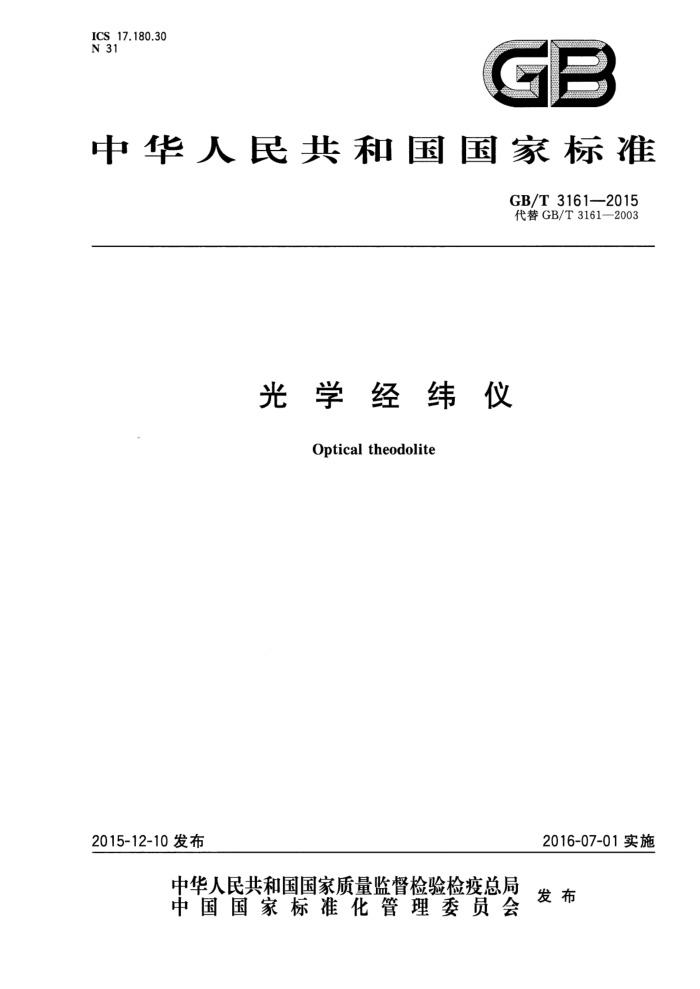

ICS 17.180.30 N 31
GE
中华人民共和国国家标准
GB/T3161—2015 代替GB/T3161—2003
光学经纬仪
Optical theodolite
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 3161—2015
目 次
前言
范围 2 规范性引用文件术语和定义
1
3 & 5 要求 6 试验方法 7 检验规则· 8 标志、包装、运输及贮存附录A（资料性附录）多齿分度台法附录B（资料性附录） 试验记录及计算表格示例
等级及基本参数
23 24 25 27 GB/T3161—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3161-2003《光学经纬仪》，与GB/T3161—2003相比主要变化如下：
前言中删除了附录性质的陈述，增加了标准编制所依据的起草规则；修改了规范性引用文件的引导语，将引用文件中的行业标准JB/T9329《仪器仪表运输、运输贮存基本环境条件及试验方法》变更为国家标准GB/T25480《仪器仪表运输、贮存基本环境条件及试验方法》；删除原标准中5.1试验条件中“按本标准进行试验的光学经纬仪，必须经过校正，校正项目及试验方法见附录A” 增加了“术语和定义”一章；原标准中5.2.2“一测回水平方向标准偏差”和5.3.2"一测回竖直角标准偏差”的试验方法（方
-
法二)修改为ISO17123-3：2001(E)《光学和光学仪器大地测量仪器野外试验程序第3部分：经纬仪》的试验方法；原标准中5.3.1“一测回竖直角标准偏差”的试验方法（方法一）参考JJG414一2011《光学经纬仪》国家计量检定规程的方法，修改为多目标法；原标中附录A“校正项目及试验方法”共6条技术指标，只有试验方法，没有具体要求，本次修订将其全部编人标准正文，具体条款为5.4、5.10、5.11、5.17、5.18、5.19，并按JJG414一2011 《光学经纬仪》国家计量检定规程提出具体指标要求，相应的试验方法按原标准不作修改：
一增加附录A，为了增强本标准的可操作性，将“一测回水平方向标准偏差”和“一测回竖直角标
准偏差”的试验方法目前使用较普遍的多齿分度台法编人附录A中。 本标准由中国机械工业联合会提出。 本标准由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本标准起草单位：苏州一光仪器有限公司、上海理工大学、北京博飞仪器股份有限公司、梧州奥卡光
学仪器公司、南京东利来光电实业有限公司、宁波市教学仪器有限公司、宁波永新光学股份有限公司、 宁波舜宇仪器有限公司、宁波湛京光学仪器有限公司、南京江南永新光学有限公司、宁波华光精密仪器有限公司。
本标准主要起草人：曹义东、黄卫佳、冯天书、刘德斌、张景华、杨广烈、王国瑞、曾丽珠、胡森虎、 熊守裕、李晞、徐利明。
本标准所代替标准的历次版本发布情况为：
GB/T3161—2003,GB/T3161—1991,GB3161—1982。
IⅢI GB/T31612015
光学经纬仪
1范围
本标准规定了光学经纬仪的术语和定义、等级及基本参数、要求、试验方法、检验规则、标志、包装、 运输及贮存。
本标准适用于DJo?，DJ1，DJ2DJ，DJ3o光学经纬仪（以下简称仪器），其他类型的经纬仪也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T13384 机电产品包装通用技术条件 GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法 JB/T9316 大地测量仪器强制中心机构配合尺寸 JB/T9328 分辨力板 JB/T9332 ：大地测量仪器 仪器与三角架之间的连接 JB/T 9336 大地测量仪器分划板 JB/T 9337 大地测量仪器 三脚架
3术语和定义
下列术语和定义适用于本文件。
3.1
竖直度盘指标差 indexerrorofverticalcircle 当仪器处于正常工作位置，视轴水平时，竖直度盘的读数与规定值的差值。
3.2
一测回水平方向标准偏差standarddeviationof horizontaldirectioninanobservation set 对若干目标进行若干测回的水平方向观测，所求得的归算至一测回方向值的标准偏差。
3.3
一测回竖直角标准偏差standarddeviationofverticalangleinanobservationset 对若干目标进行若干测回的竖直角观测，所求得的归算至一测回竖直角的标准偏差。
4等级及基本参数
4.1仪器等级及基本参数按表1规定。
1 GB/T3161—2015
表 1
等级 DJ: 2.0 1.6
参数名称
单位
DJ? DJ: 0.7
DJso 30.0 20.0
DJs 6.0 4.0
测回水平方向标准 室外偏差
1.0 0.8
+
(")
室内
0.6 30X, 24X, 45×, 30×, 28× 25 × 18× 55× 45× 65
放大率
望远镜
物镜有效孔径最短视距
60 3.0 2.0 2.0 1.0 6
mm m
40
35
25
3.5 4 10 8 - 0.2 17
照准部竖直度盘指标
20 20 80 ±2 ±2 -
30 30 8
60 I 8
()/2 mm ()/2 mm () (")
水准泡角值
10 8 一 0.2 13
圆形补偿范围
竖直度盘指标补偿器水平读数最小格值仪器净重 4.2 强制中心机构配合尺寸按JB/T9316的规定。 4.3 紧固螺钉连接螺纹尺寸按JB/T9332的规定。 4.4 三脚架的参数尺寸及技术要求按JB/T9337的规定。 4.5 分划板的参数尺寸按JB/T9336的规定
120 3
1 6
60 5
kg
5 要求
5.1 一测回水平方向标准偏差应不超过表2的规定。
表 2
单位为秒(")
DJo 0.7 0.6
DJ: 1.0 0.8
DJso 30.0 20.0
仪器等级
DJ2 2.0 1.6
DJe 6.0 4.0
室外室内
允许值
5.2 一测回竖直角标准偏差应不超过表3的规定。
表3
单位为秒(")
仪器等级允许值
DJo? 2
DJ1 2
DJ2 6
DJ3o 45
DJs 10
5.3 一测回水平方向二倍照准差变化应不超过表4的规定。
2 GB/T 3161—2015
表 4
单位为秒(") DJ3o 90
DJo 5
DJ2 8
DJs 30
仪器等级允许值
DJ 6
5.4 竖直度盘指标差及指标差变化应不超过表5的规定。
表 5
单位为秒(")
DJi 12 10
DJs 20 15
DJao 32 30
仪器等级指标差允许值指标差变化允许值
DJo? 10 00
DJz 16 12
5.5 光学测微器（带尺显微镜）的行差应不超过表6的规定。
表 6
单位为秒(") DJso 10
DJo? 0.5
DJ2 1
DJi 1
DJs 3
仪器等级允许值
5.6 竖直度盘补偿器应符合表7的规定。
表7
DJ2 ±2 3
仪器等级工作范围不小于(")
DJs ±2 4.5
DJso
DJor ±2 3
DJ ±2 3
工作范围内补偿误差不大于（"） 5.7 竖直度盘在水平方向的偏心分量DJ。不大于15",DJs。不大于30"。 5.8 望远镜从无穷远调焦到最短视距时，其视轴在水平方向的变化应不超过表8规定。
-
表8
单位为秒(") DJ3o 40
DJ 15
DJo? 6
DJ: 6
DJ: 10
仪器等级允许值
5.9 望远镜视距乘常数误差应不超过表9的规定。
表 9
DJo?
DJ; 0.2%
DJao 0.5%
仪器等级允许值
DJI 一
DJ2 0.2%
5.10 望远镜视轴相对于横轴的垂直度误差应不超过表10的规定。
3 GB/T3161—2015
表10
单位为秒(")
DJor 5
仪器等级
DJ: 6
DJ2 8
DJso 16
DJe 10
望远镜视轴相对于横轴的垂直度误差
5.11横轴相对于竖轴的垂直度误差应不超过表11的规定。
表 11
单位为秒(")
仪器等级
DJor 10
DJe 20
DJ 10
DJ2 15
DJo 60
横轴相对于竖轴的垂直度误差
5.12望远镜十字丝中心附近的分辨力α，其数值应满足式(1)的要求。
120、
XK
(1 )
α≤
D
式中： α——分辨力，单位为秒(")； K一系数，倒像采用1.2，正像采用1.4； D一望远镜物镜的有效孔径，单位为毫米（mm）。
5.13望远镜光学系统透过系数：倒像不低于0.65，正像不低于0.5。 5.14 望远镜的杂光系数：倒像不大于0.1，正像不大于0.12。 5.15 望远镜成像应清晰，无明显的球差、色差和普差。 5.16望远镜旋转时，应松紧适宜，平滑舒适。当望远镜调焦到无穷远时，放松横轴制动螺旋，望远镜应保持平衡，不应有超过视场1/4的自行转动现象。 5.17照准部水准器轴相对竖轴的垂直度误差应不超过0.5格。 5.18圆形水准器轴相对于竖轴的平行度误差：仪器整平后，圆形水准器的气泡不得超出水准器的分划圈。 5.19望远镜分划板竖丝的铅垂性：仪器整平后，望远镜十字分划板竖丝应位于铅垂面内，不得有目视可见的倾斜。 5.20分划板、度盘和测微尺（带尺)上的分划线和标记，均应粗细均匀、清晰，不得有妨碍瞄准或读数及影响美观的疵病。 5.21读数显微镜目镜视度可调，视场内应有足够而均匀的亮度，无明显像差和视差。 5.22 仪器表面不得有脱皮和斑点，漆面的颜色和光泽，不得有显著的不均匀现象。 5.23仪器照准部每旋转一周，基座方位移动：DJ不大于0.3",DJa、DJ。不大于1"。 5.24 光学对点器最短视距，从基座平面起算：DJ2、DJ。不大于0.6m。 5.25 光学对点器的视轴应与竖轴重合，在距基座0.6m和1.5m处的同轴度不大于1mm。 5.26 在20℃士5℃环境下，仪器被测件在任意位置上其静摩擦力矩不大于表12规定。
表 12
单位为牛顿米
名称
静摩擦力矩 0.05 0.03
照准部及望远镜微动手轮
光学测微器手轮
4
