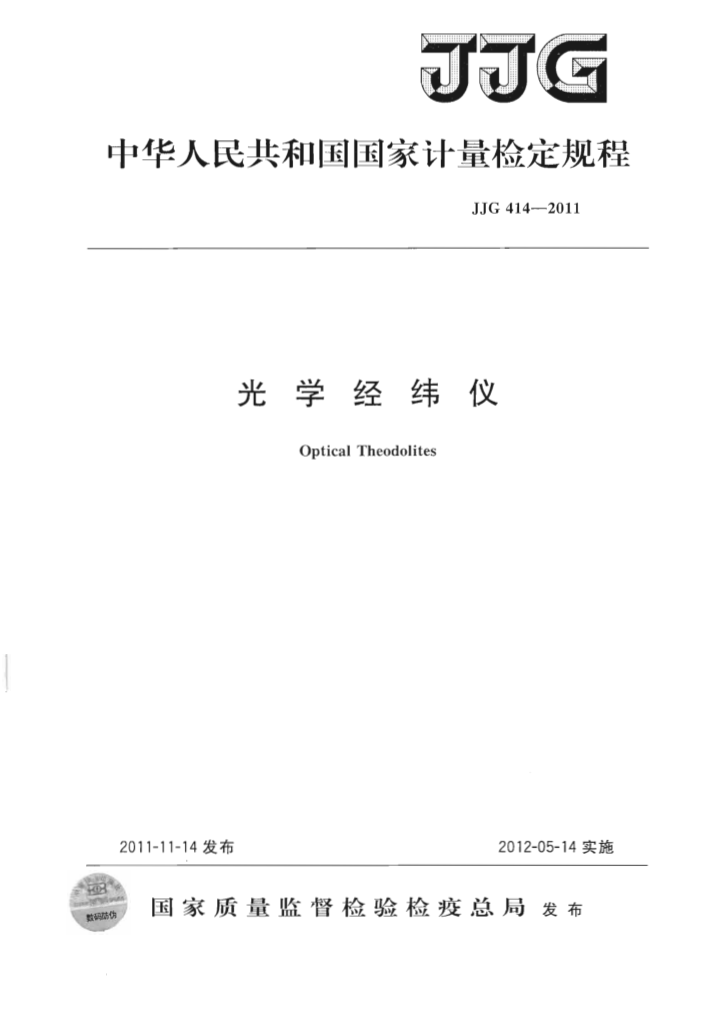

中华人民共和国国家计量检定规程
JJG 414—2011
光学经纬仪
Optical Theodolites
2012-05-14实施
2011-11-14发布
国家质量监督检验检疫总局发布
数码防伪 JJG 414—2011
光学经纬仪检定规程 VerificationRegulationof
JJG 414—2011 代替JJG414—2003
Optical Theodolites
本规程经国家质量监督检验检疫总局于2011年11月14日批准，并自 2012年5月14日起施行。
归口单位：全国几何量长度计量技术委员会主要起草单位：中国航空工业集团公司北京长城计量测试技术研究所
中国计量科学研究院
参加起草单位：广东省计量科学研究院
中航长城计量测试（天津）有限公司
国家光电测距仪检测中心
中国地震局第二监测中心
本规程委托全国几何量长度计量技术委员会负责解释 JJG 414—2011
本规程主要起草人：
师会生（中国航空工业集团公司北京长城计量测试技术研究所）崔岩梅（中国航空工业集团公司北京长城计量测试技术研究所）刘雯（中国计量科学研究院）
参加起草人：
黄鱼 稣 （广东省计量科学研究院）张振红（中航长城计量测试（天津）有限公司）牟秀珍 （国家光电测距仪检测中心）黄 智 （中国地震局第二监测中心） JJG 414—2011
录
目
1 范围 2 引用文件· 3 术语· 4 概述
(1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (8) (9) (10) (14) (20)
计量性能要求 5. 1 水准器轴与竖轴的垂直度 5. 2 照准部旋转正确性 5. 3 视准轴与横轴的垂直度 5. 4 横轴与竖轴的垂直度 5. 5 竖盘指标差. 5. 6 望远镜调焦运行误差 5. 7 光学对中器对中误差. 5.8 竖盘指标自动补偿误差 5. 9 一测回水平方向标准偏差 5.10 测回竖直角测角标准偏差 6 通用技术要求 6.1 外观及各部件相互作用 6.2 望远镜十字分划板竖丝的铅垂性
5
. .
计量器具控制 7. 1 检定条件.. 7. 2 检定项目.. 7.3 检定方法： 7. 4 检定结果的处理 7.5检定周期附录A 其他检定方法附录B 检定记录格式实例附录C 检定证书和检定结果通知书内页格式
7 JJG 414—2011
光学经纬仪检定规程
1范围
本规程适用于光学经纬仪的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T3161一2003光学经纬仪 ISO17123-3一2001光学和光学仪器大地测量仪器野外试验程序第3部分：
经纬仪（Opticsandopticalinstruments-Fieldproceduresfortestinggeodeticandsur veying instruments-Parts 3:theodolites)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语 3.1一测回水平方向标准偏差theexperimentalstandarddeviationofahorizontaldirection
在望远镜正倒镜位置观测同一目标所得水平方向平均值的实验标准偏差。 3.2一测回竖直角测角标准偏差theexperimentalstandarddeviationofaverticalangle
在望远镜正倒镜位置观测同一目标所得竖直角平均值的实验标准偏差。
4概述
光学经纬仪是用于测量水平角和竖直角的精密光学仪器，它广泛应用于工程测量、 大地测量和计量工作中。
光学经纬仪（以下简称经纬仪）按标称一测回水平方向标准偏差分为如下等级： DJo7，DJ1，DJ2，DJ6，DJ30。
5计量性能要求
5.1水准器轴与竖轴的垂直度
经纬仪水准器轴与竖轴的垂直度应不超过0.5格。 5.2照准部旋转正确性
经纬仪照准部旋转正确性应不超过0.8格。 5.3视准轴与横轴的垂直度
经纬仪视准轴与横轴的垂直度应不超过表1的规定。 5.4横轴与竖轴的垂直度
经纬仪横轴与竖轴的垂直度应不超过表1的规定。
1 JJG 414—2011
5.5竖盘指标差
经纬仪竖盘指标差应不超过表1的规定。
5.6望远镜调焦运行误差
经纬仪望远镜调焦运行误差应不超过表1的规定。 5.7 光学对中器对中误差
经纬仪光学对中器对中误差应不超过1mm。 5.8竖盘指标自动补偿误差
经纬仪竖盘指标自动补偿误差应不超过表1的规定。 5.9一测回水平方向标准偏差
经纬仪一测回水平方向标准偏差应不超过表1的规定 5.10一测回竖直角测角标准偏差
经纬仪一测回竖直角测角标准偏差应不超过表1的规定
(")
6
表1计量性能一览表
计量性能要求
L
序号 1 2 3 4 5 6 7 注：进口经纬
项目
DJ2 ±8 ±15 ±16 ±10 ±3 1. 6 6
DJo? ±5 ±10 ±10 ±6 ±3
DJI ±6 ±10 ±12 ±6 ±3 0.8 2
DJ30 ±16 ±60 ±32
DJ ±1o ±20 ± 20 ±15 ±40 ±4,5
视准轴与横轴的垂直度横轴与竖轴的垂直度坚盘指标差望远镜调焦运行误差竖盘指标自动补偿误差测回水平方向标准偏差 0. 6 测回竖直角测角标准偏差 2
-
20 45
10
-
测回水平方向标准偏差和一测回竖直角测角标准偏差不得大于其出厂标称
仪
值，其他检定项目应本着就低不就高的原则对照表1相应等级的要求执行。
6 通用技术要求
6.1 外观及各部件相互作用 6.1.1 经纬仪外表应无脱漆、锈蚀和碰伤；零件结合处应齐整，密封良好。 6.1.2 望远镜十字分划板、度盘、游标或测微尺分划线应成像清晰，不应有刻线粗细不均、断线等现象。 6.1.3光学部件的表面不应有水迹、油迹及灰尘、擦伤、霉点和麻点，胶合面不应有脱胶现象，镀膜面应无脱膜腐蚀现象。 6.1.4望远镜和读数显微镜视场内应有足够的亮度，且亮度均匀。 6.1.5圆形及管状水准器无松动现象。经纬仪整平后，圆形水准器的气泡不得超出水准器的分划圈。 6.1.6光学测微器、转动机构及微动机构运转平滑，无跳动和阻滞现象，制动机构的作用平稳可靠。 6.1.7调节望远镜的目镜时，望远镜分划板影像应无晃动现象。 6.1.8当望远镜调焦到无穷远时，松开横轴制动螺旋，望远镜应保持平衡，不应有超 2 JJG414—2011
过视场1/4的自行转动现象。 6.1.9经纬仪应标注制造厂名（或厂标）、出厂编号、型号，国产经纬仪必须有计量器具制造许可证编号及MC标志。
对于后续检定和使用中检查的经纬仪，允许有不影响准确度的上述缺陷。 6.21 望远镜十字分划板竖丝的铅垂性
经纬仪整平后，望远镜十字分划板竖丝应铅垂，不应有目力可见的偏差。
计量器具控制
7
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7. 1. 1 主要检定器具
检定经纬仪的主要检定器具及技术要求见表2。
表2主要检定器具一览表
序号 1 2 3 4
技术要求
主要检定器具立式多齿分度台竖直角标准装置
最大分度间隔误差≤0.3" 最大分度间隔误差≤1.0”
平行光管准线仪或准线光管
焦距≥500mm；分划板格值≤30"/格
目标数≥5；视准线直线度≤3
7.1.2 环境条件 7.1.2.1 经纬仪检定工作应在（20士10）℃下进行 7.1.2.2 检定室应保持干燥、清洁；检定装置稳定可靠，不受震动影响。 7.27 检定项目
经纬仪的检定项目见表3。
表3 3检定项目一览表
检定类别后续检定
序号
检定项目
使用中检查
首次检定
外观及各部件的相互作用水准器轴与竖轴的垂直度照准部旋转正确性望远镜十字分划板竖丝的铅垂性视准轴与横轴的垂直度横轴与竖轴的垂直度竖盘指标差望远镜调焦运行误差光学对中器对中误差
+ + + + + + + + +
+ +
+ +
1
2 3 4 5 6 7 8 9
+ + + +
+ + + + + +
+
3 JJG414—2011 表3（续）
检定类别后续检定
序号 10 11 测回水平方向标准偏差 12
检定项目
首次检定 + + +
使用中检查
竖盘指标自动补偿误差
+ +
一测回竖直角测角标准偏差
-
检定类别中，“十”表示需检项目，“一”表示不需检项目。
7.3检定方法 7.3.1外观及各部件相互作用
目力观察和操作试验。其结果应符合6.1要求。
7.3.2水准器轴与竖轴的垂直度
将被检经纬仪安装在检定台上并整平，旋转照准部使其管状水准器与任意两脚螺旋连线平行，调整脚螺旋使水准气泡精确居中，旋转照准部180°，观测气泡位置，取气泡位置偏移量的一半为垂直度偏差。其结果应符合5.1要求。 7.3.3照准部旋转正确性
精确整平经纬仪，使竖轴铅垂，读取照准部上的管状水准器水准气泡两端读数；顺时针方向旋转照准部，每隔90°读取水准气泡次，顺时针方向进行两周检定。
逆时针方向旋转照准部，每隔90°读取水准气泡一次，共进行两周。 取每一周中对径位置读数的平均值，取四周检定中最大值与最小值之差为照准部旋
转的正确性。其结果应符合5.2要求，检定实例计算见附录B表B.1。 7.3.4望远镜十字分划板竖丝的铅垂性
精确整平经纬仪，用望远镜十字分划板竖丝照准水平位置某一目标点，纵向微动望远镜，观察目标与竖丝的水平方向偏差，其结果应符合6.2要求。 7.3.5视准轴与横轴的垂直度
在室内布置两支光轴在同-一水平线、相差180°的平行光管，其中一支须装有格值不大于30"/格的分划板，检定装置见图1。
经纬仪
标有格值的光管Ⅱ
光管1
图1视准轴与横轴的垂直度检定装置
精确整平经纬仪，以正镜位置瞄准平行光管I的十字分划板中心，固定照准部，纵转望远镜180°，在平行光管Ⅱ的分划板横丝上，读取经纬仪竖丝所在位置的格数b1。
旋转照准部180°，以倒镜位置重复上述检定并读取格数b2。 视准轴与横轴的垂直度按式（1）计算：
1(b2 - bi)t
(1)
C=
4
式中：t一平行光管Ⅱ分划板横丝格值，（"）。 4
