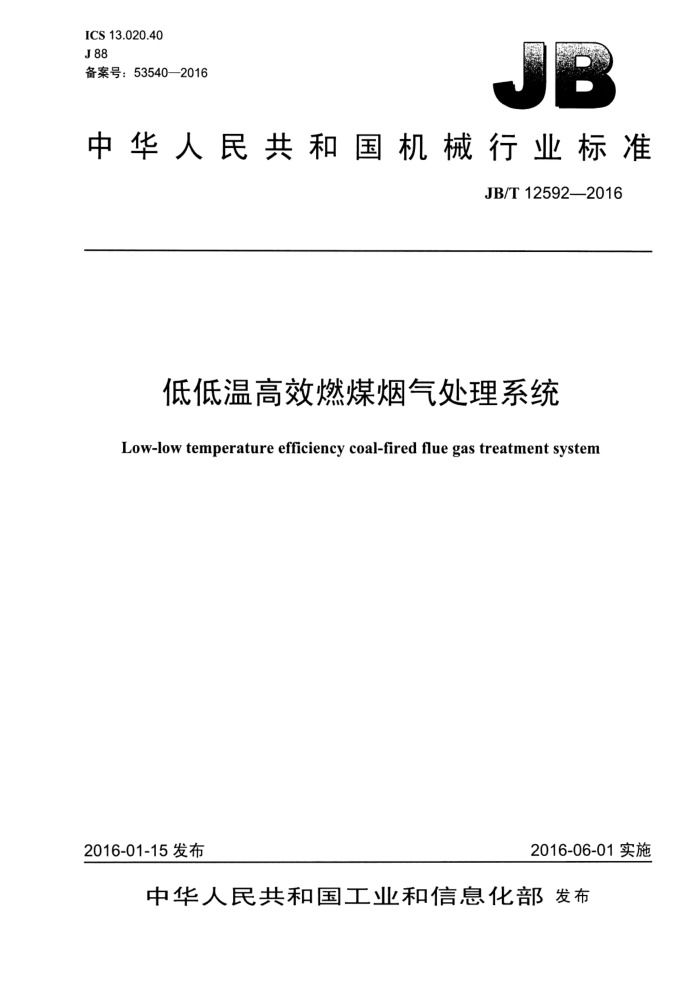

ICS 13.020.40 J 88 备案号：53540—2016
中华人民共和国机械行业标准
JB/T 12592-—2016
低低温高效燃煤烟气处理系统
Low-low temperature efficiency coal-fired flue gas treatment system
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 12592-2016
目 次
前育
11
范围 2 规范性引用文件.. 3术语和定义. 4 组成.. 5参数... 5.1基本参数.. 5.2主要技术参数 6要求..
6.1 体设计要求 6.2 总平面布置要求 6.3技术要求.. 6.4性能要求. 7 性能测试方法. 8 包装、运输和贮存附录A（资料性附录） 低低温系统工艺流程图
图 A.1 低低温系统工艺流程图
表 1 低低温系统性能指标 JB/T 12592-2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、浙江菲达环保科技股份有限公司、中机生产力促进
中心、中国电力工程顾问集团、华能国际电力股份有限公司、广东电力设计研究院、东南大学、广东粤电大埔发电有限公司。
本标准主要起草人：廖增安、罗如生、丽建国、龙辉、韩璐遥、李卫东、韦红旗、蒙骝、谢庆亮、 李耀能、李伟科、王正峰、廖远东、文鸣明、林翔、林琪超、刘发秀、何毓忠。
本标准为首次发布。
II JB/T 12592—2016
6.3.9低低温系统换热介质宜采用水媒介，水媒介宜采用机组除盐水，并配套加药处理器，保持水质 pH值为 7～10。 6.3.10水媒介在管路系统中正常运行时的最低温度应比热回收器入口烟气水露点温度高20℃以上。烟气与水媒介换热冷端温差、热端温差宜大于20℃，最低限度应大于15℃。 6.3.11低低温系统投运前应进行水压试验，水压试验应符合NB/T47013（所有部分）的规定。 6.3.12管路系统水介质的流速应大于0.5m/s，流速上限应符合DL/T5054的规定。 6.3.13低低温系统应配置可靠有效的检漏装置，在其发生漏水时应能够及时报警。 6.3.14低低温系统应配置合理的放水系统，在其发生故障或机组非停时可以实现紧急放水。 6.3.15热回收器、低低温电除尘器、再加热器等与腐蚀介质长时间接触的、受腐蚀比较大的设备、部件都应采取防腐措施。对于再加热器，应重点关注低温腐蚀和应力腐蚀的问题。 6.3.16热回收器、低低温电除尘器、再加热器应设置气流均布装置，保证气流均匀，对于热回收器入口烟气含尘浓度偏高的情况，应注意磨损问题，合理采取防磨措施。 6.3.17热回收器、再加热器应配套吹灰装置，吹灰可选用声波吹灰、压缩空气吹灰、蒸汽吹灰或组合吹灰方式。 6.3.18低低温系统应配套烟温白适应控制系统，该系统应能对温度、压力、流量、电除尘器的运行参数等主要参数进行在线检测和自动调节控制。 6.3.19以锅炉负荷作为控制系统的前馈信号，再加热器出口烟温和低低温电除尘器出口的浊度信号作为反馈信号，通过控制管路系统换热介质的流量和运行温度，优先保证再加热器出口烟温达到合同或技术协议的要求值，同时保持热回收器出口烟温稳定在合理范围内以及低低温电除尘器运行于良好状态。 6.3.20以热回收器和再加热器烟气侧差压值作为反馈信号，通过调整吹灰器的吹灰间隔时间，保证热回收器、再加热器不发生积灰、结垢、堵塞。 6.3.21其他涉及常规电除尘器及脱硫的技术要求应符合JB/T5910、HJ/T179的规定。 6.3.22当低低温系统配置湿式电除尘器时，湿式电除尘器应符合JB/T12593的规定。 6.4性能要求 6.4.1低低温系统在设计条件下应能够连续、稳定、高效、安全工作。 6.4.2在设计工况条件下，低低温系统性能指标应符合表1的要求，用户另有要求时，应达到合同规定的保证值。
表 1低低温系统性能指标
单位 mg/m % %
指标
项 日
出口烟尘浓度保证除尘效率n SO3脱除率n
达到合同规定的保证值a 达到合同规定的保证值 ≥80 达到合同规定的保证值 ≤1250（热回收器≤450,低低温电除尘器≤250，再加热器≤550）达到合同规定的保证值 ≤0.5 达到合同规定的保证值 ≥30
合同规定时合同未规定时合同规定时合同未规定时合同规定时合同未规定时合同规定时合同未规定时
Pa
烟气侧本体压力降Ap
管路系统水侧压力降△p 热回收器及再热器烟气
MPa
℃
侧温降或温升△T 除尘效率的修正及评判，应符合JB/T5910的规定。
4 JB/T 12592-2016
7性能测试方法
7.1低低温系统性能检测前，业主应采购、储备足够量的试验煤种，并保证试验煤种等于或接近设计煤种，且燃煤硫分、灰分、低位发热量等的波动宜在土5%内。 7.2检测前业主应将锅炉调整到较好的运行状态，确保低低温系统能在各种检测工况下正常、稳定（燃煤硫分、灰分、低位发热量、锅炉负荷等上下波动不超出3%～5%）地运行。 7.3低低温系统除尘效率的测定应符合GB/T13931的规定 7.4低低温系统SO3脱除率的测定应符合GB/T21508的规定 7.5低低温系统烟气侧漏风率、温度及压力降的测定参见GB/T10184和GB/T13931的规定。 7.6低低温系统水侧压力降的测定参见NB/T47013（所有部分）的规定。
8　包装、运输和贮存
8.1热回收器、再加热器、管路系统用管材在包装前应清除其内部水分、污垢和杂物。 8.2热向收器、再加热器、管路系统用管材的外露孔洞应在车间包装时采用管帽等封堵材料密封，以防止运输、贮存期间小动物、杂物、水汽的进入。 8.3热回收器、再加热器、管路系统用管材在运输、贮存期问应采用彩条布或汕毛毡、塑料薄膜覆盖，以防潮、防雨水。 8.4低低温电除尘器应符合JB/T12591的规定。
