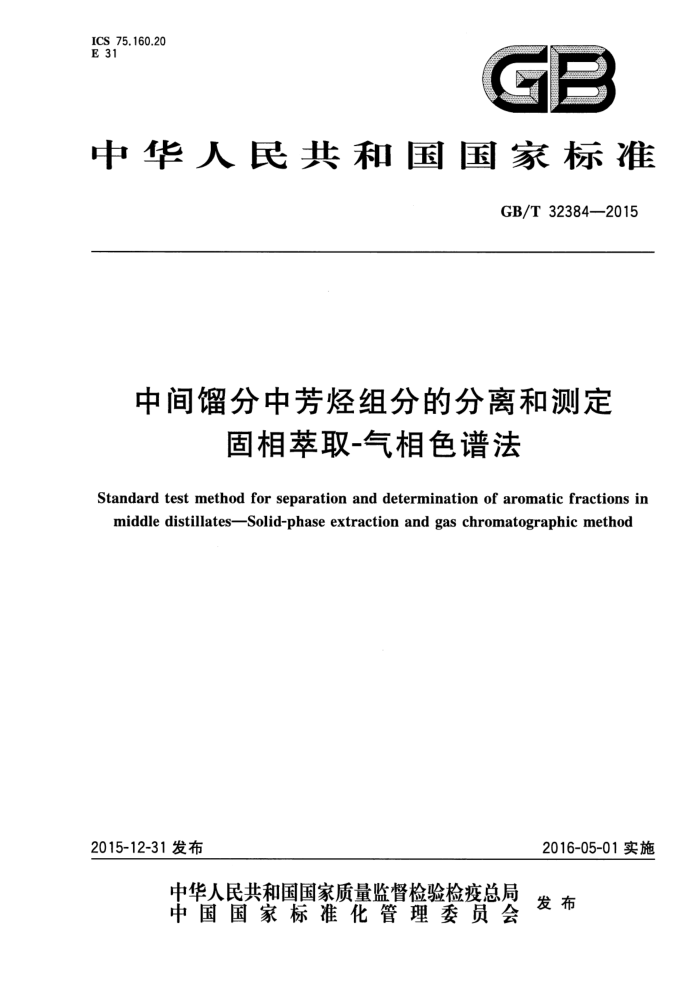

中华人民共和国国家标准
GB/T32384—2015
中间馏分中芳烃组分的分离和测定
固相萃取-气相色谱法
Standard test method for separation and determination of aromatic fractions in
middle distillatesSolid-phase extraction and gas chromatographic method
2015-12-31发布
2016-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32384—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草本标准由全国石油产品和润滑剂标准化技术委员会（SAC/TC280)提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油燃料和润滑剂分技术委员会（SAC/TC
280/SC1)归口。
本标准由中国石油化工股份有限公司石油化工科学研究院负责起草，中国石油化工股份有限公司燕山分公司、中国石油化工股份有限公司齐鲁分公司研究院、石油大学（北京)和中国石油化工股份有限公司北京化工研究院参加起草。
本标准主要起草人：刘泽龙、杨婷婷。
- GB/T32384—2015
中间馏分中芳烃组分的分离和测定
固相萃取-气相色谱法
警告一一本标准并未对所涉及的所有安全问题提出建议，本标准的用户在使用前应建立适当的安全防护措施，并确定相关规章限制的适用性。
1范围
本标准规定了采用固相萃取-气相色谱法分离并测定中间馏分，包括含脂肪酸甲酯的柴油中芳烃组分、非芳烃组分和脂肪酸甲酯组分的方法。
本标准适用于馏分范围为170℃～400℃的中间馏分，包括含有脂肪酸甲酯体积分数小于10%的柴油。 本标准分为方法一和方法二。方法一适用于不含脂肪酸甲酯的中间馏分，方法二适用于含脂肪酸
甲酯体积分数小于10%的柴油。
本标准适用于测定含芳烃组分质量分数4%~50%的中间馏分样品，含脂肪酸甲酯组分体积分数为2%～10%的柴油样品。超出该含量范围的样品本标准也能测定，但没有给出精密度数据。
按本标准方法一分析时，芳烃中包括噻盼类含硫化合物、含氮化合物和含氧化合物；按本标准方法二分析时，含氮化合物和含氧化合物包括在脂肪酸甲酯组分中，可能对结果产生影响。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1885 石油计量表（GB/T1885—1998，eqvISO91-2：1991) GB/T4756石油液体手工取样法（GB/T4756—1998，eqvISO3170：1988） GB/T6683 石油产品试验方法精密度数据确定法 GB/T20828 3柴油机燃料调合用生物柴油（BD100) SH/T0604原油和石油产品密度测定法（U形振动管法）(SH/T0604—2000，eqvISO12185：1996） SH/T0606一2005中间馏分烃类组成测定法（质谱法） ASTMD2549洗脱色谱分离高沸点油品的芳烃和非芳烃组分试验方法（Testmethodforsepara-
tion of representative aromatics and nonaromatics of high-boiling oils by elution chromatography)
3术语和定义
下列术语和定义适用于本文件。
3.1
芳烃组分aromaticfractions 包括单环芳烃、多环芳烃、芳烯烃以及含硫、含氮和含氧的化合物。
3.2
非芳烃组分non-aromaticsfractions 对于直馏及加氢馏分样品，包括链烷烃和环烷烃，对于裂化馏分样品，还包括链烯烃和环烯烃。
1 GB/T32384—2015
3.3
固相萃取分离系统 solidphaseextractionseparatingsystem 采用固相萃取原理可对中间馏分中芳烃组分、非芳烃组分以及其他化合物(如脂肪酸甲酯)组分进
行有效分离的设备。
4方法概要
方法一：将试样滴加到固相萃取柱上，采用不同极性的溶剂洗脱，分离出芳烃组分和非芳烃组分，在分离后的芳烃组分洗脱液和非芳烃组分洗脱液中加人等量的同一内标溶液，再导人气相色谱分析。根据色谱分析所得芳烃组分和非芳烃组分的峰面积和内标峰的峰面积，按照本标准规定的公式计算试样中芳烃组分和非芳烃组分的质量分数。
方法二：将试样滴加到固相萃取柱上，采用不同极性的溶剂洗脱，分离出芳烃组分、非芳烃组分及脂肪酸甲酯组分。在分离后的芳烃组分洗脱液、非芳烃组分洗脱液和脂肪酸甲酯组分洗脱液中加入等量的同一内标溶液，再导人气相色谱分析，根据色谱分析所得芳烃组分、非芳烃组分和脂肪酸甲酯组分的峰面积，各内标峰的峰面积以及脂肪酸甲酯的校正因子，按本标准规定的公式计算试样中芳烃组分、非芳烃组分及脂肪酸甲酯组分的质量分数。根据试样的密度，按照本标准规定的公式计算试样中脂肪酸甲酯组分的体积分数。
5仪器
5.1固相萃取分离系统 5.1.1 固相萃取柱：如图1所示。固相萃取柱的作用是可使中间馏分中的芳烃组分和非芳烃组分以及含脂肪酸甲酯柴油中的芳烃组分、非芳烃和脂肪酸甲酯组分有效分离。9.1和9.2的所用固相萃取柱为内加约1.5g固定相的3mL固相萃取柱。
4
P 2
5
说明： 1——样品人口； 2- 一适配器； 3- 萃取柱； 4 筛板； 5- - 固定相； 6 样品出口。
L6
图1固相萃取柱示意图
2 GB/T32384—2015
注1：符合本标准要求的固相萃取柱均可使用。 注2：固相萃取柱应放置在干燥器中保存。 注3：固相萃取柱不可重复使用。
5.1.2 锥形瓶：25mL。 5.1.3注射器：2mL0.25mL。 5.1.4移液管：1mL。 5.2 气相色谱分析系统 5.2.1 气相色谱仪：应包括汽化室、控温色谱柱箱、色谱柱、氢火焰离子化检测器和色谱工作站。符合表1所列性能和参数要求的任何气相色谱仪均可使用。 5.2.2 色谱柱：非极性石英毛细管色谱柱，使试样按沸点进行分离。 5.2.3 进样系统：可以将样品溶液导入色谱进样口，可使用微量注射器和自动进样器。 5.2.4汽化系统：可采用分流或不分流进样，但要保证进入色谱系统的实际样品量满足柱效和检测器线性范围的要求。 5.2.5检测器：火焰离子化检测器用来定量检测从色谱柱流出的组分，应有足够的灵敏度和稳定性。 5.2.6 色谱工作站：可显示采集的色谱图，测量色谱峰的峰面积，能进行必要的手动积分处理。
表1典型色谱操作参数*
色谱柱
石英毛细管色谱柱
尺寸固定相
柱长30m、内径0.25mm、膜厚0.25μm
非极性，如100%二甲基聚硅氧烷或5%苯基-甲基聚硅氧烷
温度
汽化室/℃ 检测器/℃ 色谱柱
300 350
60℃保持2min，再以40℃/min升至300℃，保持5min
载气
氮气或氮气约1.0 约20：1
柱流速/(mL/min) 分流比
检测器试样量/μL
氢火焰离子化检测器
约0.5
表中所给出的仪器参数为可选的参数条件，可使用15m～30m柱长、内径0.15mm0.32mm的色谱柱，选择合适的色谱柱升温程序，以能保证所分析试样中的溶剂、样品和内标完全分离即可。
试剂与材料
6
6.1 试剂 6.1.1无水乙醇：分析纯。 6.1.2 ：二氯甲烷：分析纯。
警告一一有毒，若摄取或通过皮肤吸收将对人体产生伤害。 6.1.3苯：分析纯。
3 GB/T32384—2015
警告一一有毒，若摄取或通过皮肤吸收将对人体产生伤害。 6.1.4正戊烷：分析纯。 6.1.5正已烷：分析纯。 6.1.6 正十六烷：色谱纯。 6.1.7 C3o正构烷烃：色谱纯。 6.1.8 C32正构烷烃：色谱纯。 6.1.9内标溶液：Cso或C3a正构烷烃溶于正已烷中，质量浓度为0.001g/mL～0.005g/mL。 6.1.10纯生物柴油：符合GB/T20828要求的生物柴油。 6.2材料 6.2.1压缩空气：纯度不小于99.9%。
警告—高压气体，注意安全。 6.2.2氢气：纯度不小于99.9%。
警告——高压气体，极易燃。 6.2.3载气：氮气或氨气，纯度不小于99.99%。
警告—高压气体，注意安全。 6.3测定脂肪酸甲酯校正因子样品
用于测定脂肪酸甲酯和烃类响应校正因子，在计算脂肪酸甲酯含量时进行校正。测定脂肪酸甲酯的校正因子样品用纯生物柴油和正十六烷配制。配制方法为分别称取符合GB/T20828要求的纯生物柴油与正十六烷放人到一个玻璃容器中，纯生物柴油和正十六烷的质量比约为1：1。加适量二氯甲烷溶解，使样品质量分数药为1%。 6.4质量控制检查样品（方法一）
用于气相色谱系统的常规监测，通过对质量控制检查样品的分析确定气相色谱测定结果是否在精密度范围之内。质量控制检查样品用SH/T0606一2005附录A色层法（或ASTMD2549方法）分离得到的芳烃组分和非芳烃组分配制或购买得到。配制方法为分别称取由SH/T0606一2005附录A色层法（或ASTMD2549方法)分离得到的芳烃组分和非芳烃组分，放人两个玻璃容器中，分别加人等体积、 等浓度的内标溶液后摇匀，根据芳烃组分和非芳烃组分的称量比例可确定质量控制检查样品芳烃组分和非芳烃组分的含量。所配制质量控制检查样品的芳烃组分和非芳烃组分应与被测试样组成相近。 6.5质量控制检查样品（方法二）
用于气相色谱系统的常规监测，通过对质量控制检查样品的分析确定气相色谱测定结果是否在精密度范围之内。质量控制检查样品用SH/T0606一2005附录A色层法（或ASTMD2549方法）分离得到的芳烃组分、非芳烃组分以及纯生物柴油配制得到。配制方法为分别称取由SH/T0606一2005附录 A色层法（或ASTMD2549方法)分离得到的芳烃组分和非芳烃组分以及纯生物柴油，放人三个玻璃容器中，分别加人等体积、等浓度的内标溶液后摇匀，根据芳烃组分、非芳烃组分和纯生物柴油的称量比例可确定质量控制检查样品芳烃组分、非芳烃组分和脂肪酸甲酯组分含量。所配制质量控制检查样品的芳烃组分、非芳烃组分和脂肪酸甲酯组分含量应与被测试样组成相近。 6.6中间馏分参考样品
已知非芳烃和芳烃组分含量的中间馏分油，非芳烃和芳烃组分含量用SH/T0606一2005法或 ASTMD2549方法获得。
N GB/T32384—2015
6.7含脂肪酸甲酯柴油参考样品
已知非芳烃、芳烃和脂肪酸甲酯组分含量的含脂肪酸甲酯的柴油。用已知非芳烃和芳烃组分含量的中间馏分油以及纯生物柴油配制得到。所配制含脂肪酸甲酯柴油参考样品的脂肪酸甲酯组分含量应与被测试样组成相近。
7取样
除非另有规定，取样应按GB/T4756进行。样品应储存于密闭容器中。
8气相色谱仪的准备及条件的建立
8.1一般情况下，气相色谱仪连续运转时，分析试样前不需其他准备工作。如果仪器刚启动，则需按本标准及仪器说明书检查仪器状态，以确保仪器稳定 8.2通过质量控制检查样品（6.4和6.5)检验溶剂、样品和内标的分离效果，如有必要，调整色谱柱升温程序使三者达到完全分离。 8.3按9.1或9.2测定质量控制检查样品（6.4和6.5），得到芳烃组分、非芳烃组分和脂肪酸甲酯组分的含量，并与实际值比较，以确定气相色谱法测定芳烃、非芳烃组分和脂肪酸甲酯组分含量的准确性。
9试验步骤
9.1方法一：不含脂肪酸甲酯的中间馏分试样的测定 9.1.1固相萃取分离步骤 9.1.1.1取一支固相萃取柱，用0.5mL正戊烷润湿固定相。 9.1.1.2用0.25mL注射器吸取约0.1mL试样滴入固相萃取柱中的上部筛板上并被完全吸附。 9.1.1.3在固相萃取柱的样品出口下端放置一个25mL锥形瓶，依次用2mL正戊烷和0.5mL二氯甲烷与乙醇体积比为5：1的混合溶液冲洗固定相，洗脱出其中吸附的非芳烃组分，洗脱速度约为 2mL/min，非芳烃组分的洗脱液收集于此25mL锥形瓶中。待所加人的0.5mL二氯甲烷与乙醇体积比为5：1的混合溶液刚刚完全进人固定相时，更换另一个25mL锥形瓶，再用2mL二氯甲烷与乙醇体积比为5：1的混合溶液冲洗固定相，洗脱出所吸附的芳烃组分，洗脱速度约为2mL/min，芳烃组分洗脱液收集于此25mL锥形瓶中。
注：可在固相萃取柱上部的适配器上连接一个注射器加压，以控制溶剂流出速度 9.1.1.4用移液管分别取1.00mL内标物溶液加人到接收有芳烃组分和非芳烃组分洗脱液的25mL 锥形瓶中，摇匀。 9.1.2气相色谱分析 9.1.2.1气相色谱仪的准备：分析样品前需按分析步骤将仪器空运行一次，以除去气相色谱仪内的残留物质。 9.1.2.2将9.1.1.4已加人内标物的芳烃组分和非芳烃组分的洗脱液分别进行气相色谱分析，得到如图2 所示的色谱图，根据由色谱工作站积分得到的芳烃溶液色谱图中芳烃峰和内标峰的峰面积及非芳烃溶液色谱图中非芳烃峰和内标峰的峰面积，并按照式(1)和式(2)计算芳烃组分和非芳烃组分的质量分数。
注：检查色谱工作站对谱图的积分状况，以确定所有色谱峰均进行了合理的积分（垂线积分），如不合理可改变积分
参数或用手动积分功能进行重新积分。
5 GB/T 32384—2015
非芳烃
溶剂峰
非芳烃样品峰，面积为As
内标峰，面积为4ns
芳烃
溶剂峰
内标峰，面积为Ama
芳烃样品峰，
面积为A
3. 00 4.00 5.00 6.00 7. 00 8.00 9.00 10.00 11.0012.00
时间/min
图2中间馏分试样芳烃和非芳烃组分色谱图
9.2方法二：含脂肪酸甲酯的柴油试样的测定 9.2.1固相萃取分离步骤 9.2.1.1取一支固相萃取柱，用0.5mL正戊烷润湿固定相。 9.2.1.2用0.25mL注射器吸取约0.1mL试样滴入固相萃取柱中的上部筛板上并被完全吸附。 9.2.1.3在固相萃取柱的样品出口下端放置第一个25mL锥形瓶，依次用2mL正戊烷和0.5mL二氯甲烷和正戊烷体积比为1：1的混合溶液冲洗固定相，洗脱出其中吸附的非芳烃组分，洗脱速度药为 2mL/min，非芳烃组分洗脱液收集于第一个25mL锥形瓶中。待所加人的0.5mL二氯甲烷和正戊烷体积比为1：1的混合溶液刚刚完全进人固定相时，更换第二个25mL锥形瓶，再用2mL二氯甲烷和正戊烷体积比为1：1的混合溶液冲洗固定相，洗脱出所吸附的芳烃组分，洗脱速度约为2mL/min，芳烃组分洗脱液收集于第二个25mL锥形瓶中。待所加入的2mL二氯甲烷和正戊烷体积比为1：1的混合溶液刚刚完全进人固定相时，更换第三个25mL锥形瓶，最后用6mL苯和乙醇体积比为1：1的混合溶液洗脱出所吸附的脂肪酸甲酯组分，洗脱速度约为2mL/min，脂肪酸甲酯组分洗脱液收集于第三个25mL锥形瓶中。
注：可在固相萃取柱上部的适配器上连接一个注射器加压，以控制溶剂流出速度。 9.2.1.4用移液管分别取1.00mL内标物溶液加入到接收有芳烃组分、非芳烃组分和脂肪酸甲酯组分洗脱液的三个25mL锥形瓶中，摇匀。 9.2.2气相色谱分析 9.2.2.1按照9.1.2.1准备气相色谱仪。 9.2.2.2将6.3测定脂肪酸甲酯的校正因子的样品进行气相色谱分析，得到如图3所示的色谱图，根据脂肪酸甲酯和正十六烷的峰面积、配制样品时的纯生物柴油和正十六烷的称取量，按照式（3)计算脂肪酸甲酯校正因子B。 9.2.2.3将按9.2.1分离并加人内标的芳烃组分、非芳烃组分和脂肪酸甲酯组分溶液分别进行气相色谱
