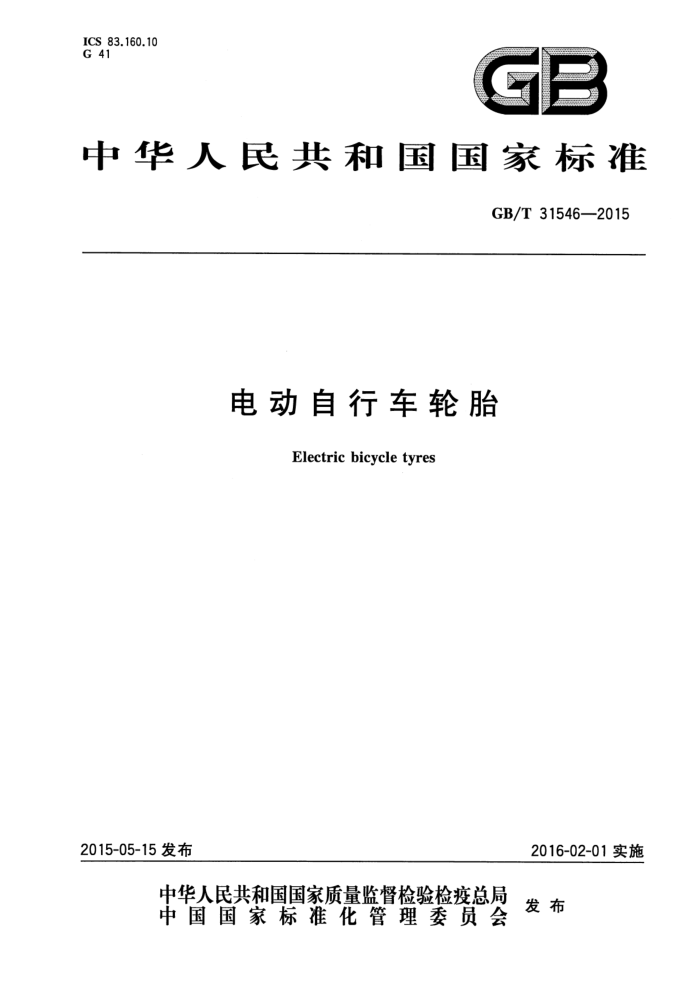

ICS 83.160.10 G 41
GB
中华人民共和国国家标准
GB/T31546—2015
电动自行车轮胎
Electric bicycle tyres
2016-02-01实施
2015-05-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31546—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。 本标准起草单位：杭州中策橡胶有限公司、广州广橡企业集团有限公司钻石车胎厂、山东新东岳集
团有限公司、天津万达轮胎集团有限公司。
本标准主要起草人：沈同祝、王继荣、陈秋发、李伊华、轩召民、王传敏、王改峰。
H GB/T31546—2015
电动自行车轮胎
1范围
本标准规定了电动自行车轮胎的术语和定义、分类、要求、试验方法、标志、运输和贮存。 本标准适用于电动自行车的充气轮胎。 本标准不适用于非充气轮胎。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6326轮胎术语及其定义 GB/T23657—2009力车轮辋系列 GB/T31548电动自行车轮胎系列 GB/T31549 电动自行车轮胎性能试验方法
3术语和定义
GB/T6326界定的以及下列术语和定义适用于本文件，
3.1
钩直边(CT)轮胎 croctchettypetyre 轮胎的胎圈芯采用钢丝或其他高强度材料、胎圈轮廊形状与钩直边(CT)轮辋相配合的轮胎。
4分类
电动自行车轮胎根据胎圈与结构形式分为三类：钩直边（CT)轮胎见图1；直边（SS)轮胎见图2；钩边(HB)轮胎见图3。
胎面胎体
胎面胎体胎侧
胎面胎体
胎侧轮辋
胎侧轮辋
轮辋
胎圈芯
胎圈芯
胎圈芯
图1钩直边(CT)轮胎断面
图2直边(SS)轮胎断面
图3钩边(HB)轮胎断面
1 GB/T31546—2015
5要求 5.1轮胎规格、基本参数和主要尺寸
轮胎的规格、基本参数和主要尺寸应符合GB/T31548的规定。 5.2外观
轮胎安装在符合GB/T23657一2009第4章～第6章中规定的或供需双方商定的轮辑上，目测时
不得有明显的摆动，轮胎的外观质量要求见附录A。
5.3性能
轮胎性能应符合表1的规定。
表1轮胎性能
序号
项目
试验
试验条款
性能指标 2PR 4PR 6PR
12 18 22
1 破坏能/J
强度试验
6.1
2
轮胎抗脱圈强度/kPa 脱圈水压试验机床试验里程/km
>550 20及其以下 3 000 20以上
6.2 6.3
耐久试验
轮胎名义外直径
Y
5000
5.4 胎面磨耗 5.4.1每条轮胎应沿周向等距离地设置不少于3个能清楚观察到的胎面磨耗标志，其胎面磨耗标志的高度应不小于0.5mm。 5.4.2轮胎两侧胎肩处应模刻出指明胎面磨耗标志位置的标记。 5.4.3轮胎使用至胎面磨耗标志时，不应继续使用。
6试验方法
6.1强度试验
轮胎的胎体强度试验按GB/T31549的规定进行。 6.2脱圈水压试验
轮胎的脱圈水压试验按GB/T31549的规定进行。 6.3耐久试验
轮胎的耐久性能试验按GB/T31549的规定进行。
2 GB/T31546—2015
7标志、运输和贮存
7.1标志 7.1.1 轮胎应有下列标志，其中a)～c)为永久性标志，d)、e)为水洗不掉的标志。标志如下：
a) 规格（层级为2者可以省略2PR)； b）商标、制造厂名或产地； c)林 标准气压，最小气压和最大负荷； d）生产编号； e）检验标记。 上述各项标志的文字不应小于3mmX3mm。
7.1.2 无内胎轮胎应标志“TUBELESS”或无内胎。 7.1.3 轮胎花纹有行驶方向的应标志行驶方向标记。 7.1.4 7.1.2及7.1.3均应为永久性标志。 7.2 2运输 7.2.1 运输轮胎时应避免日晒雨淋。 7.2.2不应将轮胎与油类、易燃及化学腐蚀等物品放在一起运输。 7.2.3 运输途中应防止轮胎遭受机械损伤。 7.3贮存 7.3.1不应露天存放轮胎，避免阳光照射。库房室温在一15℃～35℃，相对湿度不大于80%。 7.3.2轮胎堆放，可以平放或垂直堆放，但堆放的高度不应有损产品的质量。每垛轮胎上不应堆放其他物品，每4个月至少倒垛一次。 7.3.3不应将轮胎与油类、易燃及化学腐蚀性等物品存放在一起，并远离热源。 7.3.4轮胎应存放在离地面200mm以上的垫板上，并不应靠墙。 7.3.5轮胎的发货应按进货日期顺序进行。在遵守本贮存条件下，贮存期自出厂日起不超过1年。
3 GB/T31546—2015
附录A (规范性附录）外观质量要求
轮胎外观质量见表A.1。
表 A.1 轮胎外观质量
序 号 1
缺陷名称
指 标
不合格分类
无
A
帘布少层或顺层
钢丝断裂
无
2
A
7
海绵状
无
3
A
冠部脱层
无
4
胎面接头开裂
B
不露帘线线痕
5
宽度≤10mm
帘线打褶
B
6
轮胎钢丝位移≤10mm
胎圈变形
B
7
长度≤50mm
重皮裂痕
B
8
机械损伤
深度≤1/2胎侧胶厚度
B
9
10 胎冠胶边
厚度<1.5mm，花纹基部不得显线痕
c
11 花纹缺胶
c
深度≤1.5mm，累计长度≤1/4周长
12 胎侧缺胶
c
深度不得显帘线，累计长度≤1/5周长
13 胎面杂质
c
深度不得见帘线
14 气泡（泡痕；同一物质层内）
直径≤10mm，数量≤4个
C GB/T31546—2015
表A.1(续)
不合格分类
指 标
序 号
缺陷名称
c
直径≤5mm，数量≤4个
15 胎侧层间小气泡
c
16 胎耳不满(或软边)
深度≤2mm，累计长度≤1/4周长
17 帘线稀缝注：不合格分类中，A类为极严重缺陷，B类为严重缺陷，C类为轻缺陷。
c
缝宽度≤3mm，数量≤5处
