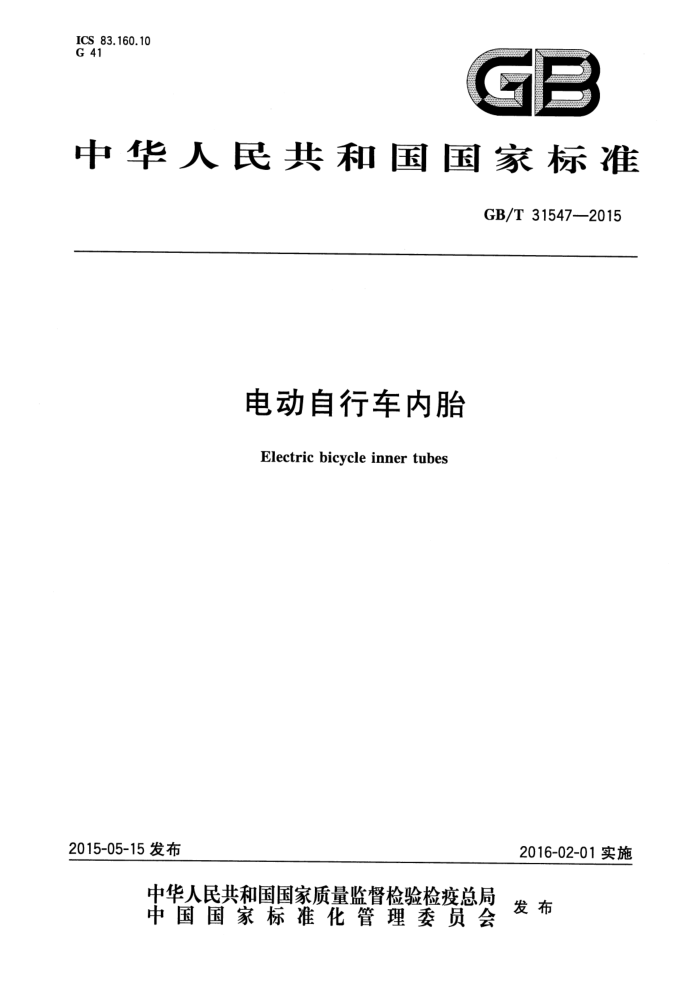

ICS 83.160.10 G 41
G
中华人民共和国国家标准
GB/T 31547—2015
电动自行车内胎 Electric bicycle inner tubes
2015-05-15发布
2016-02-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 31547—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。 本标准起草单位：建泰橡胶(深圳)有限公司、徐州汉邦轮胎有限公司、广州广橡企业集团有限公司
钻石车胎厂。
本标准主要起草人：陈青松、刘岩、李伊华、黄国穗、林永吉。
1 GB/T 31547—2015
电动自行车内胎
1范围
本标准规定了电动自行车内胎的种类、要求、试验方法和标志。 本标准适用于装配电动自行车轮胎的模型硫化内胎。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T528 3硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB1796.1轮胎气门嘴第1部分：压紧式内胎气门嘴 GB1796.2 2轮胎气门嘴第2部分：胶座气门嘴 GB/T31546 电动自行车轮胎 GB/T31548 电动自行车轮胎系列 GB/T31549 电动自行车轮胎性能试验方法
3种类
按内胎制造所用材料的不同分为两类：
一天然橡胶及以天然橡胶为主的内胎为A类；丁基橡胶及以丁基橡胶为主的内胎为B类。
4要求 4.1规格尺寸
内胎规格尺寸应符合GB/T31546、GB/T31548规定的相应外胎的配套要求。 4.2气门嘴
气门嘴的性能、尺寸、要求应符合GB1796.1和GB1796.2的规定。 4.3 B 外观质量
内胎外观应厚度、形状均匀，无伤痕、裂口、气泡、海绵状、杂质等影响使用性能的缺陷。 4.4性能 4.4.1气密性能
内胎气密性能应通过5.1的试验。
1 GB/T 31547—2015
4.4.2其他主要性能
内胎的其他主要性能应符合表1的规定：
表1 内胎的其他主要性能
性能指标
序号
项目
试验条款
试验
A类 ≥500 ≥7.5
B类 ≥450 ≥3.4
5.2 5.3
扯断伸长率/% 接头拉伸强度/MPa 胶座气门嘴底座与胎身的 胶座气门嘴底座与胎身粘粘合强力/N
拉伸试验接头拉伸强度试验
1
2
>150
5.4
合强力试验"
内胎的 外径20及其以下 '3 000 规格 外径20以上 5 000
5.5
机床试验里程/km
耐久性能试验
4
胶座气门嘴底座与胎身粘合强力试验不适用于压紧式气门嘴，
5 试验方法
5.1气密性试验 5.1.1将内胎充气到原设计模型断面直径最大值不超过120%，在室温下放置12h。 5.1.2检查是否有泄漏气现象，无明显泄漏气现象的为合格品。 5.1.3如有明显泄漏气现象，应按上述相同条件重新充气，并浸入水中1min，如有1个以上气泡冒出，即为不合格品。但气门嘴部位允许修理后再次按上述方法进行试验。 5.2拉伸试验
拉伸试验按GB/T528规定进行。采用1型裁刀，测定伸长率时，在内胎非接头处同一段的冠部中心、基部中心、上模中心、下模中心处，沿胎体圆周方向各取1个试样（如图1所示）。试验结果采取去掉最大值和最小值的方法，按式(1)计算：
TE=2+xs
.(1)
2
式中： TE
扯断伸长率，%；试样的测定值（1>2：>4），%。
2 GB/T 315472015
气门嘴位置
拉伸试验取样
接头强
设试验取样位罩
接头处
图1试样的选择
5.3接头拉伸强度试验
试样：在内胎接头处的冠部中心、基部中心、上模中心、下模中心，用1型裁刀沿胎体圆周方向各取试样 1个（如图1所示），试验方法按GB/T528的要求，试验结果采取去掉最大值和最小值的方法，按式(2)计算：
TB= S +S:
·(2)
2
式中： TB S1、S2、S3、S.——试样的测定值(S1>S2>S>S4)，单位为兆帕(MPa)。
接头拉伸强度，单位为兆帕（MPa)；
5.4胶座气门嘴底座与胎身粘合强力试验
在内胎气门嘴两侧，从胎身圆周方向一端距气门嘴胶座10mm，另一端距胶座100mm处裁取试样。用拉力试验机一夹具夹住试样的气门嘴主体，另一夹具夹住试样的胎身长端，以500mm/min土 25mm/min的拉伸速度进行粘合强力试验。允许气门嘴主体和橡胶胶座间拉开或胎体扯断，在胶座底座上的胎身胶粘合面积达50%以上者视作胎体扯断，均视为合格。 5.5耐久性能试验
按GB/T31549的规定执行，试验后按5.1的试验方法作气密性试验。
6标志
每条内胎应具有下列标志，其中a)和b)项为永久性标志，c)和d)项为水洗不掉的印痕。标志如下：
a) 规格； b) 商标； c) 制造日期或代号； d) 检验标记。 中华人民共和国
