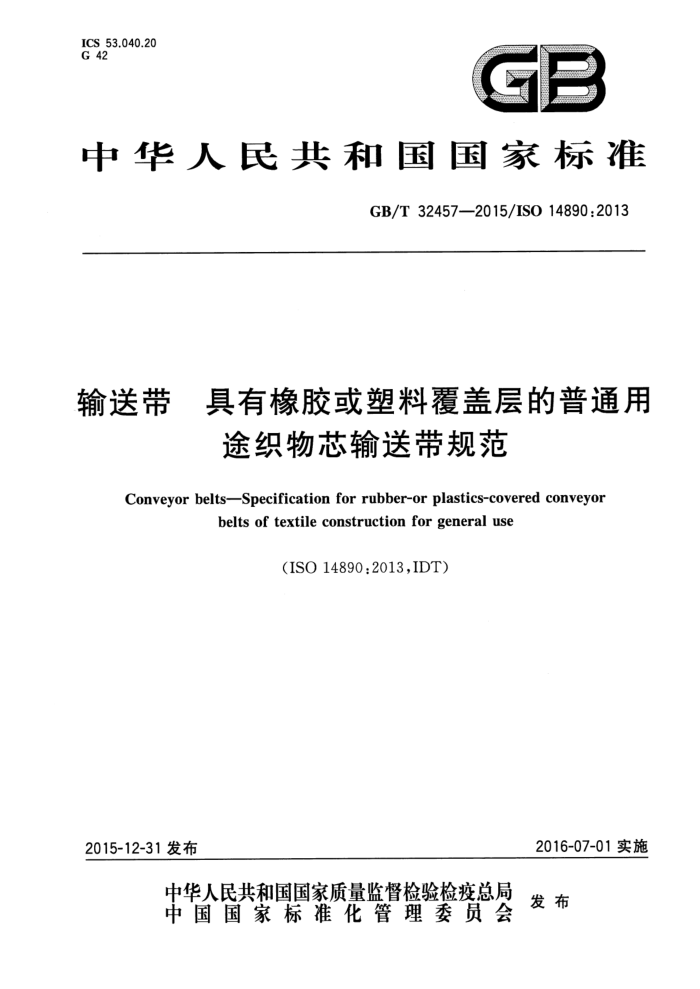

ICS 53.040.20 G 42
A
中华人民共和国国家标准
GB/T32457—2015/ISO14890:2013
输送带 具有橡胶或塑料覆盖层的普通用
途织物芯输送带规范
Conveyor belts-Specification for rubber-or plastics-covered conveyor
belts of textile constructionforgeneral use
(ISO14890:2013,IDT)
2016-07-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32457—2015/ISO14890:2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准使用翻译法等同采用ISO14890：2013《输送带具有橡胶或塑料覆盖层的普通用途织物芯
输送带规范》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T528一2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（ISO37：2005，IDT) GB/T3512—2014 4硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（ISO188：2011， IDT) GB/T3690—2009 织物芯输送带 全厚度拉伸强度、拉断伸长率和参考力伸长率试验方法(ISO283：2007,IDT) GB/T6759—2013 输送带 层间粘合强度试验方法（ISO2522007，IDT) GB/T7983—2013 输送带 横向柔性（成槽性）试验方法（ISO703：2007，MOD） GB/T9867—2008 硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法） (ISO4649:2002,IDT) GB/T32331—2015 织物芯输送带 带总厚度和各层厚度 试验方法（ISO583：2007，IDT) HG/T2410—2006 输送带取样(ISO282：1992,IDT）
-
本标准做了下列编辑性修改：
增加了标记示例4中的注，说明SW(1)的含义；将示例2的表中层数“5"更正为“2”。
本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会（SAC/TC428)归口。 本标准起草单位：青岛橡六输送带有限公司、山西凤凰胶带有限公司、安徽中意胶带有限责任公司、
浙江三维橡胶制品股份有限公司、山东晨光胶带有限公司、沈阳泰丰胶带制造有限公司。
本标准主要起草人：张墩、届文德、宋长江、张国方、刘生平、王博、张静。
I GB/T32457—2015/ISO14890:2013
输送带具有橡胶或塑料覆盖层的普通用
途织物芯输送带规范
1范围
本标准规定了在平形或槽形托辊上使用的具有橡胶或塑料覆盖层的普通用途织物芯输送带的技术要求。
本标准适用于具有橡胶或塑料覆盖层的普通用途织物芯输送带。 本标准不适用于ISO21183-1规定的轻型输送带。 附录A中的条款不是本标准的内容，但生产商和购买方需要对其中的内容达成协议。 附录B中给出了购买方在购买带时需提供的详细信息。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO37硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（Rubber，vulcanizedor thermoplasticDetermination of tensile stress-strainproperties)
ISO188硫化橡胶或热塑性橡胶热空气加速老化和耐热测试（Rubber，vulcanizedorthermo plasticAccelerated ageing and heat resistance tests)
ISO252输送带层间粘合强度试验方法（Conveyorbelts一Adhesionbetweenconstitutiveel- ements-Test methods)
ISO282输送带取样（Conveyorbelts-Sampling） ISO283织物芯输送带全厚度拉伸强度、拉断伸长率和参考力伸长率试验方法（Textilecon
veyor beltsFull thickness tensile strength,elongation at break and elongation at the reference load Test method)
ISO583织物芯输送带带总厚度和各层厚度试验方法（Conveyorbeltswithatextile carcass—Total belt thickness and thickness of constitutive elements—Test methods)
ISO703输送带横向柔性（成槽性）试验方法［Conveyorbelts一Transverseflexibility (troughability)—Test method)
ISO4649硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法）（Rubber，vulcanized or thermoplasticDetermination of abrasion resistance using a rotating cylindrical drum device)
ISO10247输送带覆盖层性能类别（Conveyorbelts-Characteristicsof covers-Classifica tion)
ISO16851织物芯输送带环形输送带（拼接）净长度的测定［Textileconveyorbelts一Determi- nation of the net length of an endless(spliced)conveyor belt]
EN12882普通用途输送带导电性和可燃性安全要求（Conveyorbeltingforgeneralpurpose useElectrical and flammability safetyrequirements)
1 GB/T32457—2015/ISO14890:2013
3术语和定义
下列术语和定义适用于本文件。
3.1
拉伸强度 tensile strength 拉伸试验的最大测量力除以试样的宽度。 注：以牛顿每毫米(N/mm)表示。
3.2
参考力referenceforce 参考负荷referenceload 参考力等于带的公称全厚度纵向拉伸强度的10%乘以以毫米为单位的试样宽度。 注：单位为牛顿(N)。 示例：公称拉伸强度=1600N/mm；参考力=160N/mm; 25mm试样的参考力=25mmX160N/mm=4000N。
3.3
大片带slabbelting 先制成大宽度的带，再按照拟安装宽度分割的输送带。
3.4
整体织物芯输送带 solidwovenbelting 以整体织物作带芯的输送带，整体织物是由多层经、纬线构成且在织造中各层互相交织或由另外的
接结线结合为一体的织物。 3.5
单层芯带 mono-plybelting 带芯由一层织物构成的输送带。
3.6
双层芯带 duo-plybelting 带芯由两层织物构成且两层织物由足够厚的弹性体中间层粘合在一起的输送带。
3.7
多层芯带 multi-plybelting 带芯由多层织物构成且相邻织物由弹性体中间层粘合在一起的输送带。
3.8
主承载线 primaryyarn 对带的拉伸强度的贡献大于50%的织物纱线。
3.9
次承载线 secondaryyarn 对带的拉伸强度的贡献小于50%的织物纱线。
4标记
4.1 带的标记
带按照下列输送带的特征进行标记：
2 GB/T32457—2015/IS014890:2013
a) 按本标准（GB/T32457)进行试验； b) 要求的长度，单位为米； c) 要求的宽度，单位为毫米（见表4）； d) 带芯经线和纬线的纤维类型，如涤纶（E)（经线)和锦纶(P)（纬线)(EP)（见表1)； e) 全厚度拉伸强度，单位为牛顿每毫米（N/mm）（见表8）； f) 输送带的层数或型号（见第3章）； g) 上覆盖层厚度，单位为毫米； h) 下覆盖层厚度，单位为毫米（见第5章）； i) 覆盖层类别（见表5)； j) 按照EN12882要求的安全类别。
表1纱线标记代码
纱线棉线人造棉人造丝
代码字母
B N R P E D G
聚酰胺纤维（锦纶）聚对苯二甲酸乙二酯（涤纶）芳族聚酰胺纤维(芳纶)
玻璃
注：如果织物包含次承载线，其标记字母应加括号。
4.2 订货示例
下面是订货示例。 a）示例1：多层芯带一条长400m，宽1200mm的带，纵向织物材质为涤纶（E)，横向织物材质为锦纶（P)，最小全厚度拉伸强度为
1000N/mm，具有5层带芯织物，上覆盖层厚度为4mm，下覆盖层厚度为2mm，覆盖层性能为表5的H类，符合 EN12882的1级安全要求。
示例1：标记
覆盖层厚度
按照EN12882
长度 宽度 织物材料 m mm
覆盖层 要求的安全
拉伸强度 N/mm
mm
层数
ISO
类别
等级 1
经线 纬线
下 2
上 4
1 000
H
14890 400 1 200 E
P
5
b) 示例2：双层芯带 -条长200m，宽1000mm的带，纵向织物材质为涤棉（EB)，横向织物材质为锦棉（PB)，最小全厚度拉伸强度为
800N/mm，具有2层带芯织物，上、下覆盖层厚度均为1.5mm，符合EN12882的2A级安全要求。
示例2：标记
覆盖层厚度
覆盖层 按照EN12882
长度 宽度 织物材料 m mm
拉伸强度 N/mm
层数
mm
要求的安全
ISO
类别
等级 2A
经线 纬线
上 1.5 1.5 N/A
下
14890 400 1 000 EB PB
800
2
3 GB/T32457—2015/IS014890:2013
c）示例3：单层芯带条长150m，宽1200mm的单层芯带，经线织物材质为涤纶（E)，纬线织物材质为锦纶（P)，全厚度拉伸强度为
630N/mm，上覆盖层厚度为6mm，下覆盖层厚度为2mm，覆盖层性能为表5的D类，符合EN12882的1级安全要求。
示例3：标记
覆盖层厚度
按照EN12882 要求的安全
织物材料
拉伸强度
覆盖层类别 D
长度 宽度
m mm 经线 纬线 N/mm 层数 14890 150 1 200 E P
mm
ISO
等级 1
上 6
下 2
630
1
d）示例4：整体织物芯带一条长300m，宽1600mm的整体织物芯带，由材质为涤纶与锦纶混纺（EP)的经线、材质为锦棉(PB)的纬线和材
质为整体编织棉（B)的经线层构成，最小拉伸强度为1250N/mm，上、下覆盖层厚度均为1.5mm，符合EN12882的3A 级安全要求。
示例4：标记
覆盖层厚度
按照EN12882
长度 宽度 织物材料 m
拉伸强度 N/mm
覆盖层
ISO
层数
mm
类别 要求的安全
mm
等级 3A
经线 纬线
下
上
14890 300 1 600 (EP)B PB
1 250 SW(1) 1.5 1.5 N/A
注：SW(1)为整体织物芯带的缩写。
5 结构
带芯应由一层或多层织物或整体织物组成，且应涂覆有或浸渍有橡胶或塑料混合物。 如果在带芯层与覆盖层之间或覆盖层内部设有网眼布、帘布或线绳层作为缓冲层，用来保护带芯，
这样的缓冲层厚度应作为覆盖层厚度部分，而不能加在带芯层厚度上。
如果在带芯的一面或两面有与带芯编织在一起的织物层，则其厚度应作为带芯层厚度的一部分。 注：输送带的外表面通常设有一定厚度和质量的弹性体材料，输送带制作根据输送机的设计或预期用途也可以由
单面或双面挂胶或不挂胶的织物构成。
6长度
6.1 如果订货时订购的是有端带，则该带的长度应符合表2规定的极限偏差。 6.22 有接头的环形带的长度以“净环形长度”表示，按ISO16851测定时其长度应符合表3规定的极限偏差。
建议用户提供的订货长度包括进行试验所需要的长度和制作硫化接头所需要的长度。
表2有端带的长度极限偏差
带的交货条件
交货长度与订货长度之间的最大容许差值
大片带所提供的是一段带
±5% +2.5% 0
每段带长度 ±5%
各带段长度之和
所提供的是几段带
+2.5% 0
4 GB/T32457—2015/ISO14890:2013
表3环形带长度极限偏差
极限偏差 ±50 mm ±75 mm ±0.5%
带长度 ≤15m
>15 m ≤20m
>20 m
7 宽度
带宽度及其相关的极限偏差见表4。
表4 输送带宽度及极限偏差
宽度极限偏差
带的标称宽度/mm
300 400 450* 500 600 650 750* 800 900* 1 000 1 050* 1 200 1 350* 1 400 1 500* 1 600 1 800 2 000 2 200 2 250* 2 400 2 500* 2 600 2 750* 2 800 3 000 3 200
±5 mm
±1%带宽
仅适用于已有装置的替换带的宽度，不宜作为将来新设计带的依据
5 GB/T32457—2015/ISO14890:2013
8覆盖胶
注：见表5。 8.1如果覆盖胶为H、D或L级，它应符合表5的相应要求，并且在70℃条件下按ISO188标准进行 168h老化后，其拉伸强度和拉断伸长率的变化量应不大于老化前初始值的25%。 8.2如果按ISO583规定的试验方法测定的覆盖胶厚度在0.8mm～1.6mm，试样厚度应为该带所能取得的最大厚度，对表5中给出的拉伸强度和伸长率的值应允许一15%的极限偏差。
表5输送带覆盖胶的类别
覆盖胶最小拉伸强度
最大体积磨耗量
最小拉断伸长率
覆盖层级别
N/mm 24 18 15 ISO 37
% 450 400 350 ISO 37
mm3 120 100 200
H D L
试验方法注1：这些值将有助于根据用途或被输送物料选择合适的覆盖层胶料。其他值，比如抗撕裂强度，在需要的情况
ISO4649方法A
下也可考虑在内。覆盖层在使用中包括耐磨耗和抗切割性在内的可靠评估不能单纯有拉伸强度，拉断伸长率和磨耗量来决定。输送带覆盖层的级别H、D和L与ISO10247相一致。
注2：对于特殊用途（如安全性、耐油性或耐热性)要求的其他材料或质量的覆盖层，客户和制造者需就覆盖层的
特殊性达成协议。
9带总厚度和覆盖层厚度的极限偏差
9.1带总厚度的极限偏差
如果按ISO583规定的方法测定的3、5或8个带总厚度的平均值等于或小于10mm，带的最大厚度和最小厚度之间的最大容许差值应不大于1mm，对于整芯带，最大容许公差应不大于1.5mm。
当以ISO583标准方法测量，如果输送带全厚度的3、5或8个平均值大于10mm，输送带的最大厚度和最小厚度之间的最大允许差值应不大于平均值的10%，对于整体织物芯带，最大容许差值应小于平均值的15%。 9.2 覆盖层厚度的极限偏差
当按ISO583中的一种方法测定时，覆盖层厚度的平均值比规定厚度小的差值应不大于表6中给出值。
6覆盖层厚度的极限偏差
表6
特性项目
要求
正值：不限制负值：如果规定厚度等于或小于4mm，极限偏差为一0.2mm。 如果规定厚度大于4mm，极限偏差为一5%
规定覆盖层厚度的最大容许偏差
6
