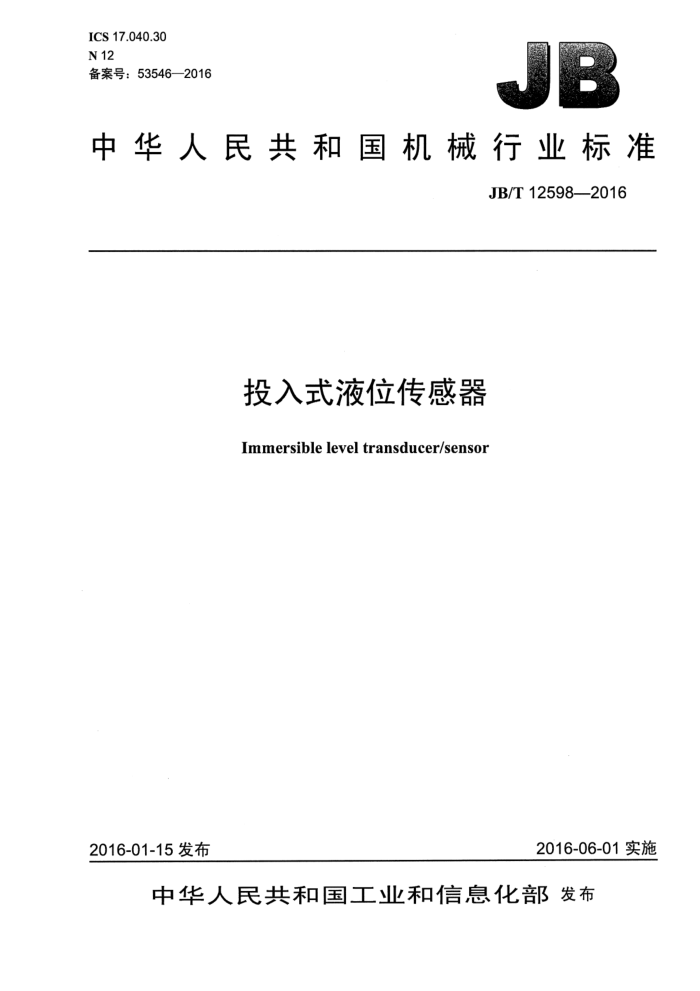

ICS 17.040.30 N 12 备案号：53546—2016
B
中华人民共和国机械行业标准
JB/T12598—2016
投入式液位传感器
Immersibleleveltransducer/sensor
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12598—2016
目 次
前言
II
范围 2 规范性引用文件 3 术语和定义 A
1
分类与命名. 5 基本参数， 6 要求.. 1 试验方法， 8 检验规则， 9 标志、包装、运输和贮存
12 14
表1 产品防雷等级.. 表2 液位传感器准确度等级、非线性、迟滞、重复性表3 热零点漂移和热满量程输出漂移表4 检验项目和检验顺序
..:
000s00s0s000s000s0005
6 12 JB/T12598—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准负责起草单位：昆山双桥传感器测控技术有限公司。 本标准参加起草单位：沈阳仪表科学研究院有限公司、传感器国家工程研究中心、国家仪器仪表元
器件质量监督检验中心。
本标准主要起草人：王冰、周峰、王文襄、徐秋玲、于振毅、毛超民、郭鹏。 本标准为首次发布。
II JB/T12598—2016
投入式液位传感器
1范围
本标准规定了投入式液位传感器的术语和定义、分类与命名、基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于投入式液位传感器（以下简称液位传感器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2423.1—2008 电工电子产品环境试验 第2部分 试验方法试验A：低温 GB/T2423.2—2008 电工电子产品环境试验 第2部分 试验方法试验B：高温 GB/T2423.3—2006 电工电子产品环境试验 第2部分 试验方法试验Cab：恒定湿热试验 GB/T2423.5—1995 电工电子产品环境试验 第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10—2008 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.15—2008 电工电子产品环境试验第2部分：试验方法试验Ga和导则：稳态加速度 GB/T2423.16—2008 电工电子产品环境试验第2部分：试验方法试验J及导则：长霉 GB/T2423.17—2008 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22——2012 环境试验第2部分：试验方法试验N：温度变化 GB/T2829—2002月 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4208一2008外壳防护等级（IP代码） GB/T7665—2005 5传感器通用术语 GB/T7666—2005传感器命名方法及代码 GB/T15478压力传感器性能试验方法 GB/T17626.1—2006电磁兼容试验和测量技术抗扰度试验总论
3术语和定义
GB/T7665一2005界定的术语和定义适用于本文件。
3.1
投入式液位传感器immersibleleveltransducer/sensor 利用测量液体介质中传感器感压部分所在位置的压力来推算液位高度的传感器。
4分类与命名
4.1分类 4.1.1按不同的测量原理
液位传感器可分为压阻式液位传感器、电容式液位传感器、电感式液位传感器、应变电阻式液位传
1 JB/T12598—2016
感器等。 4.1.2按现场的使用要求
液位传感器可分为一般型液位传感器和防雷型液位传感器。
4.1.3按安装结构的要求
液位传感器可分为一体式液位传感器和分离式液位传感器。 4.2命名
液位传感器型号命名应符合GB/T7666一2005的规定。
5基本参数
5.1 测量范围
液位传感器的测量范围应符合产品技术条件（详细规范）的规定。除另有规定外，液位传感器的测量范围推荐从下列数据中选取：
±1×10″、±1.6×10"、±2×10″、±2.5×10″、±3×10″、±4×10″、±5×10"、±6×10″、±8×10″。 其中n为整数，n=0，土1，土2，土3，… 测量范围的单位为：Pa、mmH2O、mH2O、毫米测量介质、米测量介质。
5.2输出模式 5.2.1输出模式分类
液位传感器的输出可分为模拟输出、数字输出、模拟与数字混合输出。 5.2.2模拟输出
液位传感器的输出信号为直流电流或直流电压信号，如4mA～20mA直流电流、0V～5V直流电压、0V~10V直流电压等。 5.2.3数字输出
液位传感器的输出信号为数字信号，如符合RS232、RS485、CAN、FF通信协议等。 5.2.4模拟与数字混合输出
液位传感器除了输出模拟输出信号外，同时在其信号上调制了数字信号，如符合HART协议等。 5.3被测介质的类型
产品技术条件（详细规范）应规定适用的被测介质的类型，如腐蚀性介质、非腐蚀性介质、导电性介质、非导电性介质等。 5.4与被测介质相接触的材料
产品技术条件（详细规范）应列出液位传感器与被测介质相接触的材料的名称、牌号。 5.5工作温度范围
液位传感器的工作温度范围应符合产品技术条件（详细规范）的规定，推荐工作温度范围下限值为：
2 JB/T12598—2016
-40℃、-30℃、-20℃、-10℃、0℃、5℃，环境温度下限要求被测量介质不能凝固或者只能部分凝固；推荐工作温度范围上限值为：40℃、50℃、60℃、70℃、85℃、100℃、125℃、150℃、175℃、200℃、 300℃、350℃、400℃、450℃、500℃。 5.6补偿温度范围
液位传感器补偿温度应在工作温度范围之内，应符合产品技术条件（详细规范）的规定。 补偿温度的下限值推荐优先从下列数值中选取：-40℃、-30℃、-20℃、-10℃、0℃、10℃、20℃。 补偿温度的上限值推荐优先从下列数值中选取：40℃、50℃、60℃、70℃、85℃、100℃、125℃、
150℃、200℃。
5.7贮存温度范围
贮存温度范围的下限值通常比工作温度下限值低10℃，贮存温度范围的上限值通常等于或高于工作温度上限值。 5.8激励
应给出液位传感器的激励电源，包括额定激励电压（电流）和最大激励电压（电流）。 5.9产品防护 5.9.1防护类型
液位传感器的防护指标主要包括防水密封、抗压强度、抗拉强度及防生物攀附。 5.9.2防水密封
液位传感器的防水密封等级应符合GB4208一2008的规定，需选取IP68级或以上。 5.9.3抗压强度
液位传感器包含线缆应能在满量程被测介质中及工作温度上限值范围内不发生形变，或产生其他影响液位传感器输出特性的因素。 5.9.4抗拉强度
液位传感器的线缆应能在满量程被测介质压力中及工作温度上限值范围内承受线缆自身、液位传感器探头及所挂坠重物体的荷载，或液位传感器的抗拉强度应符合产品技术条件（详细规范）的规定。 5.9.5防生物攀附（适用时）
在特定场合（如海洋水），液位传感器感压腔的设计应能防止由生物攀附导致的传感器输出特性异
常。 5.10防雷等级
防雷型液位传感器的防雷等级一般分为四级，见表1。
表1产品防雷等级开路电压峰值土10%kV
短路电流峰值土10%kA
防雷等级一级二级
0.25 0.5
0.5 1.0 JB/T12598—2016
表1产品防雷等级（续）
防雷等级三级四级
开路电压峰值土10%kV
短路电流峰值土10%kA
2.0 4.0 特定
1.0 2.0 特定
x
注：“X”可以是高于、低于或在其他等级之间的任何等级，该等级可以在产品技术条件（详细规范）中规定。
6要求
6.1产品技术条件（详细规范）
产品技术条件（详细规范）由生产厂根据本标准结合液位传感器的具体技术参数制定；详细规范应符合本标准的相关规定：对于本标准没有规定的，详细规范可引用其他相关标准，并在规范性引用文件中标明所引用标准。当本标准的要求与详细规范的要求不一致时，应以详细规范为准。 6.2外部连接性能 6.2.1外观
液位传感器外观应符合下列要求： a）表面应光洁，无明显的瑕疵、划痕、锈蚀和损伤，无影响寿命、使用性能的其他缺陷，安装螺
纹部分应无毛刺； b）产品信息应清晰地标刻在壳体上，信息应包含产品型号、产品编号、测量量程、准确度等级、
供电方式及输出方式等： c）电缆线应完整、无破皮或划伤； d）防雷产品的防雷标志应明显、清晰。
6.2.2外形及安装尺寸
液位传感器的外形及安装尺寸应符合产品技术条件（详细规范）的规定。 6.2.3电气连接
液位传感器的电气连接方式应符合产品技术条件（详细规范）的规定。 6.2.4质量
液位传感器质量应符合产品技术条件（详细规范）的规定。 6.3电气性能 6.3.1绝缘电阻
液位传感器的绝缘电阻应符合产品技术条件（详细规范）的规定。 6.3.2绝缘强度（介质耐电压）（适用时）
液位传感器的绝缘强度应符合产品技术条件（详细规范）的规定。
4 JB/T12598—2016
6.4静态性能 6.4.1零点输出
液位传感器的零点输出应符合产品技术条件（详细规范）的规定。 6.4.2满量程输出
液位传感器的满量程输出应符合产品技术条件（详细规范）的规定。 6.4.3准确度
液位传感器的准确度应符合产品技术条件（详细规范）的规定，推荐从表2的数值中选取。
表2液位传感器准确度等级、非线性、迟滞、重复性
非线性 %FS ≤0.02 ≤0.05 ≤0.10 ≤0.25 ≤0.5 ≤1.0 ≤2.5
迟滞 %FS ≤0.02 ≤0.05 ≤0.10 ≤0.25 ≤0.5 ≤1.0 ≤2.5
重复性 %FS ≤0.02 ≤0.05 ≤0.10 ≤0.25 ≤0.5 ≤1.0 ≤2.5
准确度 %FS ±0.05 ±0.1 ±0.25 ±0.5 ± 1.0 ±2.5 ± 5.0
准确度等级
0.05 0.1 0.25 0.5 1.0 2.5 5.0
6.4.4非线性
液位传感器的非线性应符合产品技术条件（详细规范）的规定，推荐从表2的数值中选取。 6.4.5迟滞
液位传感器的迟滞应符合产品技术条件（详细规范）的规定，推荐从表2的数值中选取。 6.4.6 重复性
液位传感器的重复性应符合产品技术条件（详细规范）的规定，推荐从表2的数值中选取。 6.5稳定性能 6.5.1零点漂移
液位传感器在规定时间内的零点漂移应符合产品技术条件（详细规范）的规定。 规定时间推荐选取：4h、8h、24h、72h、96h、120h。 漂移量推荐选取：小于0.05%FS、小于0.1%FS、小于0.25%FS、小于0.5%FS。
6.5.2零点长期稳定性（适用时）
在规定的时间周期内，液位传感器零点长期稳定性应符合产品技术条件（详细规范）的规定。 时间周期推荐选取：28d、56d、84d、168d、336d、365d。
