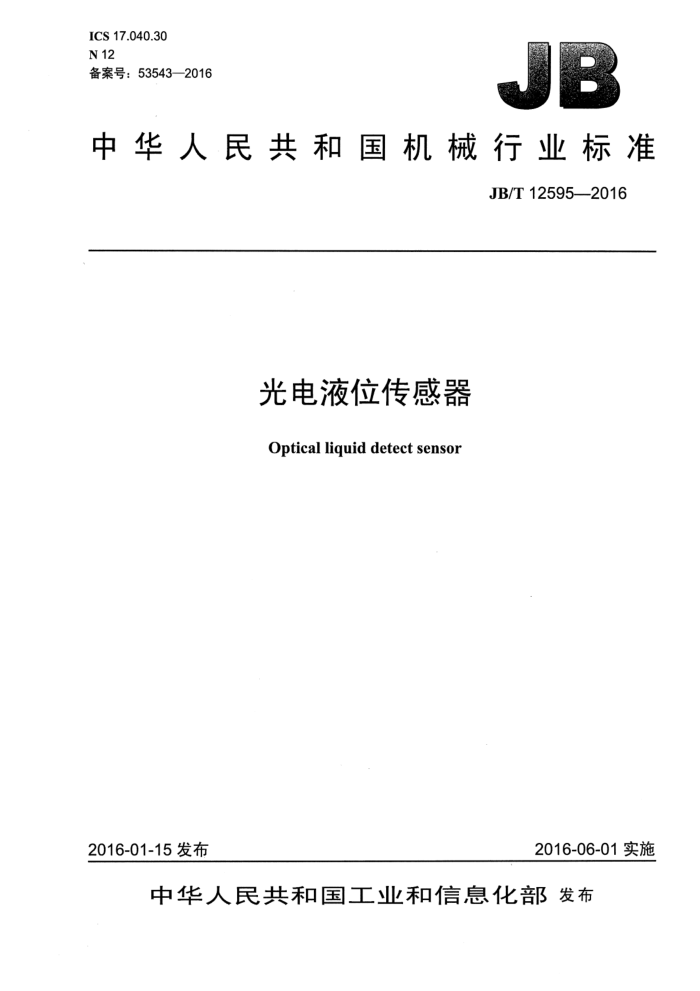

ICS 17.040.30 N 12 备案号：53543—2016
中华人民共和国机械行业标准
JB/T12595—2016
光电液位传感器
Optical liquid detect sensor
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12595—2016
目 次
前言. 1 范围... 2 规范性引用文件， 3术语和定义 4分类与命名 4.1分类.. 4.2命名.. 4.3图形符号 5基本工作参数. 5..1工作范围.. 5.2工作温度范围...
III 1
5.3 贮存温度范围， 5.4被测介质的类型. 5.5工作电源.. 5.6外壳防护等级... 6要求 6.1产品技术条件（详细规范） 6.2 外观 6.3 外形及安装尺寸. 6.4 电气连接， 6.5 质量... 6.6 电气性能... 6.7 静态性能... 6.8 环境性能..
.3
3
6.9 高温电寿命（适用时） 6.10疲劳寿命（适用时）试验方法. 7.1 环境条件. 7.2 试验前准备.. 7.3 外观.. 7.4 外形及安装尺寸 7.5 电气连接 7.6 质量. 7.7 电气性能. 7.8 静态性能.. 7.9 环境性能.. 7.10 高温电寿命. 7.11 疲劳寿命.
+.++ JB/T12595—2016
检验规则. 8.1 检验分类， 8.2出厂检验. 8.3型式检验， 9标识、包装、运输和贮存 9.1产品标识 9.2 包装.. 9.3 运输和贮存
.9 ..9 10 .10 11 .. 11 .11
8
.....
.
..12
表1产品技术条件表2试验电压. 表3检验项目.
3
9
.10
II JB/T12595—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表标准化技术委员会（CMIF/TC17）归口。 本标准负责起草单位：苏州中鉴传感股份有限公司。 本标准参加起草单位：沈阳仪表科学研究院有限公司、北京鑫诺金传感技术有限公司、威海诺金传
感技术有限公司、传感器国家工程研究中心、国家仪器仪表元器件质量监督检验中心。
本标准主要起草人：郭宏、田继忠、王莉莎、申爱群、徐秋玲、刘沁、殷波。 本标准为首次发布。
III JB/T12595—2016
光电液位传感器
1范围
本标准规定了光电液位传感器的术语和定义、分类与命名、基本工作参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于光电液位传感器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1—2008 电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2—2008 电工电子产品环境试验 第2部分：试验方法试验B：高温 GB/T2423.3—2006 电工电子产品环境试验 第2部分：试验方法·试验Cab：恒定湿热试验 GB/T2423.5—1995 电工电子产品环境试验 第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10—2008 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.15—2008 电工电子产品环境试验第2部分：试验方法试验Ga和导则：稳态加速
度
GB/T2423.16—2008 电工电子产品环境试验第2部分：试验方法试验J及导则：长霉 GB/T2423.17—2008 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22—2012 环境试验第2部分：试验方法试验N：温度变化 GB/T2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4208—2008 ：外壳防护等级（IP代码） GB/T7665—2005传感器通用术语 GB/T7666—2005 传感器命名法及代号 GB/T13384一2008机电产品包装通用技术条件 GB/T14479传感器图用图形符号 GB/T17626.1一2006电磁兼容试验和测量技术抗扰度试验总论 GB/T25480一2010仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
GB/T7665一2005界定的以及下列术语和定义适用于本文件。
3.1
光电液位传感器opticalliquiddetectsensor 监控系统的一个部件，利用光学反射与折射原理，通过红外接收晶体管是否接收到红外发光二极管
发出的红外光线来检测室内环境（如机房、基站等）地面是否积水，并产生一个开关信号输出或继电器信号输出。 JB/T12595—2016
3.2
反射reflect 光电液位传感器发出的探测光在传播到不同介质时，在分界面上改变传播方向又返回原来介质中的
现象。 3.3
折射 refraction 光电液位传感器发出的探测光从一种介质斜射入另一种介质时，传播方向发生改变，从而使光线在
不同介质的交界处发生偏折的现象。 3.4
开关信号 switchsignal 光电液位传感器的敏感面在检测到环境中产生积水时，探测光会从反射状态变为折射状态，通过光
电变换使光电液位传感器输出由低电平变为高电平，或由高电平变为低电平，这种高低电平输出称为开关信号。
4分类与命名
4.1分类
光电液位传感器按输出信号类型可分为： a）高低电平； b）继电器。
4.2命名
光电液位传感器型号命名应符合GB/T7666—2005的规定。 4.3图形符号
光电液位传感器的图形符号应符合GB/T14479的规定。
5基本工作参数
5.1工作范围
光电液位传感器的工作范围应符合产品技术条件（详细规范）的规定。 5.2工作温度范围
光电液位传感器工作温度范围应符合产品技术条件（详细规范）的规定。 推荐工作温度范围下限值为：0℃。 推荐工作温度范围上限值为：50℃、60℃、70℃、85℃。
5.3贮存温度范围
贮存温度范围的下限值通常等于或低于下限工作温度10℃，贮存温度范围的上限值通常等于或高于工作温度上限值15℃～40℃。 5.4被测介质的类型
除非另有规定，光电液位传感器主要用于积水检测。
2 JB/T12595—2016
5.5工作电源
包括额定工作电压（电流）和最大工作电压（电流）。 额定工作电压：DC5V、DC12V。 工作电流：不大于40mA（25℃）。
5.6外壳防护等级
防护等级应符合GB4208一2008中的IP65（等同）。
6要求
6.1产品技术条件（详细规范）
光电液位传感器应制定符合本标准要求的产品技术条件（详细规范），参照表1的规定，防护等级应符合GB4208一2008中的IP65（等同）。
表1产品技术条件
性能指标报警输出输入阻抗工作电压工作电流报警电流零点输出负载能力
参
数
高低电平输出（DCOV~5V，DCOV～10V）继电器常开或常闭 <200 k2 DC5V~16V(-40℃~85℃) 30mA~40mA ≤40mA（25℃) DCOV或继电器常开或常闭 TTL电平输出：≥10k2。继电器输出：触点通过电流≤1A
6.2 外观
光电液位传感器的外观应无目视可见的瑕疵、锈蚀和损伤，无毛刺，标志应清晰完整、准确。 6.3 3外形及安装尺寸
光电液位传感器的外形及安装尺寸应符合产品技术条件（详细规范）的规定。 6.4 4电气连接
光电液位传感器的电气连接方式应符合产品技术条件（详细规范）的规定。 6.5质量
光电液位传感器质量应符合产品技术条件（详细规范）的规定。 6.6 6电气性能 6.6.1输入阻抗（适用时）
光电液位传感器的输入阻抗应符合表1的规定。 6.6.2绝缘电阻（适用时）
在环境温度为15℃～45℃、相对湿度为45%～75%时，光电液位传感器各组端子（当与外壳无连
