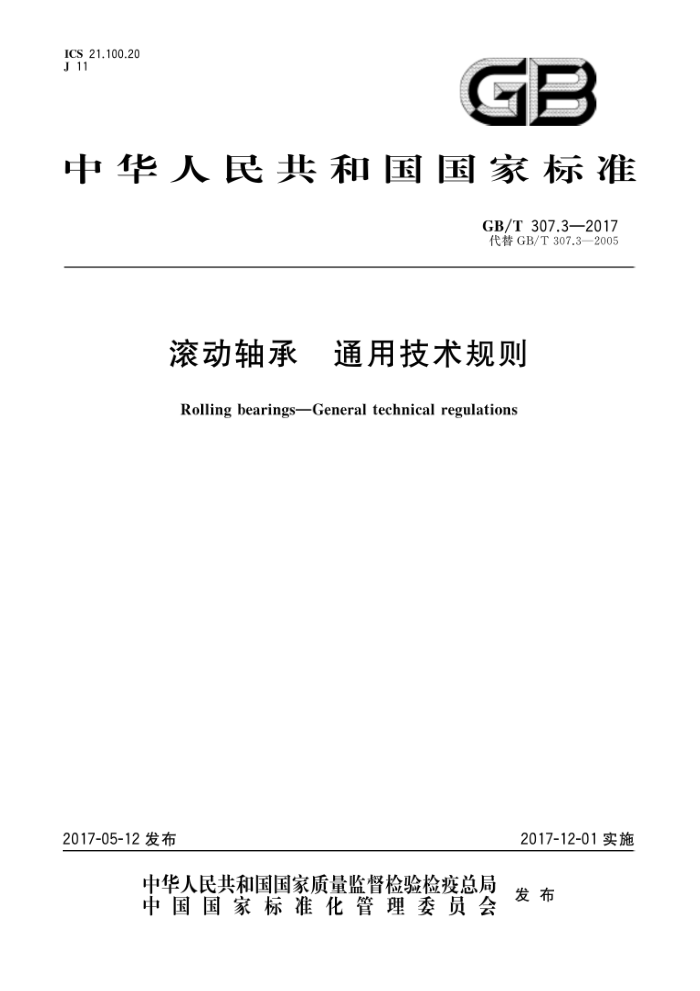

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T307.3—2017 代替GB/T307.3—2005
滚动轴承 通用技术规则
Rolling bearingsGeneral technical regulations
2017-05-12 发布
2017-12-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T307.3—2017
前言
GB/T307《滚动轴承》分为以下4个部分：
GB/T307.1—2005滚动轴承向心轴承公差；
-
一GB/T307.2一2005滚动轴承测量和检验的原则及方法； GB/T307.3一2017滚动轴承通用技术规则；一GB/T307.4一2012滚动轴承公差第4部分：推力轴承公差。 本部分为GB/T307的第3部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T307.3一2005《滚动轴承通用技术规则》，与GB/T307.3一2005相比，主要技术
变化如下：
修改了部分引用标准的级别、编号和名称（见第2章，2005年版的第2章）：一细分了公称直径80mm～500mm档的表面粗糙度值并修改了部分表面粗糙度值（见表1，
2005年版的表1）；一增加了四点接触球轴承和双、四列圆锥滚子轴承的游隙及其测量方法（见5.6、5.16.3）增加了轴承的密封性、清洁度和外观质量要求（见5.11～5.13）；增加了轴承额定热转速的计算方法（见5.15.3）；增加了轴承表面粗糙度的测量方法（见5.16.4）；增加了轴承的清洁度、外观质量的检测方法以及寿命的试验与评定（5.16.8～5.16.10)；一增加了滚动体（陶瓷球、圆锥滚子）、保持架、密封圈和防尘盖要求（见6.16.3）；增加了锁紧螺母和锁紧装置要求（见7.3）；
-
-
增加了失效模式分类和原因分析（见8.3）。 本部分由中国机械工业联合会提出。 本部分由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本部分起草单位：洛阳轴承研究所有限公司、浙江八环轴承有限公司、慈兴集团有限公司、苏州轴承
厂股份有限公司、福建省永安轴承有限责任公司。
本部分主要起草人：李飞雪、牛建平、宋丽、张海、钱卫华。 本部分所代替标准的历次版本发布情况为：
GB307—1964（部分）、GB307—1977（部分）； —GB/T307.3—1984、GB/T307.3—1996、GB/T307.3—2005。
I GB/T307.3—2017
滚动轴承 通用技术规则
1范围
GB/T307的本部分规定了滚动轴承的通用技术规则。 本部分适用于一般用途的滚动轴承。对于特殊用途的轴承，可另行制定补充技术条件。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 271 滚动轴承分类 GB/T 272 滚动轴承代号方法 GB/T 273.1 滚动轴承 外形尺寸总方案第1部分：圆锥滚子轴承 GB/T 273.2 滚动轴承 推力轴承外形尺寸总方案 GB/T 273.3 滚动轴承 外形尺寸总方案第3部分：向心轴承 GB/T 274 滚动轴承 倒角尺寸最大值
滚动轴承配合
GB/T 275 GB/T 305 滚动轴承 外圈上的止动槽和止动环尺寸和公差 GB/T 307.1 滚动轴承 向心轴承公差 GB/T 307.2 滚动轴承 测量和检验的原则及方法 GB/T 307.4 滚动轴承 公差第4部分：推力轴承公差 GB/T 308.1 滚动轴承 球第1部分：钢球 GB/T 308.2 滚动轴承 球 第2部分：陶瓷球 GB/T 309 滚动轴承滚针 GB/T 4604.1 滚动轴承 游隙 第1部分：向心轴承的径向游隙 GB/T 4604.2 滚动轴承 游隙第2部分：四点接触球轴承的轴向游隙 GB/T 4661 滚动轴承 圆柱滚子 GB/T 4662 滚动轴承 额定静载荷 GB/T 5868 滚动轴承 安装尺寸 GB/T 6391 滚动轴承 额定动载荷和额定寿命 GB/T 6930 滚动轴承 词汇 GB/T 7811 滚动轴承 参数符号 GB/T 7813 滚动轴承 剖分立式轴承座 外形尺寸 GB/T8597 滚动轴承 防锈包装 GB/T9160.1 滚动轴承附件第1部分：紧定套和退卸衬套 GB/T9160.2 滚动轴承 附件 第2部分：锁紧螺母和锁紧装置 GB/T 18254 高碳铬轴承钢 GB/T24605 滚动轴承产品标志 GB/T24607 滚动轴承寿命与可靠性试验及评定
1 GB/T307.3—2017
GB/T24608 滚动轴承及其商品零件检验规则 GB/T24609 滚动轴承额定热转速计算方法和系数 GB/T24610.2 滚动轴承振动测量方法第2部分：具有圆柱孔和圆柱外表面的向心球轴承 GB/T24610.3 滚动轴承振动测量方法第3部分：具有圆柱孔和圆柱外表面的调心滚子轴承
和圆锥滚子轴承
GB/T24610.4 滚动轴承 振动测量方法第4部分：具有圆柱孔和圆柱外表面的圆柱滚子轴承 GB/T24611 滚动轴承 损伤和失效术语、特征及原因 GB/T25767 滚动轴承 圆锥滚子 GB/T25769 滚动轴承 径向游隙的测量方法 GB/T28268 滚动轴承 冲压保持架技术条件 GB/T32323 滚动轴承 四点接触球轴承轴向游隙的测量方法 GB/T32325 滚动轴承 深沟球轴承振动（速度)技术条件 GB/T32333 滚动轴承 振动（加速度）测量方法及技术条件 JB/T1255 滚动轴承 高碳铬轴承钢零件热处理技术条件 JB/T6639 滚动轴承 骨架式橡胶密封圈技术条件 JB/T 6641 滚动轴承 残磁及其评定方法 JB/T7048 滚动轴承 工程塑料保持架技术条件 JB/T7050 滚动轴承 清洁度评定方法 JB/T 7051 滚动轴承 零件表面粗糙度测量和评定方法 JB/T7752 滚动轴承 密封深沟球轴承技术条件 JB/T8236 滚动轴承 双列和四列圆锥滚子轴承游隙及调整方法 JB/T8874 滚动轴承 剖分立式轴承座技术条件 JB/T8922 滚动轴承 圆柱滚子轴承振动（速度）技术条件 JB/T10236 滚动轴承 圆锥滚子轴承振动（速度）技术条件 JB/T10237 滚动轴承 圆锥滚子轴承振动（加速度）技术条件 JB/T10239 滚动轴承 深沟球轴承用卷边防尘盖技术条件 JB/T11841 滚动轴承零件金属实体保持架技术条件
3术语和定义
GB/T6930界定的术语和定义适用于本文件。
4符号
GB/T7811给出的符号适用于本文件。
5轴承
5.1分类
轴承的分类按GB/T271的规定 5.2代号
轴承的代号按GB/T272的规定
2 GB/T 307.3—2017
5.3 外形尺寸
轴承的外形尺寸按GB/T273.1、GB/T273.2、GB/T273.3的规定。 5.4 公差等级与公差
轴承按尺寸公差与旋转精度分级。公差等级依次由低到高排列，其公差值按GB/T307.1、 GB/T307.4的规定。
向心轴承（圆锥滚子轴承除外）分为普通级、6、5、4、2五级。 圆锥滚子轴承分为普通级、6X、5、4、2五级推力轴承分为普通级、6、5、4四级。
5.5 倒角尺寸最大值
轴承的倒角尺寸最大值按GB/T274的规定。
5.6 游隙
向心轴承的径向游隙按GB/T4604.1的规定。 四点接触球轴承的轴向游隙按GB/T4604.2的规定双列和四列圆锥滚子轴承游隙按JB/T8236的规定。
5.7 表面粗糙度
轴承配合表面和端面的表面粗糙度按表1的规定
表1轴承配合表面和端面的表面粗糙度值
轴承公称直径*/mm 80
> ≤30
30 80
200 500
500 1 600
1 600 2 500
表面名称
轴承公差等级
200 Ru max/μm 0.8
普通级 6X(6) 5 4 2 普通级 6X(6) 5 4 2
1.25 1.25 1
1.6 一
0.8 0.63 0.5 0.25 0.16 0.63 0.32 0.32 0.25 0.16
0.8 0.63 0.5 0.25 0.2 0.63 0.32 0.32 0.25 0.2
1 1 0.8 0.5 0.4 0.8 0.63 0.63 0.5 0.4
0.8 0.63 0.4 0.32 0.63 0.5 0.5 0.4 0.32
内圈内孔表面
/
一一
一 1 1
1.25 一一
外圈外圆柱表面
0.8
3 GB/T 307.3—2017
表1（续)
轴承公称直径/mm 80
> ≤30
30 80
200 500
500 1 600
1 600 2 500
表面名称
轴承公差等级
200 Ra max/μm 0.8
0.8 0.63 0.5 0.4 0.32
0.8 0.63 0.5 0.4 0.32
1.25 1 0.8
普通级 6X(6) 5 4 2
1.6
-
0.8 0.63 0.5 0.4
1 0.8 0.63 0.4
套圈端面
内圈内孔及其端面按内孔直径查表，外圈外圆柱表面及其端面按外径查表。单向推力轴承垫圈及其端面，按轴圈内孔直径查表，双向推力轴承垫圈（包括中圈）及其端面按座圈圆整的内孔直径查表。
5.8轴承套圈和滚动体材料及热处理
轴承套圈和滚动体的材料一般采用符合GB/T18254规定的高碳铬轴承钢，热处理质量按 JB/T1255的规定；也可采用满足性能要求的其他材料，热处理质量按相关标准的规定。
5.9 残磁限值
轴承残磁限值按JB/T6641的规定。 5.10振动限值
轴承振动限值分别按GB/T32325、GB/T32333、JB/T8922、JB/T10236、JB/T10237的规定。 5.11密封性
密封轴承应具有良好的密封性能，密封深沟球轴承的技术条件按JB/T7752的规定。 5.12清洁度
轴承的清洁度按JB/T7050的规定。 5.13外观质量
轴承不允许有裂纹、锈蚀、明显的磕碰伤等影响安装或使用性能的表面缺陷。 5.14互换性
5.14.1普通级公差的分离型角接触球轴承（S70000型），普通级、6X级公差的圆锥滚子轴承，其分部件应能互换。 5.14.2普通级公差的圆柱滚子轴承，有内、外圈及保持架的滚针轴承，当用户有互换性要求时，应按互换提交。 5.15 额定载荷、额定寿命和额定热转速
5.15.1轴承的基本额定动载荷与额定寿命的计算方法按GB/T6391的规定。
4 GB/T307.3—2017
5.15.2 轴承的基本额定静载荷的计算方法按GB/T4662的规定 5.15.3 轴承的额定热转速的计算方法按GB/T24609的规定
5.16 测量方法
5.16.1 轴承的尺寸公差和旋转精度的测量按GB/T307.2的规定， 5.16.2 下列轴承允许用成品零件检查代替成套轴承的检查。零件的各项公差值按成品零件技术要求执行。
a) 分离型角接触球轴承（S70000型）； b) 内径小于10mm的调心球轴承； c) 滚道表面带凸度的圆锥滚子轴承； d) 直径系列7的向心轴承； e) 外径大于300mm或内径小于3mm的其他类型的轴承； f) 推力轴承。
5.16.3 轴承游隙的测量按GB/T25769、GB/T32323和JB/T8236的规定。 5.16.4 轴承表面粗糙度的测量按JB/T7051的规定。 5.16.5 轴承热处理质量的检测按JB/T1255的规定。 5.16.6 轴承残磁的测量按JB/T6641的规定。 5.16.7 轴承振动的测量按GB/T24610.2、GB/T24610.3、GB/T24610.4或GB/T32333的规定。 5.16.8 轴承清洁度的测试按JB/T7050的规定。 5.16.9 轴承的外观质量在散光灯下目视检查。 5.16.10 轴承寿命的试验与评定按GB/T24607的规定。
5.17标志
轴承的标志按GB/T24605的规定。 5.18检验规则
5.18.1轴承成品应由制造厂质量管理部门进行检验。提交给用户的轴承，其检验规则按GB/T24608 的规定。 5.18.2质量合格的产品，应附有质量合格证，合格证上应注明：
a) 制造厂厂名（或商标）； b) 轴承代号； c） 本标准编号或补充技术条件编号； d) 包装日期。
5.19 包装
轴承的包装按GB/T8597的规定。
6轴承用零件
6.1滚动体
轴承用钢球按GB/T308.1的规定；陶瓷球按GB/T308.2的规定；圆柱滚子按GB/T4661的规定；滚针按GB/T309的规定；圆锥滚子按GB/T25767的规定。
5 GB/T 307.3—2017
6.2 保持架
冲压保持架按GB/T28268的规定；金属实体保持架按JB/T11841的规定；工程塑料保持架按 JB/T7048的规定。 6.3 密封圈和防尘盖
密封圈按JB/T6639的规定；防尘盖按JB/T10239的规定。 6.4止动环
轴承用止动环按GB/T305的规定
7 轴承用附件
7.1轴承座
轴承用轴承座按GB/T7813和JB/T8874的规定 7.2 紧定套和退卸衬套
轴承用紧定套和退卸衬套按GB/T9160.1的规定
7.3 锁紧螺母和锁紧装置
轴承用锁紧螺母和锁紧装置按GB/T9160.2的规定。
轴承的应用
8
8.13 轴承的安装尺寸按GB/T5868的规定 8.2轴承的配合按GB/T275的规定， 8.3轴承在使用中出现的失效模式分类和原因分析见GB/T24611。
6
