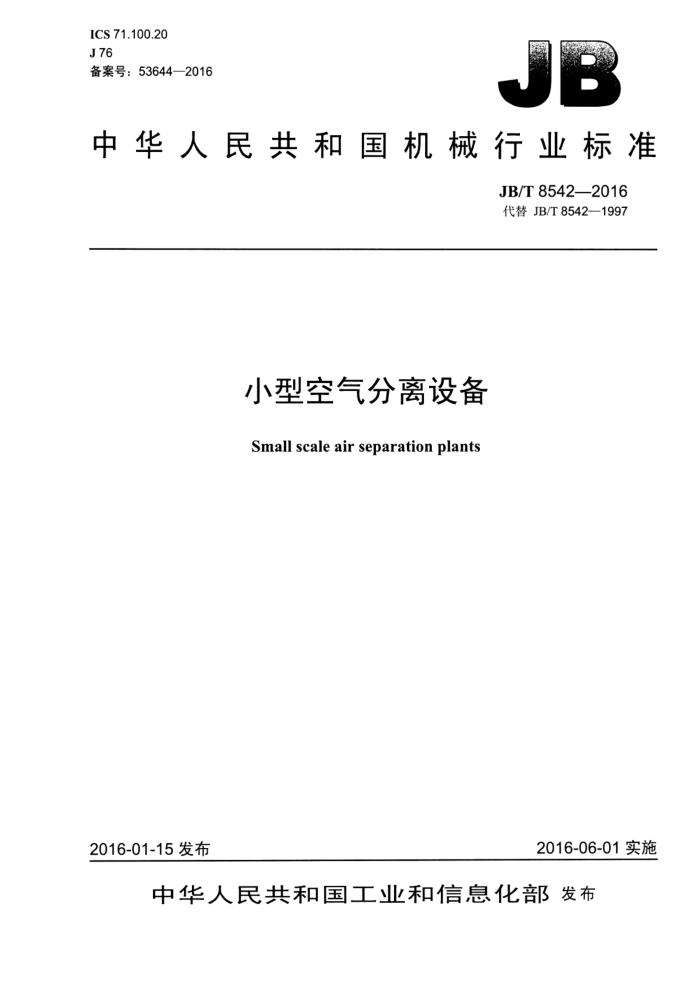

ICS 71.100.20 J 76 备案号：53644—2016
中华人民共和国机械行业标准
JB/T 8542—2016 代替 JB/T 8542-1997
小型空气分离设备
Small scale air separation plants
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 8542—2016
目 次
前言
I1
范围. 2 规范性引用文件.. 3 产品分类. 4技术要求..． 4.1 设计和使用条件. 4.2空分设备性能参数... 4.3空分设备技术要求.. 5出厂检验和性能试验.. 5.1 出厂检验. 5.2 成套空分设备性能试验条件… 5.3 仪器、仪表及精度. 5.4 产品氧气、氮气的流量测量…… 5.5 产品氧气、氮气的纯度测量…. 5.6 功率测量... 5.7 单位氧电耗. 5.8 噪声测量
1
................
....
6 6 6
检验规则. 7 标志和标识 8 出厂文件 9 包装、运输和贮存 9.1 包装. 9.2 运输. 9.3 贮存.
6
8 8 9
9 9
表1 电源参数表2空分设备基本性能参数. 表 3 参数允许波动范围. 表4试验用仪器、仪表及精度
3 JB/T 8542—2016
前創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8542—1997《小型空气分离设备》，与JB/T8542—1997相比主要技术变化如下：
根据节能的要求和技术的发展，小型空气分离设备近年逐步淘汰了中压流程的产品，因此删除了产品分类中的中压流程，只保留低压流程；表2的参数是根据目前众多厂家实际运行的空分设备汇集采标经平均计算确定的，它反映的不是最高水平，但是先进水平；将第5章改为“出厂检验和性能试验”并增加了出厂检验的要求；将第7章改为“标志和标识”；增加了第8章“出厂文件”; 增加了第9章“包装、运输和贮存”。
-
一
本标准由中国机械工业联合会提出。 本标准由全国气体分离与液化设备标准化技术委员会（SAC/TC504）归口。 本标准起草单位：杭州杭氧低温液化设备有限公司、浙江大学。 本标准主要起草人：邢青生、郭润广、黄敏伟、艾绍华、金滔、汤珂、斯航军。 本标准所代替标准的历次版本发布情况为：
ZB J76 015.1—1889; ZB J76 015.2-1989; -JB/T 85421997。
I1 JB/T 8542—2016
小型空气分离设备
1范围
本标准规定了小型空气分离设备的产品分类、技术要求、出厂检验、性能试验、检验规则、标志和标识、出厂文件、包装、运输和存的基本要求。本标准未做规定要求的应符合行业及国家现行有关标准、规范的规定。
本标准适用于氧气产量小于1000m/h，以低温法分离空气制取氧、氮气体或氟气及少量液体产品的空气分离设备（以下简称空分设备）。
本标准不适用于仅生产液氧、液氮及纯氮产品的空分设备。 注1：本标准中的压力未注明为表压，加.上“（A）”为绝对压力。 注2：本标准中气体产量均为标准状态下的气体量，即0℃、101.325kPa（A）状态下的气体量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分）压力容器 GB/T191包装储运图示标志 GB/T2624（所有部分）用安装在圆形截面管道中的差压装置测量满管流体流量 GB/T2888风机和罗茨鼓风机噪声测量方法 GB/T 3863 工业氧 GB/T 4830 工业自动化仪表气源压力范围和质量 GB/T 4980 容积式压缩机噪声的测定 GB/T 5831 气体中微量氧的测定比色法 GB6388运输包装收发货标志 GB/T13306　标牌 GB/T13384机电产品包装通用技术条件 GB 50274 制冷设备、空气分离设备安装工程施工及验收规范 HG/T 2690 13X分子筛 JB/T 1035 铜制空气分离设备制造技术规范 JB/T 2549 铝制空气分离设备制造技术规范 JB/T 6896 空气分离设备表面清洁度 JB/T 8058 空气分离设备用活性氧化铝验收技术条件 JC/T 1020 低温装置绝热用膨胀珍珠岩 TSG R0004 4固定式压力容器安全技术监察规程
3产品分类
空分设备产品按工艺流程分为四类： JB/T 8542—2016
5
，出厂检验和性能试验
5.1出厂检验 5.1.1配套的压力容器必须符合TSGR0004的规定，并提供相应的质量证明文件。 5.1.2配套机器必须按相应部机的产品标准或技术文件和图样在厂内试车合格，如受条件限制必须在现场检验时，应在技术协议中注明。 5.1.3所有外购、外配件，如电动机、压缩机、电控设备、泵、阀门、仪表及其他部机等，均须有制造厂合格证明书、安装使用说明书以及其他必要的技术资料，如流程图、总图、基础图等。 5.1.4分子筛和活性氧化铝经制造厂检验合格后，提供合格证明书。空分设备供应商可抽检，送具有国家检测资质的第三方复验，达到技术协议要求者为合格。 5.2成套空分设备性能试验条件 5.2.1性能试验之前，单元机器和设备应按相应机电产品标准或技术文件检验合格。 5.2.2性能试验必须在.T.况稳定后进行，连续测定时问为24 h 或按技术协议的规定，每小时记录一次取平均值。 5.2.3性能试验期问所测数据在表3所列参数允许波动范围内可不进行修正。
表3参数允许波动范围
允许波动范围%
操作点参数
压力温度压差流量转速电压电源频率
±5 ±2 ±2 ±3 ±5 ±1
5.2.4由汀客观条件限制，试验.T况偏离本标准规定或设计T况时，测试结果应进行换算。 5.2.5当同型号样机已按本标准通过型式检验时，可按以下要求进行简化性能试验：
a）制造厂内可以不成套试车，仅在空分设备试车台位上测定分馏塔出塔的产品产量和纯度，测试
时问为连续稳定运行8h; b）试验时操作点参数波动范围按表3的规定。
5.3仪器、仪表及精度 5.3.1试验用仪器、仪表及精度按表4的规定。
表4试验用仪器、仪表及精度
精度
测量参量温度
仪器、仪表名称铂电阻温度计Pt100
经补偿和校验［±（0.15℃+0.0024t），t 实际温度
其他温度计压力计 U形差压计气压计
分度值不人于0.5℃
1.6 级
压力
满度值的±1.5%，分度值为10 Pa～40 Pa；连接管内径≥6mm
±66.6 Pa
4
