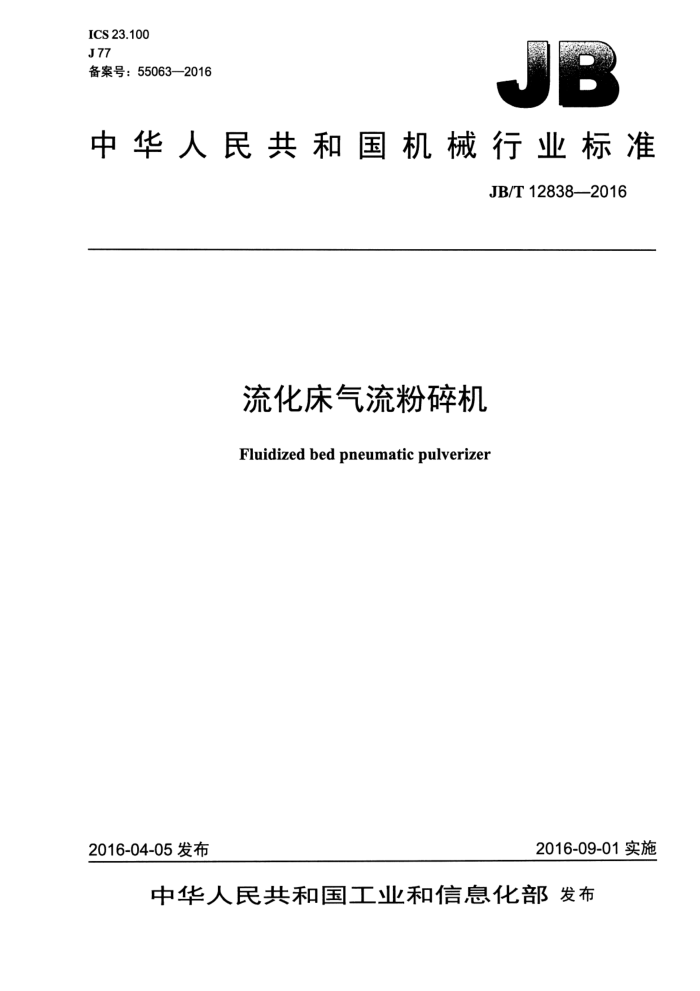

ICS 23.100 J 77 备案号：55063—2016
中华人民共和国机械行业标准
JB/T 12838-—2016
流化床气流粉碎机
Fluidized bed pneumatic pulverizer
2016-09-01实施
2016-04-05 发布
中华人民共和国工业和信息化部发布 JB/T 12838—2016
目 次
前言
.I1
e00000e0e000000e000000000620002222222t11
范围规范性引用文件
.
/ 2
3术语和定义 4产品型号与基本参数. 4.1型号表示方法… 4.2 基本性能参数． 5技术要求.. 5.1 设备材料要求. 5.2 外观质量要求.. 5.3 主要零部件要求.. 5.4 噪声要求.……. 5.5 电气安全要求..… 5.6 安全标识要求.… 6试验方法
....................
.. ++
eee
营营中营
·......·.··.........
....... 2
2
.....................
6.1 外观质量试验... 6.2 分级轮寿命试验 6.3 产品性能试验. 6.4 噪声试验 6.5 电气安全系统试验 6.6 安全标识检查. 7检验规则... 7.1检验分类， 7.2交付检验 7.3型式检验. 8标志、包装、运输和贮存.… 8.1标志 8.2包装... 8.3 运输... 8.4贮存...
3
..3
.3
5
0
4
.... 5
表 1 产品基本性能参数表 2 检验项目
+...................................... JB/T 12838—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国颗粒表征与分检及筛网标准化技术委员会（SAC/TC168）归口。 本标准起草单位：昆山市密友装备制造有限责任公司、浙江丰利粉碎设备有限公司、中机生产力促
进中心、中国计量学院、宜兴市精新粉体机械设备有限公司、中国科学院过程工程研究所
本标准主要起草人：吴建明、余绍火、侯长革、陆锁根、李兆军、朱培武。 本标准为首次发布。
II JB/T 12838-—2016
筒体规格分级气流粉碎机代号
4.2 基本性能参数
气流粉碎机的基本性能参数应符合表1的要求。
表1产品基本性能参数
QF148 QF248 QF348 QF488 QF588 QF688 QF788
型号空气耗量 m /min 进料粒径 μm 粉碎细度 dg
QF88
10
20
40
60
80
1.9
3
6
45～150 45～200 45～200 45～200 45～200 45~200 45～200 45～200
4~60 5~120 5~150 5~150 6~150 6~150 8～150
4～40
μm 生产能力 kg/h 工作介质压力
5~80 50～200 80～300 200～600 400～1 500| 6 600~2 200 |800~3 000
0.5~8
0.7~1.0 0.7~1.0 0.7~1.0 0.7~1.0 0.7~1.0 0.7~1.0 0.7~1.0 0.7~1.0
MPa 注：产品参数可按用户要求设计制造。
5技术要求
5.1设备材料要求
气流粉碎机的分级轮、出料器、喷嘴、喷管、加料器、内衬等零件材质可根据不同待粉碎物料选定。 5.2外观质量要求
外观质量要求如下：
非加工表面不应有凸瘤、凹陷和气孔等外观缺陷；一不锈钢非加工外表面应酸洗、钝化或抛光、喷砂处理； -内衬的工作表面不应有裂缝、缺口等缺陷；
外表涂漆（或喷涂粉末涂料）的零件，涂漆层或粉末涂料层应结合牢固，表面平整、光滑；焊接件的焊缝应平整、光滑，去除溶渣及飞溅物。
5.3主要零部件要求
主要零部件要求如下：
气流粉碎机机体的焊接零件应进行消除应力的处理。 -分级轮应进行动平衡校正，精度应符合G1级，工作寿命不低于8000h。
2 JB/T 12838—2016
7检验规则
7.1检验分类
产品检验分为交付检验和型式检验 7.2交付检验
交付检验项目见表2。产品由制造单位与客户单位共同按表2的规定检验，合格的方能最终交付，并交付产品合格证书和试验记录。
表2检验项目
型式检验
要求 5.2 5.3 表1 5.4 5.5 5.6
交付检验
试验方法 6.1 6.2 6.3 6.4 6.5 6.6
检验项目外观质量主要零部件
/ / / /
V x ~ x x /
性能噪声电气安全安全标识注：“”为应检检项目，“×”为不检验项目。
/
7.3型式检验 7.3.1 型式试验条件
产品遇下列情况之一时，应进行型式试验：
新产品试制、定型、鉴定；设计、工艺或关键材料更改而可能影响其性能；停产一年以上再恢复生产; 国家质量监督部门要求进行型式试验。
7.3.2抽样方法
每次型式检验从出厂检验的合格品中抽样，抽试样品数不得低于10%，且至少抽样一台。 7.3.3判定规则
型式检验项目见表2。如抽试样品中有不合格项，应对该批产品加倍抽样，复查不合格项，若仍不合格，则该批产品为不合格产品。
8标志、包装、运输和贮存
8.1标志
包装标志应符合GB/T191的要求。在气流粉碎机的明显部位应装有铭牌，内容包括：产品型号、 名称、工作压力、耗气量、重量、制造厂名称、出厂编号、制造日期、商标、产品合格证。
4 JB/T 12838—2016
8.2包装
产品用木箱包装，在箱内应固定并套上塑料袋。包装箱底部应有提供吊运或铲运的底脚的位置。包装箱内应附有产品合格证和产品安装使用说明书。
客户如自提气流粉碎机设备，应自行负责包装。 8.3运输
气流粉碎机在运输中应避免雨淋和机械碰撞。 8.4贮存
气流粉碎机应贮存在防雨的库房内，库房应保持干燥。气流粉碎机在贮存时非不锈钢的联接件应涂防锈油脂。
