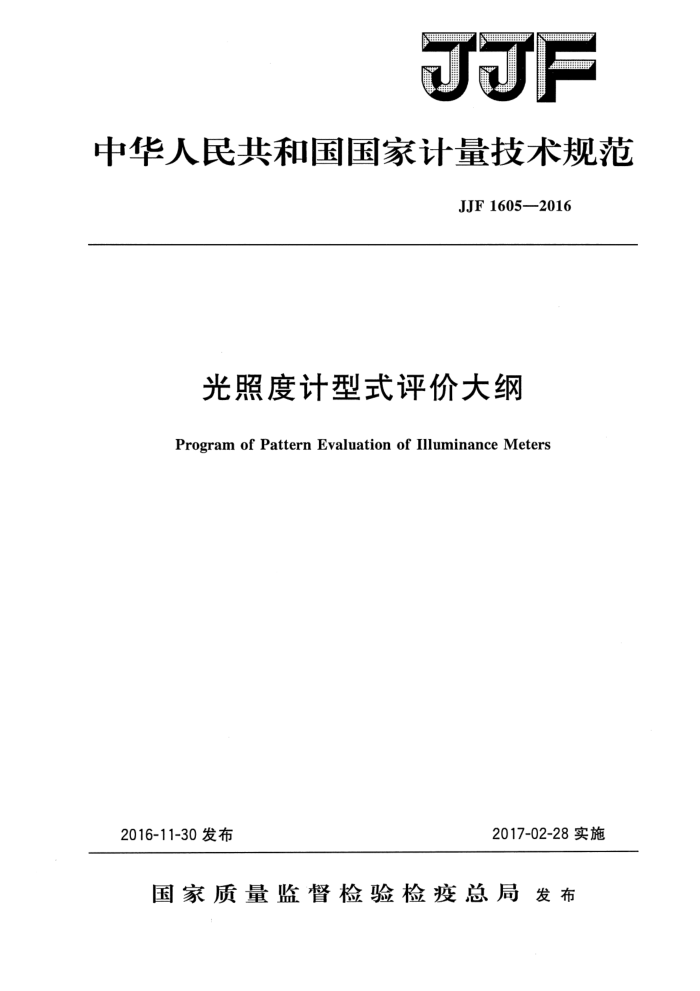

JJF
中华人民共和国国家计量技术规范
JJF1605—2016
光照度计型式评价大纲
Program of Pattern Evaluation of Illuminance Meters
2017-02-28实施
2016-11-30发布
国家质量监督检验检疫总局发布 JJF1605—2016
光照度计型式评价大纲 ProgramofPatternEvaluationof
JJF1605—2016
IlluminanceMeters
归口单位：全国光学计量技术委员会主要起草单位：广东省计量科学研究院
中国测试技术研究院
参加起草单位：中国计量科学研究院
北京师范大学
本规范委托全国光学计量技术委员会负责解释 JJF1605—2016
本规范主要起草人：
权小菁 (广东省计量科学研究院) 莫凡 (广东省计量科学研究院) 穆亚勇（中国测试技术研究院）
参加起草人：
姜晓梅（中国计量科学研究院）
张保洲（北京师范大学）柯 进（广东省计量科学研究院） JJF1605—2016
目 录
引言 1 范围· 2引用文件.… 3术语. 3.1V（a）匹配误差 3.2 余弦特性误差…· 3.3疲劳特性误差概述
(Ⅲ) (1) (1) (1) (1) (1) (1) (1) (2) (2) （2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7) (7) (7) (7) (7) (15)
4
5法制管理要求· 5.1计量单位要求· 5.2计量法制标志和计量器具标识的要求.· 6计量要求 6. 1 相对零值误差. 6.2 相对示值误差 6.3V（a）匹配误差 6.4 余弦特性（方向性响应）误差： 6.5 换挡误差： 6. 6 疲劳误差· 6. 7 红外响应误差 6.8 紫外响应误差 6.9非线性误差· 7通用技术要求 7. 1 外观及结构 7.2电气安全性 7.3环境适应性 8型式评价项目表. 9 提供样机的数量及样机的使用方式 9.1 试验样机： 9.2样机的使用方式 10 试验项目的试验条件和方法以及数据处理和合格判据 10.1 计量要求 10.2 通用技术要求
..
...
I JJF1605—2016
11 试验项目所用计量器具和设备表 12型式评价中应注意的问题 13型式评价结果的判定 14型式评价原始记录格式附录A照度计型式评价原始记录格式
(21) (22) (22) (22) (23)
....:
-
*+
I JJF1605—2016
引言
本规范依据JJF1015《计量器具型式评价通用规范》、JJF1016 6《计量器具型式评价大纲编写导则》编写。
本规范的技术指标参考了JJG245一2005《光照度计》等技术法规本规范为首次发布。
I JJF1605—2016
光照度计型式评价大纲
1范围
本规范适用于光照度计（以下简称照度计）的型式评价。
2引用文件
JJG245一2005光照度计 JJF1032一2005光学辐射计量名词术语及定义 JJF1150一2006光电探测器相对光谱响应度校准规范 GB/T11606分析仪器环境试验方法 GB/T12085.2一2010光学和光学仪器环境试验方法第2部分：低温、高温、
湿热
凡是注日期的引用文件，仅注日期的版本适用手本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1V(a）匹配误差V(a）)matchingerror
理论上照度计的相对光谱响应完全符合视见函数V（入），而实际的光辐射探测器的光谱响应度均与之相差甚远，必须通过矫正滤光片组来加以修正匹配。匹配后照度计探测器的相对光谱响应与视见函数的偏离即为V（入）匹配误差。 3.2余弦特性误差cosinecharacteristicerror
余弦法则表明：当光束以一定角度照射到照度计探测器光敏面时，其照度值读数应
为该光束正人射时的读数与该人射角的余弦之积。实际照度计不可能完全符合余弦法则，它与余弦法则的偏离即为余弦特性误差。 3.3疲劳特性误差fatiguecharacteristicerror
疲劳特性指照度计光探测器光敏面接收到较强光辐射时，探测器响应会逐步下降的现象。其产生的误差称为疲劳特性误差。 4概述
照度计是测量光照度的计量器具，它由光度头［包括余弦修正器、V（入）修正滤光器、光电接收器］和显示器（数字式或指针式）两部分组成。当光电接收器接收到通过余弦修正器和V（入）滤光器的光辐射时，所产生的光电信号，经信号处理，在显示器上显示出相应的光照度值。
1 JJF1605—2016
关键零部件表
主要性能指标
备注
序号 1 2
名称光电接收器 V(a)滤光器
光谱响应度：300nm~1100nm
波长：380nm~780nm
5 法制管理要求
5.1计量单位要求
照度计单位采用法定计量单位。
5.2计量法制标志和计量器具标识的要求
必须在照度计的铭牌明显部位标注计量法制标志和计量器具标识，其标志和标识必须清晰、牢固可靠。 5.2.1计量法制标志包括以下内容：
制造计量器具许可证的标志和编号（试验样机留出相应位置）；照度计型式批准标志和编号（试验样机留出相应位置）；产品的合格证、印章（此项可与计量器具本体分开设置）。
5.2.2计量器具标识包括以下内容：
生产厂名；名称、规格（型号）；一出厂编号和生产日期。
6计量要求 6.1 相对零值误差
照度计的相对零值误差不得超过表1要求。
表1相对零值误差
级别标准一级二级
零值误差要求/%
±0.1 ±0. 4 ±0.8
6.2 相对示值误差
照度计的相对示值误差不得超过表2要求
表2相对示值误差
级别标准一级二级
相对示值误差/%
±1. 0 ±4.0 ±8.0
2
