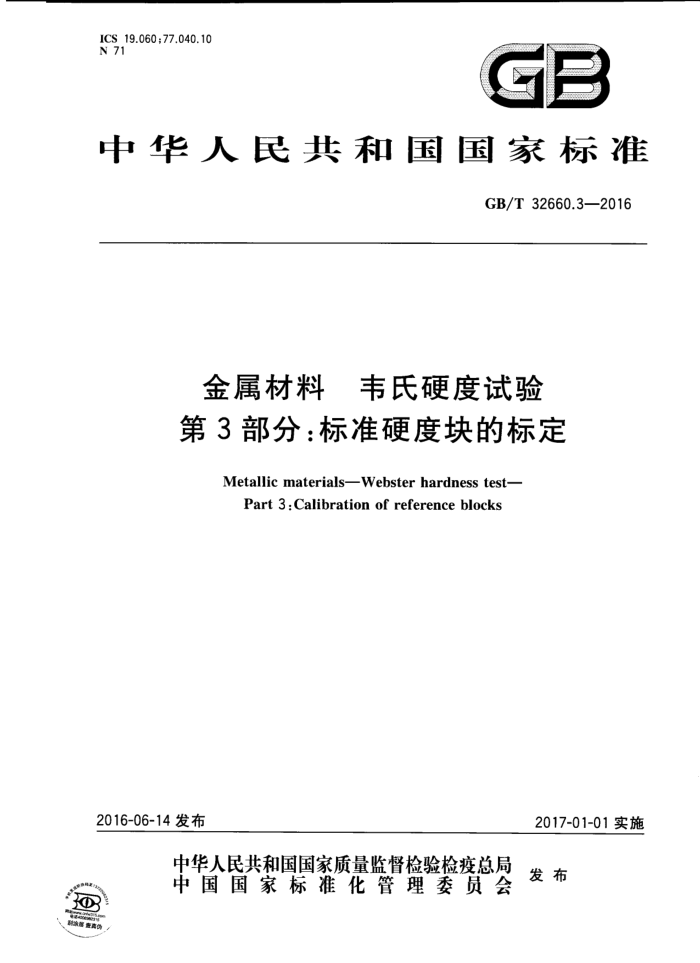

中华人民共和国国家标准
GB/T32660.3—2016
金属材料 韦氏硬度试验第3部分：标准硬度块的标定
Metallic materials-Webster hardness test-
Part 3:Calibration of reference blocks
2016-06-14发布
2017-01-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32660.3—2016
前 創言
GB/T32660《金属材料韦氏硬度试验》分为如下三个部分：
第1部分：试验方法；一第2部分：硬度计的检验与校准；一第3部分：标准硬度块的标定。 本部分为GB/T32660的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉发利、本文件的发布机构不承担识别这些专利的责任。 本部分由全国试验机标准悠费楼员然C/TC122)归口。 本部分起草单位：上海市计基试技术研苑院、长春机械科学研究院有限公司、沈阳天星试验仪器
本部分由中国机械工业联合会销
有限公司、中国航空工业集团公司北京长城计量测试技术研究所、泉州市丰泽东海仪器硬度块厂。
本部分主要起草人：虞伟良：主学智、张凤林。石伟瀚俊薪：
.
.
+
II GB/T32660.3—2016
金属材料 韦氏硬度试验第3部分：标准硬度块的标定
1范围
GB/T32660的本部分规定了标准韦氏硬度块的技术要求和标定方法。 本部分适用于按GB/T32660.2对韦氏硬度计间接检验用的标准韦氏硬度块（以下简称标准块）。
2规范性引用文件
下列文件对于本文件的应拍必不可少。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件：其最新版本（包括所有的修改单）适用于本文件。
GB/T230.3—2012 金鹿材料洛氏硬度试验:第3部分：标准硬度块（A、B、C、D、E、F、G、H、K、 N、T标尺）的标定（ISO6508-3：20Q53D3：：
:
GB/T3505—2009.产品北码装范S 表茸结橱 轮廓法 术语、定义及表面结构参数
...
(ISO4287:1997,ID13:: .....
GB/T32664.2::签属林料：氏硬度试验 第1潮分：试验方法 GB/T 32668.2:°金属材料1氏硬度试验 第2部分：硬度计的检验与校准
.
3标准块的制造：
..
3.17 标准块应专门制造，所采用的制造工艺应使标准块获稳必要的均质性组织稳定性和表面硬度的
.. i...
:
.
均匀性。 3.2 标准块的几何尺寸和技术费
::
：标准块的几何尺寸和技术要求
表
几何尺寸 mm
表面粗糙度参数Ra*
试验面和支承面 试验面和支承面
um
的平面度 mm ≤0.10
的平行度 mm/mm
长 150 测量表面粗糙度的取样长度1=0.8mm（见GB/T3505—2009的3.1.9）。
宽 25
厚 1.60±0.05
试验面 ≤0.8
支承面 ≤0.8
≤0.10/50
3.3标准块的硬度范围和硬度均匀度见表2。
1 GB/T32660.3—2016
表2标准块的硬度范围和硬度均匀度
硬度范围? 8HWA~10HWA 15HWA~17HWA 4HWB~6HWB
硬度计型式
硬度均匀度 ≤0.5 HWA ≤0.5HWA ≤0.5 HWB
Ab
B
。对于特殊要求的硬度块，其硬度范围可不受上述规定的限制。 使用A型硬度计时，硬度符号HWA中的A可以省略，可表示为HW
标准块的试验面和支承面不得有锈独：裂纹或划伤等缺陷。
3.4
4标准机
4.1我国现行的韦氏硬度量值是采涌间接方式避行量值溯源的，即标准块的韦氏硬度值是在标准洛氏硬度机的E标尺上先标定成洛氏硬度值（HRE)：再通迅附录B换算为韦氏硬度值（HW)。
标定标准块用的标准洛氏硬度机应符合：6/T2303： 2012中第4章的规定。 4.2用于检验和校准标准洛氏硬度秘的汁基无其萨能溯源到薄案基准。 5标定方法
.
·
标准块应在 #5）℃温度格册内，按GB/T32660.1的试验方法和GB/T230.3-2012中第5章规定的标定方法游.4章描述的标洛氏硬度机(E标尺）上进行标定。 6压痕数目
++
-
·.
-
在每一标准块的整个试验面压出茶添压痕，第一个压痕忽略笨计，其余压痕应交叉均勾分布，如此测定出五个压痕的洛氏概度低，将五个压痕的洛氏硬度值按附录B换算成韦氏硬度值Hw1、 Hw、Hw、Hw、Hws，以从小到大递撑的次序排列，并按式（1)计算五个压痕韦氏硬度值的算术平均值 Hw，该平均值即为所标定标准块的韦氏硬度值。
Hwi +Hw2 +Hws +Hw + Hws
Hw
.(1)
5
7硬度均匀度
7.1 在规定的标定条件下，标准块的硬度均勾度J以五个韦氏硬度值中的最大值Hws与最小值Hw1 之差表示，按式（2)计算，其结果应满足表2的要求。
J=Hws -Hwi
(2)
7.2标准块平均硬度值的测量不确定度评定示例参见附录A。
8标志
8.1 每一标准块上应标记下列内容： 2 GB/T32660.3—2016
a) 标定时测得的硬度值的算术平均值，如：16.0HWA； b) 供应商或制造者的名称或标志； c) 编号； d) 校准机构的名称或标志； e) 标定年份（若在编号中未标出）。
8.2 提供的每一标准块应附有证书且至少给出如下内容：
a) 注明执行本部分，即GB/T32660.3； b) 标准块的标识； c) 标定日期； d) 标准块硬度值的算术平均值和表标准块均匀度的值（见第6章和7.1)。
9 有效性
标准块标定的有效期为二年
.
-
- GB/T32660.3—2016
附录A （资料性附录）
标准块平均硬度值的测量不确定度评定示例
A.1概述
A.1.1标定条件：室温（23士5）℃；相对湿度不大于70%。 A.1.2测量标准：标准洛氏硬度机(U=0.4HRE，k=3）。 A.1.3标定方法：标准韦氏硬度块是弃标准洛氏硬度机的E标尺上按GB/T230.3一2012中第5章规
: 888888888
定的方法标定。
-
标定时，使用标准洛氏硬度机在待标延度块的不同区域交叉均匀分布压出五个压痕，五个压痕硬度值的算术平均值加上标准落度机的修燕量即为标准块的洛氏硬度值。
注：由于待标定的硬度块本意无殖，其标准值是通过标准洛氏硬度机标定后赋予的。因此标准洛氏硬度机的示值
要通过基准洛氏硬度块其基准洛氏硬度机进行比就薄转毕对得到所使用洛氏硬度标尺的修正量。
.
-
A.2数学模型
.
.
......
通过标准洛氏度机阅按标标准韦氏硬度块励格测定的标准块的洛氏硬度值转换成韦氏硬度值的过程中，其抑基结果换解课独数学模型见式：
0
-
AHHW-HR
(A.1 )
:::8::
式中...
:..::
.:
....
标疆英芯洛氏硬技植转换成韦庆硬度值的换算莫差；
AH Hw
换察醛标准块韦民损度值的就平均值；. HR- 一标定的标准块洛我硬度值的算术平均值。
.
88888818888
-
A.3标准韦氏硬度块平均硬度值的测量结果合成标准不确定度的评定
标准韦氏硬度块平均硬度值的测量结果合成标准不确定度ucRM由式（A.2)求得：
uCRM=ciu"(Hw)+ciu"(HR)=/uw+uiR
...(A.2 )
式中：
C1 aHw =1;C2 aHR A.4输入量的标准不确定度的评定 A.4.1输入量Hw的标准不确定度urw的评定 A.4.1.1输入量Hw的标准不确定度uHw主要是由标准韦氏硬度块材质的均质性、组织结构的稳定性、加工工艺和标准洛氏硬度机示值重复性等随机效应引入的不确定度分量，可采用A类方法进行评定。 A.4.1.2评定时，使用标准洛氏硬度机在待标定的硬度块上连续进行六次硬度测量，第一个测量点忽
-1。
4 GB/T32660.3—2016
略不计，得到一组以洛氏硬度单位表示的测量结果：92.5HRE、92.3HRE、92.9HRE、92.8HRE、 93.2HRE，再换算成一组以韦氏硬度单位表示的测量结果：16.0HWA、15.9HWA、16.0HWA、 16.0HWA、16.1HWA。该标准块五点韦氏硬度值的算术平均值Hw和单次实验标准差5w;分别按式（A.3)和式（A.4)计算（式中取n=5）：
Hw :
CHwi=16.0HWA
(A.3)
n
式中： Hw: 标定时在硬度块第个测量点上测定的韦氏硬度值。
Hw)
0.071HWA
......(A.4 )
A.4.1.3选取同一规格的三块硬度块：在标准落氏硬度机上分别对每一硬度块连续进行六次硬度测量，第一个测量点忽略不计，得到组测量结果。分别对每组测量结果按A.4.1.2方法计算出单次实验标准差，并按式（A.5)合并同一标尺的单次实验标准差式法 二3），计算结果见表A.1。
..(A.5 )
据此，输人量H的标難不郁 度·w按 按式（A.6)计
.·. -
.(A.6)
3 .
表A.标准差及标准不确定度uw的计算结果
++++?
.
::60、15.9、16.0、16.8316:1 f0.15.8.15.91r6.962 16.0,15:8,16.2、1615:8:
. 测量列 HWA
..
0.071 0.148 0.200 0.149
单次实验标准差swi
HWA
合并样本标准差swp
HWA 标准不确定度uHw
0.086
HWA
A.4.2输入量H的标准不确定度ux的评定
输人量H的标准不确定度由以下两个不确定度分量组成： a) 比对用基准洛氏硬度块引入的不确定度uCRM-p分量； b) 标准洛氏硬度机测量系统和示值重复性引人的不确定度分量uRHS。
A.4.2.1 比对用基准洛氏硬度块引入的标准不确定度ucRM-p的评定
基准洛氏硬度块的标准不确定度由校准证书给出，采用B类方法进行评定。 基准洛氏硬度块证书给出的标准不确定度ucRMp=0.2HRE，包含因子k=1。
5 GB/T32660.3—2016
换算成韦氏硬度约为ucRM-P=0.05HWA。 A.4.2.2标定标准块的标准洛氏硬度机引入的标准不确定度uREs的评定
标定标准块用的标准洛氏硬度机的不确定度由校准证书给出，采用B类方法进行评定。 标准洛氏硬度机校准证书给出的扩展不确定度U=0.4HRE，包含因子k=3，其标准不确定度为：
0.4
uRHS 3 =0.133HRE
换算成韦氏硬度约为uRHs=0.033HWA。
A.5 5合成标准不确定度
A.5.1 主要标准不确定度汇总表
主要标准不确定度汇总表见表表 ..
.
漆 A.2 标准不确定度汇总表
8 标准不确定度 A :8-080:::8: :8.250
8888881
就幸芬花类型 . :8:89 .
包含因子 V3
不确定度分量X
.
.
HW CRM-P RHS :
3 3
:::0.033
188888
-
..·
....
合成标准采确定度的计算：
A.5.2
....
*.
.
输人量Hw和H彼被此独立不相关,合感标诞不确定度按式?)计算： 1.::
:::
n a,tVW + uCRMP +.d RHs ............ ......(A.7)
+
将表 A.2中的值代人式(A.7德
uCRM=/@085:+0.0502+0.03320.10HWA
:
A.5.3扩展标准不确定度的计算
通常取包含因子k=2，则标准块平均硬度值扩展测量不确定度UcRM等于：
UcRM=kXucRM=2×0.10=0.2HWA
5测量不确定度的报告与表示
A.6
标准韦氏硬度块平均硬度值的测量不确定度为： U=0.2HWA(k=2)。
