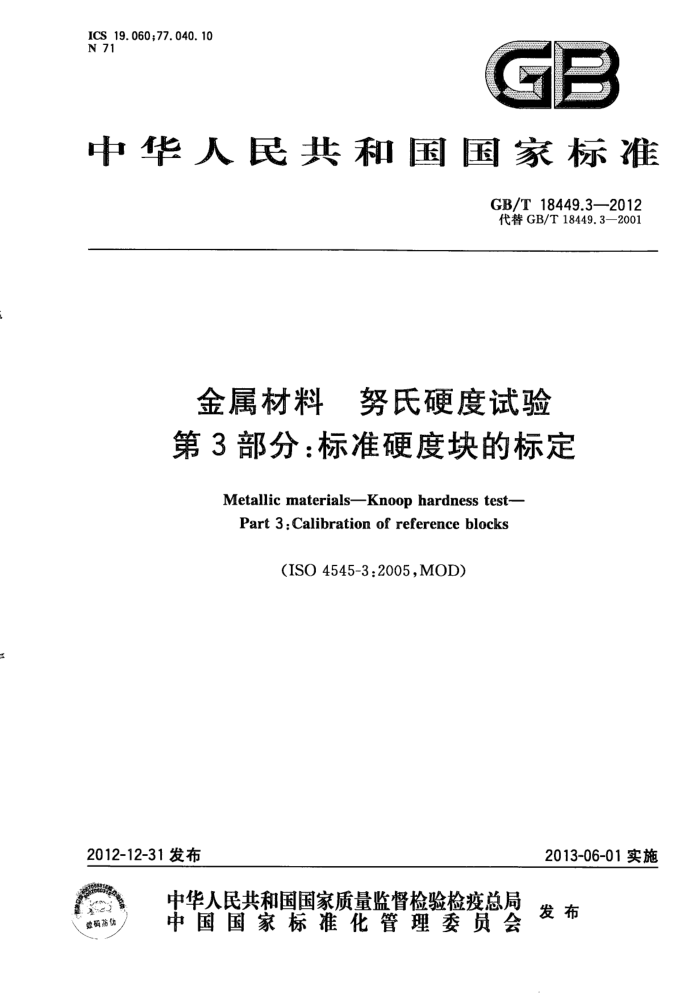

中华人民共和国国家标准
GB/T18449.3—2012 代替GB/T18449.3—2001
金属材料 努氏硬度试验第3部分：标准硬度块的标定
Metallic materialsKnoop hardness test-
Part 3:Calibration of reference blocks
（ISO4545-3:2005,MOD)
2012-12-31发布
2013-06-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布
欧码改信 中华人民共和国
国家标准金属材料努氏硬度试验第3部分：标准硬度块的标定
GB/T18449.3—2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本8 880×12301/16 印张0.75 字数19千字 2013年4月第一版 2013年4月第一次印刷
*
书号：155066·1-46688定价 16.00元
如有印装差错 告由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T 18449.3—2012
前言
GB/T18449《金属材料努氏硬度试验》分为如下四个部分：
第1部分：试验方法； —第2部分：硬度计的检验与校准； —第3部分：标准硬度块的标定；
第4部分：硬度值表。 本部分为GB/T18449的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T18449.3一2001《金属努氏硬度试验第3部分：标准硬度块的标定》，与
GB/T18449.3--2001相比，主要技术变化如下：
修改了标准名称； —在第2章规范性引用文件清单中用GB/T3505代替了GB/T1031-1995《表面粗糙度参数
及其数值》，增加引用了GB/T13634（见第2章，2001年版的第2章）；修改了标准硬度块厚度的要求（见3.2，2001年版的3.2）；增加了使用标准测力仪检测标准机试验力的测量次数（见4.4）； -增加了标定期间温度波动和有效性的要求（见第5章和第9章）；修改了硬度均匀度的技术指标并增加了标准块相对均匀度的计算公式（见第7章，2001年版的第7章）；增加了资料性附录B"标准块平均硬度值的测量不确定度”（见附录B)。
本部分使用重新起草法修改采用国际标准ISO4545-3：2005《金属材料努氏硬度试验 金第3部分：标准硬度块的标定》（第二版），在文本结构和技术内容方面与ISO4545-3：2005一致。
本部分与ISO4545-3：2005的技术性差异及其原因如下：
删除了ISO4545-3：2005的前言，重新编写了前言；关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的内容集中反映在第2章“规范性引用文件”中，具体调整如下： ?用等同采用国际标准的GB/T3505代替ISO4287（见3.6）； ?用等同采用国际标准的GB/T13634代替ISO376（见4.4)；
用修改采用国际标准的GB/T18449.1一2009代替ISO4545-1：2005（见4.5b）、第5章和附录B);
9
?用修改采用国际标准的GB/T18449.2-2012代替ISO4545-2：2005（见第1章、4.1、附
录B的B.1）；将既不可能是误差也不可能是不确定度的不合实际的指标0.02um修改成最低分辨力为 0.05μm(见4.6)；国际标准ISO4545-3：2005原文中标准硬度块的均匀度符号为"U”，易与测量不确定度的符号混淆，本部分用符号“J”表示（见7.1和表1)；
删除了参考文献。 本部分与ISO4545-3：2005相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白
位置的垂直单线（1）进行了标示。
本部分还做了如下缩辑性修改：
I GB/T18449.3—2012
用"本部分”代替“ISO4545的本部分”；
用中文的小数点符号“”代替英文的小数点符号“，”。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国试验机标准化技术委员会（SAC/TC122)归口。 本部分起草单位：泉州市丰泽东海仪器硬度块厂、长春机械科学研究院有限公司、上海市计量测试
技术研究院、上海泰明光学仪器有限公司、深圳市华测检测技术股份有限公司。
本部分主要起草人：李松茂、郭健、虞伟良、陈志明、马财棵、朱平。 本部分所代替标准的历次版本发布情况为：
GB/T 18449.3--2001。
Ⅱ GB/T18449.3—2012
金属材料努氏硬度试验第3部分：标准硬度块的标定
1范围
GB/T18449的本部分规定了在GB/T18449.2一2012中描述的努氏硬度计间接检验用标准硬度块（以下简称标准块）的标定方法。
本部分仅适用于长对角线长度不小于0.02mm的压痕。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3505一2009产品几何技术规范（GPS）表面结构轮廊法术语、定义及表面结构参数 (ISO4287:1997,IDT)
GB/T13634单轴试验机检验用标准测力仪的校准（GB/T13634—2008，ISO376：2004，Metallic materials-Calibration of force-proving instruments used for the verification of uniaxial testing ma- chines,IDT)
GB/T18449.1一2009金属材料努氏硬度试验第1部分：试验方法（ISO4545-1：2005，MOD) GB/T18449.2一2009金属材料努氏硬度试验第2部分：硬度计的检验与校准（ISO4545-2：
2005,MOD)
3标准块的制造
3.1标准块应专门制造。
注：对需要使用的制造工艺要引起关注，这些制造工艺将使标准块具有必要的均质性、组织稳定性和表面硬度的均
匀性。
3.2标准块厚度应大于标定试验力所压出的压痕深度的20倍。 3.3标准块应无磁性。 3.4标准块表面的平面度为0.005mm。 3.5标准块的平行度为0.010mm/50mm。 3.6标准块的试验面不应有影响压痕测量的划痕；试验面的表面粗糙度参数Ra的最大允许值为 0.1μm；其取样长度L应为0.80mm（见GB/T3505—2009的3.1.9）。 3.7为能查验以后不从标准块上去除任何材料，应在标准块上标注其标定时的厚度，准确至0.1mm 或在其试验表面作出鉴别标记[见8.1e)]。
4标准机
4.1标准努氏硬度机除应满足GB/T18449.2—2012规定的一般要求外，还应满足4.2～4.7的要求。
注：附录A给出了调整照明系统方法的示例。
1 GB/T18449.3—2012
（2)
J=d.-d,
以d的百分比表示的标准块硬度的相对均匀度Jm按式(3)计算：
(d. - di) × 100
Jrl=
(3)
d
7.2如果标准块硬度均匀度满足下列条件之一即认为是满足要求的：
J≤0.001mm; J>0.001mm，且Jrl符合表1的规定。
7.3附录B给出了标准块测量不确定度的评定方法。
表1 标准块的相对均匀度
相对均匀度J最大允许值
试验力 N
T
标准块硬度范围
% 8 5 4 /3
HK*
:
100200 >200~250 250/650 >g50
0. 098 07≤F≤0.980 7
10~250 >250~650
0.9807 3
>650
100~250 ?250~650
4
4.903 ?650
HK 十努氏硬度。
8标识
8.1 每一标准块上应标记下列内容：
a) 标定时测得的硬度值的算术平均值，如249HK1 b) 供应商或制造者的名称或标志， c) 编号： d) 校准机构的名称或标志； e) 标准块的厚度或试验面上的鉴别标记（见3.7)； f) 标定年份（如果在编号中未标出时）
8.2 当试验面朝上时，标在标准块侧面的任何标记都应是正立的。 8.3 随提供的标准块，应附有至少包括下列内容的合格证书：
a) 注明执行本部分，即GB/T18449.3； b) 标准块的标识； c) 标定日期； d) 标准块硬度值的算术平均值和均匀度； e) 标准压痕位置和长对角线值的相关信息。
3 GB/T18449.3—2012
有效性
9
标准块仅对其标定的标尺有效。 标定的有效期不宜超过五年。对铜合金和铝合金材料制成的标准块，其标定的有效期宜减少到
2年～3年。
+
