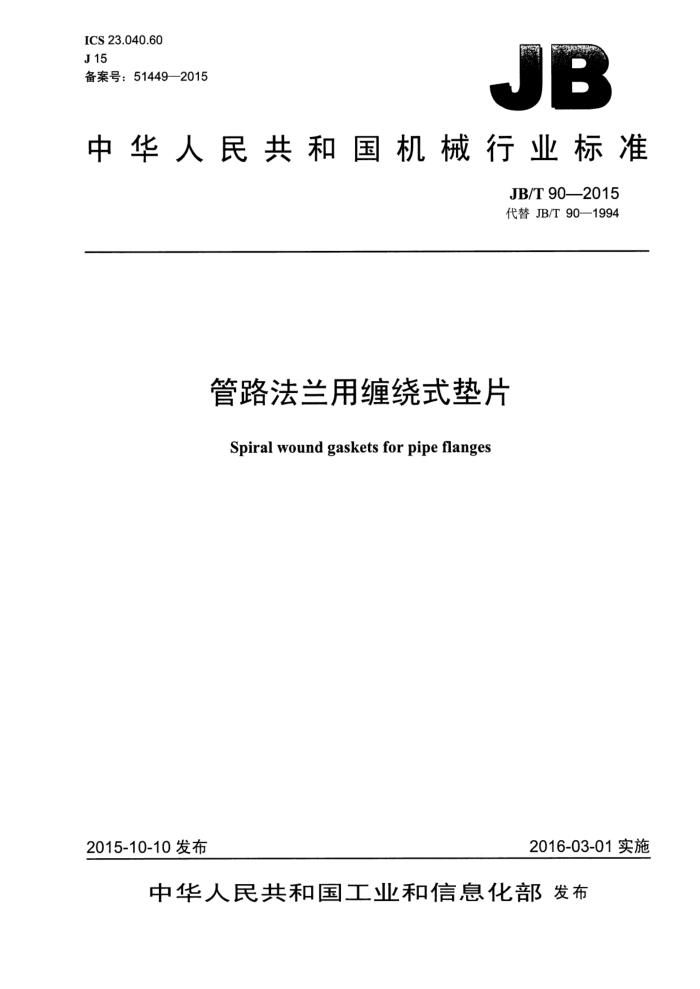

ICS23.040.60 J15 备案号：51449—2015
JB
中华人民共和国机械行业标准
JB/T90—2015 代替JB/T90—1994
管路法兰用缠绕式垫片 Spiral wound gaskets for pipe flanges
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T90—2015
目 次
前言. 1
IT
范围 2规范性引用文件.. 3型式、代号和标记， 3..1型式.. 3.2代号和标记..
垫片尺寸 5要求. 5.1尺寸公差 5.2 材料及其他技术要求
4
图 1 基本型缠绕式垫片.. 图 2 带内环型缠绕式垫片. 图3 带定位环型缠绕式垫片. 图4 带内环和定位环型缠绕式垫片，图5 缠绕式垫片的尺寸测量范围.
表1 槽面法兰用基本型或凹凸面法兰用带内环型缠绕式垫片尺寸表2 全平面和突面法兰用带定位环型或带内环和定位环型缠绕式垫片尺寸表3 密封元件和内环、定位环的内外径尺寸极限偏差表4 密封元件和内环、定位环的厚度极限偏差
n JB/T90—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T90—1994《管路法兰用缠绕式垫片》，与JB/T90一1994相比主要技术变化如下：
一增加了全平面法兰用垫片的型式和尺寸，扩大了标准的适用范围。 扩大了使用范围，将突面法兰用垫片的尺寸范围由DN10～DN600扩大到DN10～DN2000，压力范围由PN25和PN40扩大到了PN16PN100；增加了PN16和PN25凹凸面法兰用和样槽面法兰用垫片的尺寸。 修改了垫片内径尺寸和垫片厚度。 修改了技术要求等。
-
本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会（SAC/TC237）归口。 本标准起草单位：中机生产力促进中心、浙江国泰密封材料股份有限公司、慈溪恒立密封材料有限
公司、中国天辰工程有限公司、中国石油工程建设公司华东设计分公司、无锡舜柯石化通用件有限公司、 温州一宇密封材料有限公司。
本标准主要起草人：冯峰、李俊英、吴益民、邱宽横、刘建、刘建欣、朱晓侠、方德银。 本标准所代替标准的历次版本发布情况为：
JB901959、JB/T90—1994。
II JB/T90—2015
管路法兰用缠绕式垫片
1范围
本标准规定了管路法兰用缠绕式垫片的型式与尺寸。 本标准适用于公称压力为PN10～PN160的管路法兰用缠绕式垫片。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4622.1缠绕式垫片分类 GB/T4622.3缠绕式垫片技术条件
3型式、代号和标记
3.1型式
缠绕式垫片的型式如图1~图4所示。
>
D2 D
图1 基本型缠绕式垫片
3
F
Di D2 D3
图2 带内环型缠绕式垫片
1
D2 D3 D4
图3 带定位环型缠绕式垫片 JB/T90—2015
3
5I
Di D2 D3 D4
图4 带内环和定位环型缠绕式垫片
3.2 代号和标记
缠绕式垫片的代号及标志与标记应符合GB/T4622.1的规定。
4 垫片尺寸
4.1 样槽面法兰用基本型缠绕式垫片的型式应符合图1的规定，尺寸应符合表1的规定 4.2 凹凸面法兰用带内环型缠绕式垫片的型式应符合图2的规定，尺寸应符合表1的规定。 4.3 突面或全平面法兰用带定位环型缠绕式垫片的型式应符合图3的规定，尺寸应符合表2的规定 4.4 突面或全平面法兰用带内环和定位环型缠绕式垫片的型式应符合图4的规定，尺寸应符合表2的规定。
表1样槽面法兰用基本型或凹凸面法兰用带内环型缠绕式垫片尺寸
单位为毫米
公称压力
公称尺寸 DN 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
Ti
PN16，PN25，PN40，PN63，PN100,PN160
T
D2 24 29 36 43 51 61 73 95 106 129 155 183 239 292 343
D; 18.0 22.0 27.0 34.0 43.0 49.0 61.0 77.0 90.0 116.0 143.0 170.0 222.0 276.0 328.0
D; 34 39 50 57 65 75 87 109 120 149 175 203 259 312 363
2.0
3.2
3.2 或 4.5
2.0 或 3.0
2 JB/T90—2015
表1 样槽面法兰用基本型或凹凸面法兰用带内环型缠绕式垫片尺寸（续）
单位为毫米
公称压力
公称尺寸 DN 350 400 450 500 600 700 800 900 1 000 1 200 1 400 1 600 1 800 2 000
PN16，PN25， PN40, PN63, PN100, PN160 D
Ti
T
D2 395 447 497 549 649 750.5 855.5 960.5 1 060.5 1 260.5 1 460.5 1 660.5 1 860.5 2 060.5
Ds 421 473 523 575 675 777.5 882.5 987.5 1 093.5 1 293.5 1 493.5 1 693.5 1 893.5 2 093.5
381.0 430.0 471.0 535.0 636.0 734.0 835.0 940.0 1 040.0 1 240.0 1 430.0 1 630.0 1 830.0 2 030.0
3.0
4.5
表2 全平面和突面法兰用带定位环型或带内环和定位环型缠绕式垫片尺寸
单位为毫米
公称压力
公称尺寸 PN16~PN160PN16~PN40 PN63PN160 PN16 PN25 PN40 PN63 PN100PN160 Ti T
Dsmax
DN D; Dzmin 10 18 24 15 22 28 20 27 33 25 34 40 32 43 49 61 40 49 55
D;
34 38 45 52
34 38 45 52 61 67 86 106 119 148 179 206 258 316 368 421 476 522
46 46 46 56 56 56 51 51 51 61 61 61 61 61 61 72 72 72 71 71 71 82 82 82 82 82 82 88 88 88 92 92 92 103 103 103 107 107 107 113 119 119 127 127 127 138 144 144 3.0 4.5 142 142 142 148 154 154 162 168 168 174 180 180 192 194 194 210 217 217 218 224 224 247 257 257 273 284 290 309 324 324 329 340 352 364 391 391 384 400 417 424 458 458 444 457 474 486 512 - 3.0 4.5 495 514 546 543 572
67 86
50 61 70 65 77 86 102 80 90 99
115
100 116 128 144 125 143 155
173
150 170 182 200 200 222 234 254 250 276 288 310 300 328 340 364 350 381 393 417 400 430 442 470 450 472 488 516
或 或 5.0 6.5
-
555 564 571 一 -
3 JB/T90—2015
表2 全平面和突面法兰用带定位环型或带内环和定位环型缠绕式垫片尺寸（续） 单位为毫米
公称压力
公称尺寸 PN16~PN160PN16~PN40 PN63~PN160 PN16 PN25 PN40 PN63PN100 PN160 T T DN D; D2min
D3max
D4
500 535 547 575 600 636 648 676 700 720 732
576 一一
617 624 628 734 731 745 804 833 911 942 1 011 1 042 1128 1 155 1 342 1 1 542
一
766 874
- 一
-
800 820 840 900 920 940 974 1 000 1 020 1 040 1 084 1 200 1 220 1 240 1 290 1 400 1 420 1 450 1 510 1 600 1 630 1 660 1 720 1 800 1 830 1 860 1 920 2 000 2 030 2060 2 130
- - 1 一 -
- 一
-
3.0 4.5 或 或 5.0 6.5
一
-
-
一
1 764 1 964 2 168
一
一
-
5 要求
5.1 尺寸公差 5.1.1 缠绕式垫片的尺寸测量范围如图5所示。
7
Dt D2 D3 D4
说明： D,——内环内径； D2——密封元件内径； D4 定位环外径：
D3- 密封元件外径： T密封元件厚度：
T———内环/定位环厚度。
图5 缠绕式垫片的尺寸测量范围
5.1.2 2密封元件和内环、定位环的内外径尺寸极限偏差应符合表3的规定；厚度极限偏差应符合表4 的规定。
表3 密封元件和内环、定位环的内外径尺寸极限偏差
单位为毫米
密封元件
内环、定位环
公称尺寸 DN ≤200 250~600 650~1200 1300~3000 基本型和带内环型垫片D；的偏差不应为正偏差， 基本型垫片D的偏差不应为负偏差
D2 ± 0.5 ±0.8 ±1.5 ± 2.0
D; ±0.8 ±1.3 ±2.0 ±2.5
Di +0.5 +0.8 +1.5 +2.0
D4 0.8 1.3 -2.0 2.5
a
4 JB/T902015
表4 密封元件和内环、定位环的厚度极限偏差密封元件
单位为毫米
内环、 定位环
T 2.5 3.2 4.5 6.5
极限偏差
Ti 1.6 2.0 3.0 5.0
极限偏差 ±0.14 ±0.16 ± 0.20 ±0.24
+03 +04
5.2 材料及其他技术要求
缠绕式垫片的材料及其他技术要求应符合GB/T4622.3的规定。
