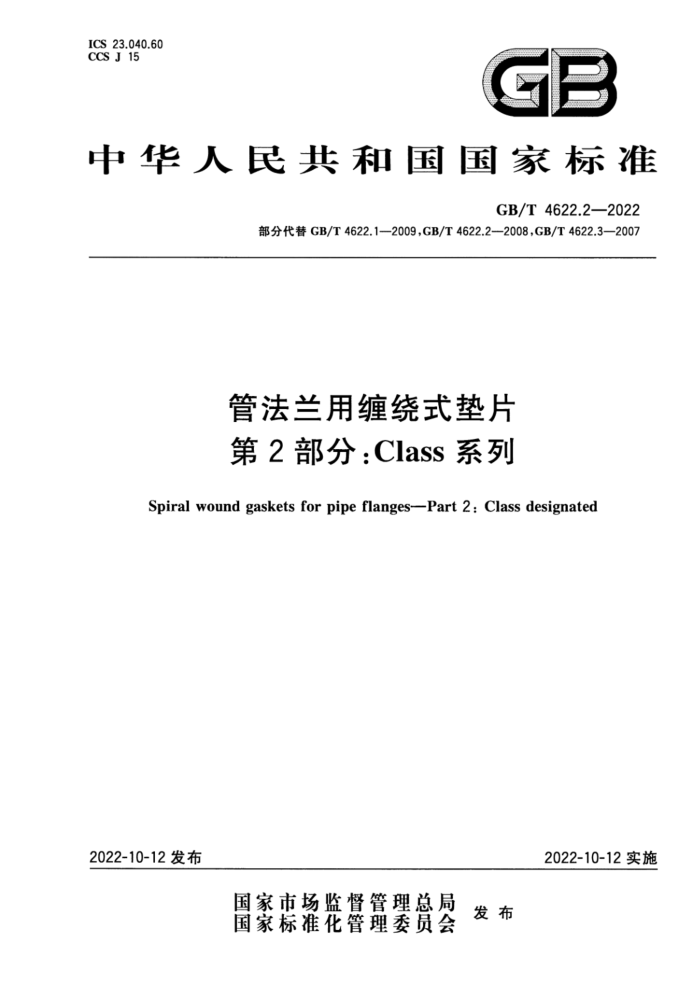

ICS 23.040.60 CCS J 15
GB
中华人民共和国国家标准
GB/T4622.2—2022
部分代替GB/T4622.1—2009,GB/T4622.2——2008，GB/T4622.3—2007
管法兰用缠绕式垫片第 2 部分:Class 系列
Spiral wound gaskets forpipeflanges--Part 2:Classdesignated
2022-10-12发布
2022-10-12实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 4622.2—2022
目 次
前言引言 1范围 2 规范性引用文件 3 术语和定义型式与代号
-
4
-.
4.1 型式 4.2 代号 5 尺寸 5.1 样槽面法兰用基本型缠绕式垫片尺寸 5.2 凹凸面法兰用带内环型缠绕式垫片尺寸 5.3 平面和突面法兰用带定位环型缠绕式垫片尺寸 5.4 平面和突面法兰用带内环和定位环型缠绕式垫片尺寸 6技术要求· 6.1 材料 6.2 工艺要求. 6.3 尺寸偏差 6.4 外观质量 6.5 性能要求检验方法
10 10 10 11 11 11 12 12 12 12 13 13 13 13 13 13 14 15 15 16
7
7.1 外观质量 7.2 尺寸测量… 7.3 性能试验检验规则
8
8.1 检验分类 8.2 出厂检验· 8.3 型式检验 9标记、标志、订货信息、包装和贮运 9.1 标记 9.2 标志 9.3 订货信息 9.4 包装 9.5 贮运附录A（资料性） 用户订货信息参考文献
...
18 GB/T4622.2—2022
引言
缠绕式垫片是法兰接头中常用的一种密封垫片。与之相关的GB/T4622.1一2009《缠绕式垫片分类》、GB/T4622.2一2008《缠绕式垫片管法兰用垫片尺寸》、GB/T4622.3一2007《缠绕式垫片 技术条件》三项标准，发布时间已较为久远。其间垫片用材料的推陈出新，垫片某些工艺质量要求已无法满足市场需求，且适配的管法兰标准GB/T9124.1和GB/T9124.2已经历两次修订，因此修订上述三项标准是必要的。
为了与以PN和Class两个系列分别编写的管法兰标准GB/T9124.1和GB/T9124.2相适应，也避免文件篇幅过大，缠绕式垫片的标准也相应被编写成PN和Class两个系列。
GB/T4622旨在确立管法兰用缠绕式垫片设计、制造、性能、选用所必需的要求，拟由两个部分组成。
第1部分：PN系列。确立PN系列管法兰用缠绕式垫片的分类、尺寸和技术要求第2部分：Class系列。确立Class系列管法兰用缠绕式垫片的分类、尺寸和技术要求
I GB/T4622.2—2022
管法兰用缠绕式垫片第2部分：Class系列
1范围
本文件规定了Class标识的管法兰用缠绕式垫片（以下简称为“垫片”)的型式与代号，尺寸，技术要求，检验方法，检验规则，标记、标志、订货信息、包装和贮运。
本文件适用于GB/T9124.2规定的公称压力为Class150～Class1500、公称尺寸为DN15～ DN600(NPS～NPS24)的管法兰用缠绕式垫片。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2054 镍及镍合金板 GB/T 3003 耐火纤维及制品 GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T3280 不锈钢冷轧钢板和钢带 GB/T5019.4 以云母为基的绝缘材料 第4部分：云母纸 GB/T12385—2008 管法兰用垫片密封性能试验方法 GB/T12622—2008 管法兰用垫片压缩率及回弹率试验方法 GB/T27793 抄取法无石棉纤维垫片材料 JB/T6618 金属缠绕垫用聚四氟乙烯带技术条件 JB/T7758.2 柔性石墨板 发技术条件
3 术语和定义
本文件没有需要界定的术语和定义。
4型式与代号
4.1型式 4.1.1 缠绕式垫片的型式见图1图4。
1 GB/T4622.2—2022
单位为毫米
D, D,
标引符号说明： D2- 密封元件内径； D,- 密封元件外径； T.密封元件厚度；
不包含填充带的密封元件厚度。
图1基本型缠绕式垫片
单位为毫米
N
-
D, D D,
标引符号说明： D,-—内环内径； D, 密封元件内径； D：密封元件外径； T — 密封元件厚度； T,-内环/定位环厚度；
不包含填充带的密封元件厚度。
图2带内环型缠绕式垫片 GB/T4622.2—2022
单位为毫米
A
M
D, D, D,
标引符号说明： D2—密封元件内径； D,——密封元件外径； D,—定位环外径； T 密封元件厚度； T - 内环/定位环厚度；
—-不包含填充带的密封元件厚度。
图3带定位环型缠绕式垫片
单位为毫米
"
-
D, D, D, D,
标引符号说明： D, 一内环内径； D2 密封元件内径； D, 密封元件外径； D,- 定位环外径； T
密封元件厚度；
T; - 内环/定位环厚度；
不包含填充带的密封元件厚度。
t
图4带内环和定位环型缠绕式垫片
4.1.2 垫片的典型结构见图5。
3 GB/T4622.2—2022
单位为毫米
D. D.
D, D,
标引说明：
一内环；金属带；填充带；金属带；定位环；
2 3
5 D; 内环内径；
D2 密封元件内径； D; 密封元件外径； D 定位环外径； T
密封元件厚度；内环/定位环厚度；不包含填充带的密封元件厚度。
Ti
图5缠绕式垫片典型结构
4.2代号 4.2.1 缠绕式垫片型式代号按表1的规定。
表1型式代号
型式基本型带内环型带定位环型1> 带内环和定位环型
代号 A B C D
适用的法兰密封面型式
槽面凹凸面平面，突面平面，突面
1）本文件的使用者需考虑到不带内环的垫片，其密封元件内径处在无约束的状况下，可能会发生径向屈曲而影响
正常使用的风险。
