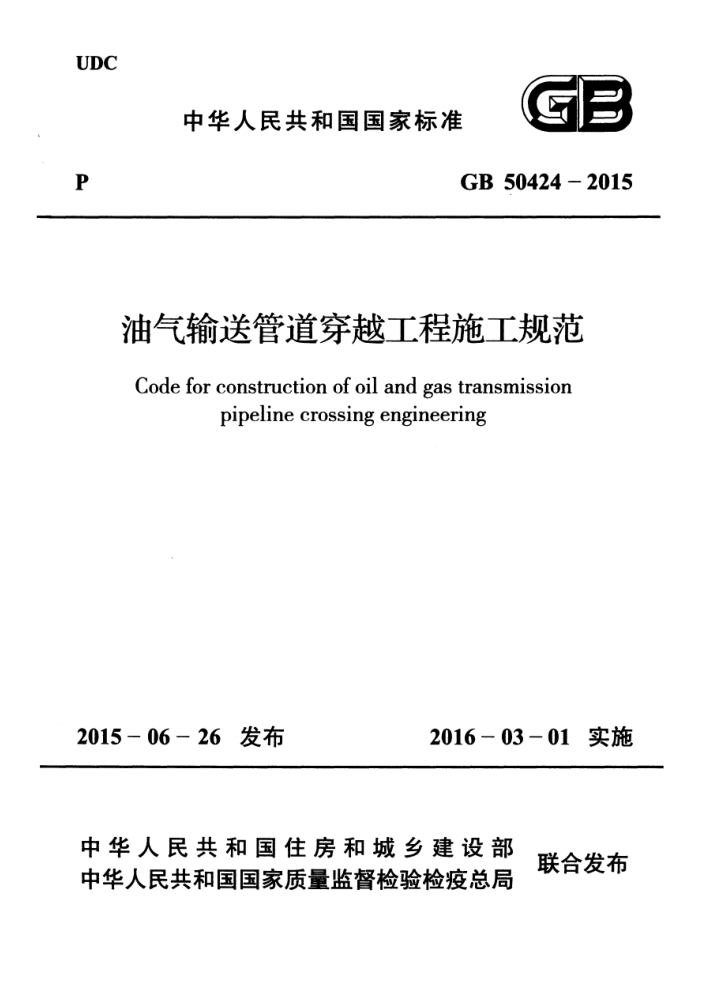

UDC
GB
中华人民共和国国家标准
GB 50424 - 2015
P
油气输送管道穿越工程施工规范
Code for construction of oil and gas transmission
pipeline crossing engineering
2015 － 06 － 26 发布
2016-03-01 实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局
联合发布 中华人民共和国国家标准
油气输送管道穿越工程施工规范
Code for construction of oil and gas transmission
pipeline crossing engineering
GB50424-2015
主编部门：中国石油天然气集团公司批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 6 年 3 月 1 日
中国计划出版社
2015北 長京 中华人民共和国住房和城乡建设部公告
第 861 号
住房城乡建设部关于发布国家标准
《油气输送管道穿越工程施工规范》的公告
现批准《油气输送管道穿越工程施工规范》为国家标准，编
号为GB50424一2015，自2016年3月1日起实施。其中，第 5.2.1、13.0.6条为强制性条文，必须严格执行。原国家标准 《油气输送管道穿越工程施工规范》GB50424一2007同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版
发行。
中华人民共和国住房城乡建设部
2015年6月26日 前言
本规范是根据住房和城乡建设部《关于印发2013年工程建设
标准规范制订修订计划的通知》（建标[2013］6号）的要求，由中国石油天然气管道局会同有关单位在原国家标准《油气输送管道穿越工程施工规范》GB50424一2007的基础上修订而成。
本规范在修订过程中，规范编制组经广泛调查研究，认真总结
实践经验，参考有关国内标准和国外先进标准，并广泛征求意见，最后经审查定稿。
本规范共分14章和1个附录，主要技术内容包括总则，术语，
施工准备，材料，管道安装，定向钻法穿越施工，竖井施工，顶管法穿越施工，盾构法穿越施工，开挖法穿越施工，矿山法隧道穿越施工，管道清管、试压，健康、安全与环境，工程交工验收等。
本规范修订的主要技术内容是： 1总则；删除验收内容符合本规范的表述； 2取消了原规范第三章基本规定； 3施工准备：细化了开工准备内容，并增加了施工企业在技
术交底后应该做好的工作，包括进行施工组织设计等内容；
4材料：删除了其体所用的材料： 5管道安装：对施工流程进行了简要概述，删除了一般管道
安装的技术要求；增加了穿越管道安装的相关技术要求；
6定向钻法穿越施工：增加了不良地质的处理、对穿工艺、泥
浆处理、管道外护层施工和馈电法检验的相关技术要求；
7竖井施工：本章为新增内容，内容包括沉井和地下连续墙
施工等相关要求；
8顶管法穿越施工：增加了顶管力计算、中继间及岩石微爆
·1· 施工等相关技术要求，修订了竖井施工的相关要求；
9盾构法穿越施工：增加了不良地质的处理、背填注浆、出进洞密封和开舱处理的技术要求；
10开挖法穿越施工：增加了预制配重层管中漂管牵引的技
术要求；
11管道清管、试压；增加了单独试压的选取原则； 12工程交工验收：修订了相应验收内容。 本规范中以黑体字标志的条文为强制性条文，必须严格执行。 本规范由住房和城乡建设部负责管理和对强制性条文的解
释，由石油工程建设专业标准化委员会负责日常管理，由中国石油天然气管道局负责具体技术内容的解释。本规范在执行过程中如有意见或建议，请寄送至中国石油天然气管道局（地址：河北廊坊市广阳道87号，邮政编码：065000），以便今后修订时参考。
本规范主编单位、参编单位、主要起草人和主要审查人：生编单位：中国石油天然气管道局参编单位：中国石油天然气管道科学研究院
中国石油天然气管道工程有限公司中国石油天然气管道局第四工程分公司中国石油天然气管道局穿越分公司中国石油天然气管道局第三工程公司
主要起草人：续理 焦如义 李胜新 刘厚平委 魏国昌
郭泽浩 赵忠刚 曹云清 詹胜文 李建忠曹晓燕 古桢石忠 郑玉刚 常亮吴江桥 贾承唐昊日 田凤霞
主要审查人：李献军 马 骅王劲厂 周剑琴 马保松
刘鬼辉 史航 高剑峰 宋华奇 尹刚乾梁桂海 严红江 姜俊荣 关利章 王平国李艳华
.2: 目 次
1 总 则 2 术 语 3 施工准备 4 材 料 5 管道安装 5. 1 管道主体安装·· 5.2 焊缝的无损检测 5. 3 管道外涂层、补口
１) ( 2 ) ( 7 ) (9)
(10) (10) (10) (10) (11) (11) (16) (16) (22) (22) (23) (24) (27) (34) (34) (34) (35) (37) (38) (40) 1 .
定向钻法穿越施工 6. 1 般规定 6.2 施工测量 6.3 穿越施工 7 竖井施工 7. 1 一般规定 7. 2 施工测量 7. 3 沉井法施工 7. 4 地下连续墙法施工顶管法穿越施工
6
8
8.1 一般规定 8.2 施工准备 8.3 螺旋钻机顶管穿越施工 8.4 千斤顶顶管穿越施工
岩石爆破施工 8.6 平衡法顶管穿越施工
8.5
? 9
盾构法穿越施工 9. 1 一般规定 9.2 施工准备 9. 3 施工测量 9. 4 出、进洞密封 9.5 管片制作 9.6 隧道掘进 9.7 不良地质段施工 9.8 壁后注浆 9. 9 隧道防水 9.10 带压进舱作业 10 开挖法穿越施工 10. 1 般规定 10.2 不带水开挖穿越施工 10.3 带水开挖穿越施工 10.4 爆破成沟 10.5 道路开挖穿越施工 11 矿山法隧道穿越施工 11.1 般规定 11.2 施工测量 11.3 洞口施工 11.4 明洞施工 11. 5 隧道掘进 11.6 “支护 11.7 斜巷施工 11.8 监控量测 11.9 衬砌： 11.10 防水与排水施工 11.11 隧道内运输、通风、照明 .2.
(44) (44) (44) (45) (46) (47) (49) (52) (55) (56) (56) (59) (59) (59) (61) (65) (69) (71) (71) (71) (72) (73) (74) (78) (82) (83) (88) (92) (92) 12 管道清管、试压 13 健康、安全与环境 14工程交工验收附录A 防腐层电导率测试方法本规范用词说明引用标准名录附：条文说明
(94) (95) (97) (99) (109) (110) (111)
