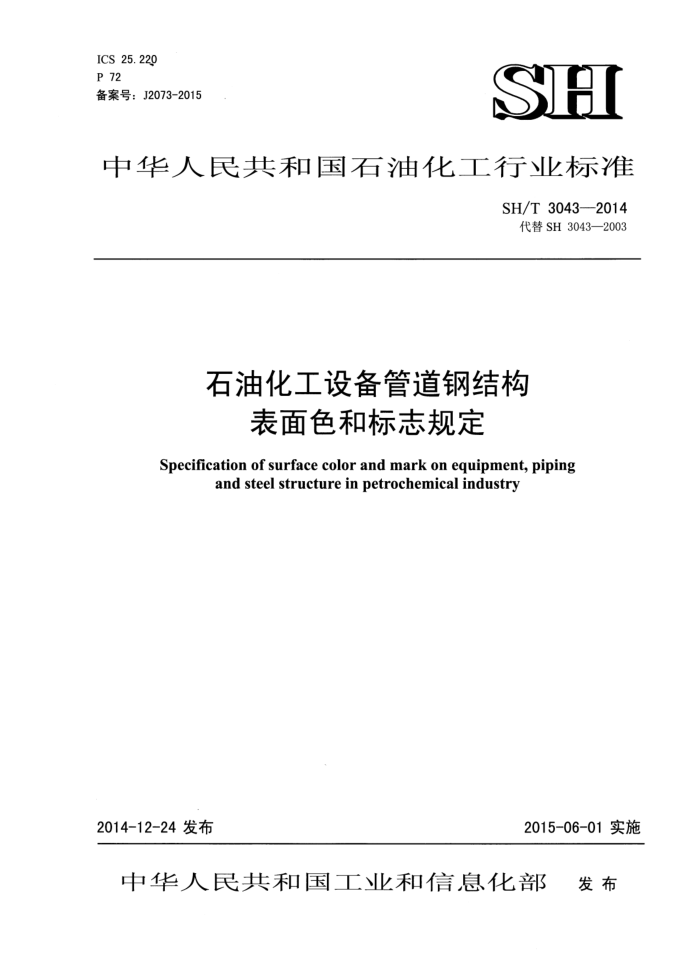

ICS 25. 220 P 72 备案号：J2073-2015
SH
中华人民共和国石油化工行业标准
SH/T 3043——2014
代替SH3043—2003
石油化工设备管道钢结构
表面色和标志规定
Specification of surface color and mark on equipment, piping
and steel structure in petrochemical industry
2014-12-24发布
2015-06-01实施
中华人民共和国工业和信息化部 发布 SH/T3043—2014
目 次
...II
前言 1 范围· 2 规范性引用文件.· 3术语和定义 4 一般规定 5 设备 6管道·
+3
6.1表面色 6.2标志 6.3 阀门和管道附件 7钢结构附录A（资料性附录）色卡... 本标准用词说明附：条文说明
4
1
5
...11 SH/T3043—2014
Contents
Foreword·
T
Scope Normativereferences'
1
2
3 Terms and definitions.
General requirements 5 Equipment 6 Piping 6.1Surfacecolor 6.2Mark. 6. 3Valves and piping accessories 7 Steel structure Annex A(Informative)Sample color card. Explanation of wording in this standard- Add:Explanation of articles
4
L
A SH/T3043—2014
前言
根据中华人民共和国工业和信息化部《2012年第二批行业标准制修订计划》（工信厅科[2012]119 号）的要求，标准编制组经广泛调查研究，认真总结经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。
本标准共分7章和1个附录。 本标准的主要技术内容是：石油化工企业中设备、管道和钢结构的表面色和标志的形式和颜色等
方面的要求。
本标准是在SH3043一2003《石油化工设备管道钢结构表面色和标志规定》基础上修订而成，修订的主要技术内容是：
-对变色漆的使用和高耸设备、结构的航空安全标志规定不再作为强制性条文；增加了对设备与管道标志的字体大小、设置位置、标志牌大小、材料和悬挂的规定：一增加了对管道标志色的规定；附录色卡改为资料性附录。
本标准由中国石油化工集团公司负责管理，由中国石油化工集团公司配管技术中心站负责日常管理。由中石化上海工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本标准日常管理单位：中国石油化工集团公司配管设计技术中心站
通讯地址：北京市朝阳区安慧北里安园21号邮政编码：100101 电话：010-84877282 传真：010-64949514
本标准主编单位：中石化上海工程有限公司
通讯地址：上海市浦东新区张杨路769号邮政编码：200120
本标准主要起草人员：陈为群汪建羽 丁孝平本标准主要审查人员：陈永亮葛春玉张发有丘平李永红刘建杨平辉袁灿
王少华康久常张林青许丹梁启周李代玉单承家杨庆朝姜万军
本标准1991年首次发布，2003年第1次修订，本次为第2次修订。
II SH/T3043—2014
石油化工设备管道钢结构表面色和标志规定
1范围
本标准规定了石油化工设备、地上管道和钢结构的表面色和标志的要求。 本标准适用于石油化工装置和系统单元的设备、地上管道、钢结构的表面色和标志的设计、施工
与维护。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB2893安全色 GB2894 安全标志及其使用导则 GB/T3181 漆膜颜色标准 GB13495 消防安全标志 GB50051 烟图设计规范 DL/T5072 2火力发电厂保温油漆设计规程
术语和定义
3
下列术语和定义适用于本标准。
3. 1
表面surface 设备、管道、钢结构的最外层（包括保温外保护层）可以在外部看见的部分。
3. 2
表面色 surfacecolor 涂于设备、管道、钢结构表面漆膜的颜色。
3. 3
标志mark 在设备、管道外表面局部范围所涂刷或采用挂牌形式的关于设备位号、介质名称或代号、介质危
险特性分类、流向等信息的标识。
4一般规定
4.1消防设备、消防管道的表面色和标志应符合GB13495的有关规定。 4.2采用有色金属、不锈钢、陶瓷、塑料（含玻璃钢）等材料制成或表面已采用糖瓷、镀锌等处理的设备和管道宜保持其本色，不应再刷表面色。 4.3需感知温度变化的位置应涂刷变色漆，变色漆的位置应保证正常巡检时能被观察到。 4.4已刷变色漆的表面不应再刷表面色，同一设备或管道的变色漆色应与其表面色有明显差别，否则应用色带隔离或设置标志。 4.5防火涂料和绝热材料保护层的外表面不应刷表面色。
1 SH/T 3043—2014
4. 6 烟窗的飞行障碍警示标志设置应符合GB50051的有关规定。 4.7塔、火炬筒等高耸设备及结构的飞行障碍警示标志设置应符合航空管理部门的要求。 4.8 防护罩等安全装置的安全色和安全标志设置应符合GB2893和GB2894的有关规定。
标志字体应为印刷体，位置和尺寸应符合本标准相关条款的规定。 4.10 石油化工企业中自备电厂设备和管道的表面色可按DL/T5072规定执行。 4. 11 漆膜颜色应符合GB/T3181的有关规定，色卡参见附录A。 5 设备 5. 1 设备的表面色和标志文字色宜符合表5.1的规定。
4.9
表5.1设备的表面色和标志文字色
标志文字色大红R03 大红.R03 大红R03
序号 1 2 工业炉 3 锅炉
设备类别
表面色
银银银银苹果绿G01 苹果绿G01 天()蓝PB09 大红R03 银大红R03 银银淡黄Y06
静设备
泵电机压缩机、离心机风机
4 机械设备"
大红.R03
50 输油臂 6 鹤管 7 消防设备 8 钢烟窗 9 火炬 10 联轴器防护罩注： 表面色和标志文字色名后的R03、 G01等代号与GB/T3181标准中对应颜色的代号--致。
自大红R03 白
机械设备的表面色可为出厂色。
5. 2 电气、 仪表设备的表面色和标志文字色宜符合表5.2规定。
表5.2 电气、 仪表设备的表面色和标志文字色名称
序号 1 开关柜、配电盘
表面色
标志文字颜色大红R03 大红R03 大红R03
海灰B05或苹果绿G01 海灰B05 海灰B05 海灰B05或苹果绿G01 海灰B05或苹果绿G01 海灰B05或苹果绿G01 海灰B05 海灰B05 海灰B05
变压器 3 配电箱 1 操作台 10 仪表盘 6 现场仪表箱
2
大红R03 大红R03 大红R03 大红R03
盘装仪表 00 就地仪表
~
电缆桥架、电缆槽内表面为象牙色Y04。 镀锌或铝合金表面可不涂漆。
9
D
2 SH/T30432014
5.3表5.1和表5.2中未包括设备的表面色宜为银色或出厂色，标志色应为大红。 5.4设备标志的设置应符合下列要求：
a） 标志应以设备位号或名称表示；
消防设备标志应以消防设备名称表示，并应符合GB13495的有关规定；
b）
) 标志应刷在设备朝向操作通道一侧的醒目部位。小型设备或形状复杂、平整表面较小的设备
可采用挂牌形式或涂刷在基础上： d) 装置内设备的标志字体高度宜符合表5.4规定；机械类设备采用标志牌时，标志字体高度宜
为100mm~150mm；
表5.4标志字体高度
字高 mm 100~150 150~300 300~500
操作观察距离
m 2~5 5~10 10~25
人型立式储罐的标志字体高度宜为罐高的1/10～1/20，其底边宜位于罐顶以下1/3～1/2罐高处；
e)
f) 塔、烟窗等特殊形体设备的字体大小可根据设备调整。 6 管道 6.1 表面色
需要涂刷表面色的管道，应对管道外表面全部涂刷，颜色宜符合表6.1的规定。
表6.1 管道表面色名称
序号 1
表面色
一般物料
银紫P02 艳绿G03 黑银天(酞)蓝PB09 淡黄Y06 淡黄Y06 大红R03 大红R03 黑天(酞)蓝PB09 银
物料管道 酸、碱
水污水
公用 蒸汽
2
物料 空气及氧
管道
氮氨
排大气紧急放空管消防管道电气、仪表保护管
3 4 5
仪表风管
仪表管道 气动信号管、导压管
6
6.2标志 6.2.1 管道标志应包括介质流向、标志色、文字色及文字。标志色和文字色应反映输送物料的特性，并应符合表6.2.1的规定；标志文字应注明介质名称。
3 SH/T 3043—2014
表 6.2.1 管道标志色和文字色
物料可燃
标志色淡黄Y06 淡黄Y06 棕YR05
文字色大红R03
序号 1
气体 非可燃
黑白一黑白白白白黑白白
可燃液体非可燃液体“、无害液体“ 酸、有毒碱
液体
2
桔黄YR04 紫P02 艳绿G03
酸碱水（消防水除外）污水蒸汽空气氧气消防管道
3
黑大红R03 淡灰B03 淡(酞)蓝PB06 大红R03
4
5 6 “对于非可燃液体或无害液体可无标识。 b消防管道的标志文字应注明介质名称。
6.2.2 管道标志色宜采用局部色带表示，色带宽度宜比文字内容两端各增加20cm30cm。管道标志的设置应符合下列规定：
a) 管道穿过楼板、墙等视线隔离物的两侧； b) 管道进、出装置处； c) 装置内管道直管段的色带间隔不宜超过20m，系统管廊上管道的色带间隔不宜超过50m。
6.2.3 当标志色与表面色相同时，可直接标注文字。 6.2.4 介质名称可为介质化学名、商品名或惯用名、通用的英文缩写、化学分子式。立管文字采用中文时，文字应从上至下排列：采用英文单词或分子式时，字母宜从右侧方向看为正；采用缩写词或构成单词的字母较少时，字母可从上至下正向排列。 6.2.5 箭头应位于介质名称的下游。若介质双向流动时，应采用双向箭头；箭头颜色应与文字相同。 6.2.6 字体高度应符合表6.2.6规定，字宽可为字体高度的0.6倍～1倍。
表6.2.6 6字体高度
管道（含保护层）外径
字体高度 mm ≥15 ≥30 ≥50 ≥70 ≥100
mm 20~50 51~100 101~200 201~400 >400
6.2.7 管道外径或含绝热材料及保护层的外径小于或等于50mm，且刷标志色有困难时，可采用悬挂标志牌的方式。标志牌的短边尺寸宜为标志字体的1.5倍～2倍，且不应小于75mm；长边尺寸应比标志内容长。标志牌应采用金属材料，并用镀锌铁丝或不锈钢丝悬挂。 6.2.8箭头宽度宜与字体高度相当，箭头长度宜为箭头宽度b的1.5倍～2倍，箭体的宽度宜为箭头宽度的0.5倍，箭体长度宜与箭头长度相当。箭头示意图见图6.2.8。 4
