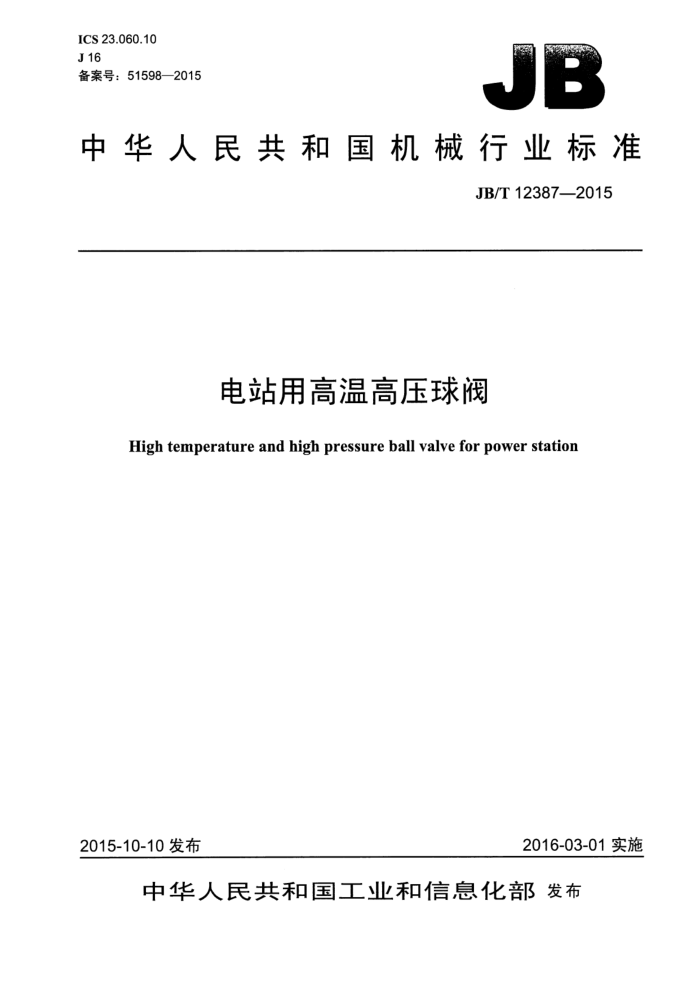

ICS 23.060.10 J16 备案号：51598—2015
B
中华人民共和国机械行业标准
JB/T 12387—2015
电站用高温高压球阀
High temperature and high pressure ball valve for power station
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准电站用高温高压球阀 JB/T123872015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX×297mm·1.5印张·44千字 2016年5月第1版第1次印刷
定价：24.00元
*
书号：15111·13222 网址：http：//www.cmpbook.com 编辑部电话： （(010)88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12387—2015
目 次
III
前言， 1 范围 2规范性引用文件 3结构型式和型号.. 3.1结构型式. 3.2型号... 4技术要求...
4.1 压力-温度额定值 4.2 结构长度， 4.3 连接端. 4.4 设计 4.5 操作 4.6 壳体强度 4.7 密封性能. 4.8 质量控制要求. 5材料 5.1 总则 5.2 材料选用.. 5.3 化学成分和力学性能 5.4 阀体材料品粒度.. 5.5 阀体材料金相组织.. 5.6 无损检测.. 5.7 承压锻钢件要求， 5.8 外观质量
5.9 填料. 试验方法， 6.1 压力试验 6.2 操作性能试验 6.3 尺寸检查.. 6.4 外观和标志检查 6.5 化学成分分析 6.6 力学性能试验， 6.7 硬度试验.. 6.8 晶粒度分析.. 6.9 金相组织分析. 6.10 无损检测检验规则.. 7.1 检验项目 7.2 出厂检验 7.3 型式检验，
6
10 1o 10 10
7 JB/T12387—2015
7.4抽样方法 8标志. 8.1 总则. 8.2 阀体标志 8.3 球阀铭牌..
10 11
8.4 包装箱标志. 9防护、包装、运输和贮存.. 9.1 总则， 9.2 防护... 9.3 包装. 9.4 运输. 9.5 贮存 10订货要求. 附录A（资料性附录） 质量控制要求 A.1 主要零件的控制 A.2 测量和试验设备... 附录B（资料性附录） 阀门用承压高温锻钢件材料的特殊要求 B.1 一般要求 B.2 化学成分 B.3 力学性能和高温拉伸性能， B.4 硬度. B.5 高温拉伸. B.6 有害气体含量 B.7 非金属夹杂物级别附录C（资料性附录) 电站用高温高压球阀订货合同数据表，参考文献.
12 12 12 12 12 2 2
13 ,13 14 14 14 14 15 15 .16 16 17 18
图1 一体式球阀典型结构示意图图2 二段式球阀典型结构示意图图3 端部连接形式示意图
表1 球阀承压壳体推荐选用材料表2球阀主要零件推荐选用材料. 表3 3阀体材料的晶粒度表4 4球阀阀体承压锻钢件要求.. 表5 5检验项目. 表6抽样的最少基数和抽样数... 表B.1 化学成分表 B.2 力学性能和高温拉伸性能表B.3 硬度控制范围.. 表B.4 锻钢件高温最小屈服强度表B.5 有害气体含量表 B.6 锻钢件非金属夹杂物控制级别表 C.1 电站用高温高压球阀订货合同数据表
.6
10 11 14 15 15 15 16 16 17
II JB/T12387—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：上海纳福希阀门有限公司、南通市电站阀门有限公司、上海开维喜阀门集团有限
公司、安徽淮南平圩发电有限责任公司、武汉华科能源环境科技有限公司。
本标准主要起草人：杨恒、张建华、何伟华、杨立新、张传虎、余芳。 本标准为首次发布。
III JB/T12387—2015
电站用高温高压球阀
1范围
本标准规定了电站用高温高压球阀的结构型式和型号、技术要求、材料、试验方法、检验规则、标志、防护、包装、运输和贮存、订货要求。
本标准适用于公称尺寸DN15～DN100（NPS1/2～NPS4），公称压力不大于PN760（Class4500），介质适用温度不大于620℃，介质为水、蒸汽的火电站用高温高压球阀（以下简称球阀）。
规范性引用文件
23
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 1220 不锈钢棒 GB/T 3077 合金结构钢 GB/T 4338 金属材料高温拉伸试验方法 GB/T 6394 金属平均晶粒度测定方法 GB/T 9125 管法兰用紧固件 GB/T 10561 钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T12220 通用阀门标志 GB/T12221 金属阀门结构长度 GB/T12223 部分回转阀门驱动装置的连接 GB/T 12224 钢制阀门一般要求 GB/T 14383 锻制承插焊和螺纹管件 GB/T 26480 阀门的检验和试验 GB26640 阀门壳体最小壁厚尺寸要求规范 JB/T308 阀门型号编制方法 JB/T6439—2008 阀门受压件磁粉检测 JB/T 6617 阀门用柔性石墨填料环技术条件 JB/T6902—2008 阀门液体渗透检测 JB/T6903—2008 阀门锻钢件超声波检测 JB/T 7928 工业用阀门供货要求 JB/T12000 火电超临界及超超临界参数阀门用承压锻钢件技术条件 ASMEB16.10 阀门结构长度（Face-to-FaceandEnd-to-EndDimensionsofValves） ASMEB16.11 承插焊和螺纹连接的锻造管件（ForgedFittings，Socket-WeldingandThreaded） ASMEB16.25 对焊端部（ButtweldingEnds） ASMEB16.34 法兰、螺纹和焊接端连接的阀门（Valves-Flanged，Threaded,andWeldingEnd）
1 JB/T12387—2015
3结构型式和型号
3.1 结构型式
球阀典型结构示意如图1、图2所示。球阀的端部连接形式有对接焊连接和承插焊连接，如图3所
示。 3.2型号
球阀型号按JB/T308中球阀的规定。
11
10
说明：
一阀体： 2— 一球体： 3 一弹簧；
一阀杆： 8——填料：一填料压套；
1
7-
9 10- 填料压盖： 11- 一轴套。
一挡圈：一阀座；一销：
X
5-
6-
图1一体式球阀典型结构示意图
2 JB/T12387—2015
13
2
说明：
主阀座；球体：副阀座：
10 一衬套： 13 一填料压盖。 11- 一销： 12- -填料：
右阀体：左阀体；密封环；
碟形弹簧：隔环；一阀杆；
7.
& 9
2- 3
s
6
图2 二段式球阀典型结构示意图
a）对接焊连接
b）承插焊连接
图3 端部连接形式示意图
4技术要求
4.1压力-温度额定值 4.1.1球阀的压力-温度额定值按GB/T12224或ASMEB16.34的规定。 4.1.2公称压力等级数值内处于GB/T12224或ASMEB16.34表列额定温度之间或额定压力之间的中间额定值可用线性插值法确定。 4.1.3球阀的压力-温度额定值为阀体及内件的压力-温度额定值中较小值，并在铭牌中标明。 4.2结构长度
对焊式球阀的结构长度应符合GB/T12221或ASMEB16.10中对球阀结构长度的规定。承插焊连按
3
