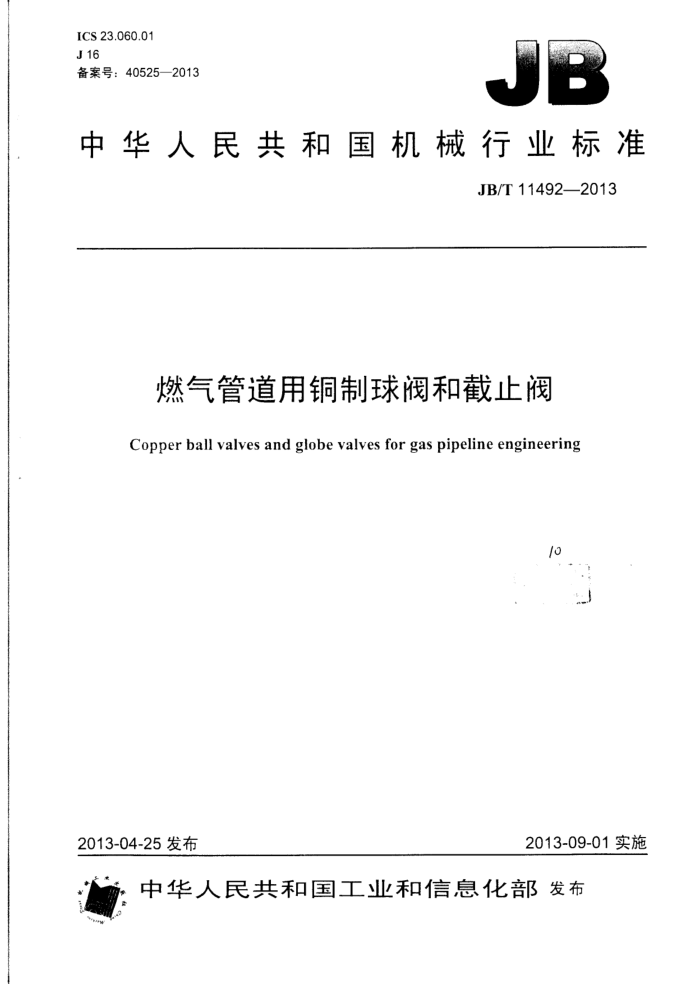

ICS23.060.01 J16 备案号：40525—2013
:
中华人民共和国机械行业标准
JB/T11492—2013
燃气管道用铜制球阀和截止阀
Copper ball valves and globe valves for gas pipeline engineering
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11492—2013
目 次
III
前言... 范围，
1
2规范性引用文件 3结构型式、型号 3.1结构型式， 3.2型号. 4技术要求.
4.1结构长度 4.2 外观 4.3 阀体 4.4 连接端， 4.5 最小流道直径 4.6 阀杆. 4.7 球体.. 4.8 锁定装置 4.9 手轮和手柄 4.10 装配， 4.11 壳体强度与密封性能 4.12 球阀的操作力矩 4.13 球阀的耐久性 4.14 防静电要求， 4.15 抗扭性能... 4.16 抗弯曲性能， 5 材料试验与检验方法
6
6.1 外观及密封面表面质量 6.2 阀体壁厚 6.3 最小流道直径 6.4 阀杆直径 6.5 阀杆硬度 6.6 球阀球体防腐性能 6.7 启闭灵活性 6.8 壳体强度、密封性能试验 6.9 球阀操作力矩 6.10 耐久性. 6.11 防静电试验 6.12 抗扭性能 6.13 抗弯曲性能 JB/T11492——2013
6.14化学成分分析. 6.15非金属弹性密封材料（橡胶件）的性能 6.16标志.. 7检验规则 7.1检验分类 7.2出厂检验... 7.3型式检验. 8标志. 9防护、包装和储运附录A（资料性附录）燃气管道用铜制阀门订货合同数据表图1螺纹连接球阀典型结构图2法兰连接球阀典型结构图3螺纹连接截止阀典型结构. 图4法兰连接截止阀典型结构.. 图5 抗扭力性能试验专用装置... 图6 抗弯曲性能试验专用装置. 表1 砂铸铜阀门壳体的最小壁厚表2 锻造及其他加工工艺成型的铜阀门壳体的最小壁厚表3 管螺纹有效长度表4 阀门最小流道直径表 5 阀杆的最小直径表6 操作力矩值.. 表 7 循环操作次数表 8 最大扭矩. 表9最大弯曲力表10阀杆材料. 表11 出厂检验、型式检验项目表12抽样数量表. 表A.1燃气管道用铜制阀门订货合同数据表
10 10 10 10 10 10 10 11 12 13
10
8
1 1 11 13
II JB/T11492—2013
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准负责起草单位：台州市特种设备监督检验中心、合肥通用机械研究院。 本标准参加起草单位：浙江永德信铜业有限公司、浙江瑞格铜业有限公司、浙江环宇阀门有限公司、
浙江利水铜业有限公司、宁波志清实业有限公司、浙江宁锚阀门有限公司、宁波埃美柯铜阀门有限公司、 宁波杰克龙阀门有限公司、浙江盾安阀门有限公司。
本标准主要起草人：李隆骏、黄明亚、卢明技、伍毅、华仕光、孙启斌、黄辉、严荣杰、梁学飞、 郑雪珍、李森、钱金明、许林滔。
本标准为首次发布。
III JB/T11492—2013
1阔阀体 2-柱塞： 3—弹黄：
体
阀座：一阀杆：
4
螺
结构
3.1.2法兰连妾球周的典型 2所示。
阀体： 2——球体； 3--阀座；
手柄： 10- 一垫圈： 11 一螺母。
一弹黄：一阀杆；
9-
6~
7填料：
一钢帽（或钢球）：
一填料压盖：
-
-
图2 法兰连接球阀典型结构
2 JB/T11492—2013
3.1.3螺纹连接截止阀的典型结构如图3所示。
10—标牌： 11—-螺母。
一阀盖：
一压圈：一填料压盖；一于轮：图3螺纹连接截止阀典型结构
1 阀体：
L
7-
一阀瓣； 5~ 垫圈：
2- 3-
一填科：
阁杆：
6
3.1.4法兰连接截山阀的典型结构如图4所示。
I ~ 阀体： 2 - 一阀瓣： 3-阀杆：
一阀盖：
7 压·
10—标牌： 11—螺母。
4
垫圈： 6-- -填料：
一填料压盖：一于轮：图4法兰连接截止阀典型结构
5- JB/T11492—2013
3.2型号
阀门型号按JB/T308的规定。在类型代号右下角加注“R”，表示燃气。如“JR4IT-25T”表示燃气截止阀、手动、法兰连接、直流式、密封面材料为铜合金、公称压力PN25、阀体材料为铜或铜合金。
4 技术要求
4.1 结构长度
阀门的结构长度及最大允许偏差应符合GB/T12221的规定，或按订货合同的要求。 4.2外观 4.2.1 阀门表面不应有砂眼、裂纹、疏松、非金属夹杂等影响强度和密封性能的缺陷。 4.2.2 阀门的流向箭头、旋向指示等标志应准确、清晰、完整 4.2.3 管螺纹表面不允许有断牙、烂牙等影响连接强度的缺陷。 4.2.4 法兰表面、阀门密封表面不应有裂纹、气孔等缺陷。 4.3 阀体 4.3.1 阀门壳体宜铸造或锻造成型，其最小壁厚应符合表1、表2的规定。设计者应考虑在阀体薄弱部位适当增加壁厚。 4.3.2 砂铸铜阀门壳体的最小壁厚应按表1的规定。
表1砂铸铜阀门壳体的最小壁厚
单位为毫米
公称压力PN
公称尺寸DN
≤16 2.0 2.5 2.5 2.5 3.0 3.0 3.0 4.0 5.0 7.0 7.0
25 2.4 3.0 3.0 3.0 3.6 3.6 3.6 4.8 6.0 8.0 8.0
80 10 15 20 25 32 40 50 65 80 100
4.3.3 锻造或其他加工工艺成型的铜阀门壳体的最小壁厚按表2的规定，
表2 锻造及其他加工工艺成型的铜阀门壳体的最小壁厚
单位为毫米
公称压力PN
公称尺寸DN
≤10 1.4 1.4
16 1.6 1.6
25 1.7 1.8
8 10
4
