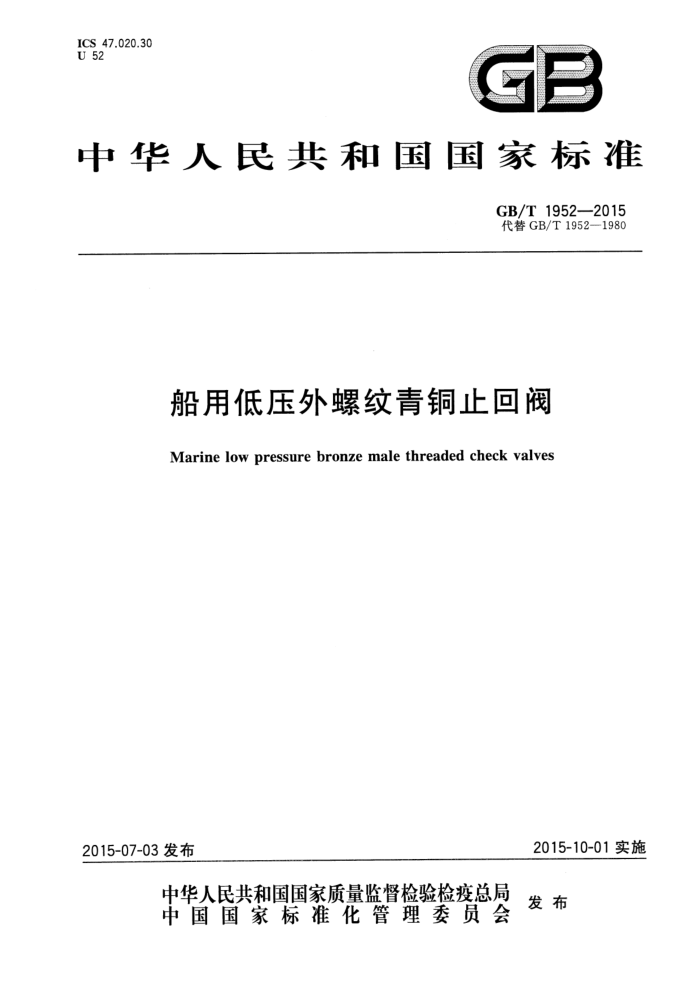

ICS 47.020.30 U 52
中华人民共和国国家标准
GB/T1952—2015 代替GB/T1952—1980
船用低压外螺纹青铜止回阀
Marine lowpressure bronze male threaded check valves
2015-10-01实施
2015-07-03发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T1952—2015
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替GB/T1952—1980《船用低压外螺纹青铜止回阀》，与GB/T1952-1980相比主要技术
内容变化如下：
增加了阀体壁厚尺寸的规定；一增加了阀体、阀盘、阀盖的材料；
一调整了结构尺寸。 本标准由中国船舶重工集团公司提出。 本标准由全国船用机械标准化技术委员会（SAC/TC137）归口。 本标准起草单位：大连船舶重工集团有限公司、大连金煤阀门有限公司。 本标准主要起草人：薄英、刘小朋、马玉龙、陈青、张合智、于长鹏，本标准所代替标准的历次版本发布情况为：
- 一
GB/T1952—1980。
I GB/T1952—2015
船用低压外螺纹青铜止回阀
1范围
本标准规定了船用低压外螺纹青铜止回阀（以下简称止回阀）的分类和标记、要求、试验方法、检验规则、包装和贮存。
本标准适用于海水、淡水、燃油、滑油和温度不高于250℃蒸汽的船舶管路用止回阀的设计、制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T600一2008船舶管路阀件通用技术条件 GB/T1176—2013 铸造铜及铜合金 GB/T1184—1996天 形状和位置公差 未注公差值 GB/T18042000 一般公差未注公差的线性和角度尺寸的公差 GB/T 1958 产品几何量技术规范（GPS)形状和位置公差检测规定 GB/T 3032 船舶管路附件的标志 CB*821—1984 低压管子螺纹接头 CB/T 3927 船用铸造阀件壁厚
3分类和标记 3.1型式
止回阀的型式规定如下： A型- 一直通止回阀； B型- 直角止回阀。
3.2基本参数
止回阀的基本参数见表1。
表1止回阀的基本参数
公称尺寸 DN
设计压力力
公称压力 PN
型式 A B
MPa
15~32
1.6
16
1 GB/T1952—2015
3.3 结构和尺寸
止回阀的结构和基本尺寸按图1、图2和表2。
单位为毫米
图1A型止回阀
图2B型止回阀
表2止回阀的基本尺寸
单位为毫米
结构尺寸
理论质量
公称尺寸 DN 15 95 46 41 32 20 110 49 48 36
螺纹接头
壁厚
升程
kg A型 B型 0.51 0.44 0.75 0.73 1.05 1.00 1.32 1.27
H>
H,
t
ma
D
D
A型 B型 A型 B型 B型
D
40 44
M30X2 27 19 19 M36X2 33 24 19 M42X2 39 29 20 M48X2
3
5 6 7 9
25 125 53 56 40 48 3.5 32 145 58 64 47
56
36 20
3.4 标记 3.4.1 型号表示方法
000
公称尺寸数值：不足三位的前边加“0” 公称压力的数值型式
3.4.2 标记示例
示例1：公称压力PN16，公称尺寸DN20的直通型止回阀的标记为：止回阀 GB/T1952—2015A16020 2 GB/T1952—2015
示例2：公称压力PN16，公称尺寸DN32的直角型止回阀的标记为：止回阀 GB/T1952—2015 B16032
4要求
4.1材料 4.1.1止回阀的阀体、阀盘、阀盖材料按GB/T1176—2013规定的ZCuSn10Zn2或ZCuSn5Pb5Zn5。 4.1.2 铸件每炉至少有3个带炉号的备查试棒，保存期不应少于3a。 4.2强度
阀体在1.1倍设计压力的液压下应无渗漏。 4.3密封性
止回阀处于止回状态下，阀盘和阀座之间密封面由1.1倍设计压力降至0.3MPa的液压下，应无渗漏。 4.4尺寸公差 4.4.1 止回阀的壁厚应符合CB/T3927的相关要求；壁厚公差应符合GB/T600—2008中3.4.1的要求。 4.4.2 止回阀的线性尺寸未注公差应符合GB/T1804一2000中m级的要求。 4.5 形位公差
止回阀的形位公差应符合GB/T1184一1996中H级的要求。 4.6 接口
止回阀的螺纹连接尺寸应符合CB821-1984的要求。 4.7外观
止回阀的外观要求应符合GB/T600—2008中3.10的要求。 4.8 3质量
止回阀的质量见表2，其质量正偏差应不超过理论质量的4%。 4.9 9标志
止回阀的标志应符合GB/T3032的要求
5 试验方法
5.1材料
铸件的化学成分和力学性能试验按GB/T1176一2013规定的方法进行。结果应符合4.1.1要求。
3 GB/T1952—2015
5.2 强度
止回阀的强度试验按GB/T600—2008中4.12.3的方法进行。结果应符合4.2的要求。 5.3密封性
止回阀的阀盘和阀座密封性试验方法按GB/T600一2008中4.13.3规定的方法进行。结果应符合 4.3的要求。 5.4尺寸公差 5.4.1止回阀的壁厚及壁厚公差用测厚仪、卡钳或钢尺检查。结果应符合3.3和4.4.1的要求。 5.4.2止回阀的线性尺寸公差用相应等级的量具检查。结果应符合3.3和4.4.2的要求。 5.5形位公差
止回阀的形位公差按GB/T1958规定的方法检查。结果应符合4.5的要求。 5.6接口
止回阀接口尺寸用相应等级的螺纹环规检查。结果应符合4.6的要求。 5.7外观
止回阀的外观用目测方法检查。结果应符合4.7的要求。 5.8 3质量
将止回阀放在分度值不大于0.01kg衡器上进行称量。结果应符合4.8的要求。 5.9 9标志
止回阀的标志用目测方法检查。结果应符合4.9的要求。
6检验规则
6.1检验分类
止回阀的检验分类如下： a）型式检验； b）出厂检验。
6.2 型式检验 6.2.1 检验时机
有下列情况之一时，止回阀应进行型式检验： a） 产品试制鉴定； b) 生产工艺发生重大变化； c) 上级质量检验部门提出要求。
6.2.2 检验项目
型式检验项目和顺序按表3。
4 GB/T 1952—2015
表3 止回阀的检验项目和顺序
试验方法的章条号
出厂检验
要求的章条号
序号 1 2 3
检验项目材料强度密封性尺寸公差形位公差接口外观质量标志
型式检验
5.1 5.2 5.3 5.4.1 5.4.2 5.5 5.6 5.7 5.8 5.9
. . . -
4.1.1 4.2 4.3 3.3,4.4.1 3.3,4.4.2 4.5 4.6 4.7 4.8 4.9
. . . . . . . . . .
4
5 6 7 00 9 注：●为必检项目；一为不检项目。
. .
.
6.2.3 检验样品数量
止回阀型式检验除材料按组批规格（同一炉号为一批)检验外，其余检验样品数量应为3个。 6.2.4 判定规则
止回阀所有样品全部检验项目符合要求，判为型式检验合格；材料若不符合要求，则判该批止回阀型式检验不合格；其他项目若有不符合要求的，应加倍取样复验，若复验合格，仍判为型式检验合格；若仍有不符合要求的项目，则判为型式检验不合格。 6.3 出厂检验 6.3.1 检验项目
止回阀出厂检验项目按表3规定。 6.3.2 检验样品数量
除材料检验按组批规格（同一炉号为一批）检验外，其他检验应逐个产品进行。 6.3.3 判定规则
全部检验项目符合要求的止回阀判定出厂检验合格；材料若有不符合要求，则判该批止回阀出厂检验不合格；其他项目的检验，若有不符合要求的止回阀，允许返修后复验，若复验合格，则判该止回阀出厂检验合格；若复验仍不符合要求，则判该止回阀不合格。
包装和贮存
1
止回阀的包装和贮存应按GB/T600一2008中第6章的规定进行。
