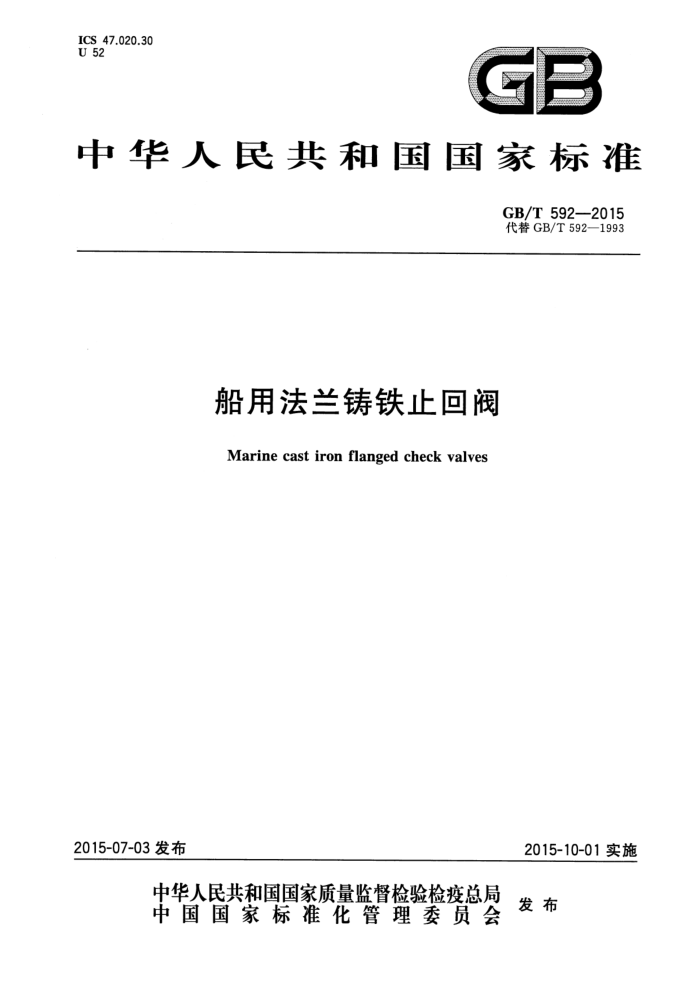

中华人民共和国国家标准
GB/T5922015 代替GB/T592—1993
船用法兰铸铁止回阀
Marine cast iron flanged check valves
2015-10-01实施
2015-07-03发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T592—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T592—1993《船用法兰铸铁止回阀》，与GB/T592--1993相比主要技术内容变化
如下：
一取消了铸铁截止阀在蒸气管路系统中的使用；一修改了标记方式；按照GB/T600修改了加工要求。 本标准由中国船舶重工集团公司提出。 本标准由全国船用机械标准化技术委员会（SAC/TC137)归口。 本标准起草单位：大连船舶重工集团有限公司、大连金煤阀门有限公司。 本标准主要起草人：息春清、马玉龙、刘小朋、魏艳春、张合智、于长鲲。 本标准所代替标准的历次版本发布情况：
GB592—1965,GB592—1976、GB592—1984、GB/T592—1993。
I GB/T 592—2015
船用法兰铸铁止回阀
1范围
本标准规定了法兰连接尺寸和密封面按CB/T4196、GB/T2501的船用法兰铸铁止回阀（以下简称止回阀）的分类和标记、要求、试验方法、检验规则、包装和贮存。
本标准适用于介质为海水、淡水、滑油、燃油管路系统用止回阀的设计、制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T600—2008船舶管路阀件通用技术条件 GB/T1176-2013铸造铜及铜合金 GB/T1184一1996形状和位置公差未注公差值 GB/T1804—2000 ）一般公差未注公差的线性和角度尺寸的公差 GB/T 1958 ：产品几何量技术规范（GPS) 形状和位置公差 检测规定 GB/T2501 船用法兰连接尺寸和密封面 GB/T3032 船舶管路附件的标志 GB/T9439—2010灰铸铁件 GB/T11698 船用法兰连接金属阀门的结构长度 CB/T3927 船用铸造阀件壁厚 CB/T4196 船用法兰连接尺寸和密封面
3分类和标记
3.1 型式
止回阀的型式规定如下： A型—一法兰连接尺寸和密封面按CB/T4196的直通型止回阀； B型——法兰连接尺寸和密封面按CB/T4196的直角型止回阀； AS型——法兰连接尺寸和密封面按GB/T2501的直通型止回阀； BS型——法兰连接尺寸和密封面按GB/T2501的直角型止回阀。
3.2 2基本参数
止回阀的基本参数见表1。
1 GB/T 592—2015
表1 止回阀的基本参数
设计压力力
公称尺寸 DN 65~150 20~50 50~150 65~150 20~50
公称压力 PN
型式
MPa 1.0 1.6 0.6 1.0 1.6
10 16 6 10 16
A,B
ASBS
3.3 结构和基本尺寸 3.3.1 A型、B型止回阀结构和基本尺寸按图1、图2和表2。
DN
X
图2B型、BS型
图1A型、AS型
表2A型、B型止回阀基本尺寸
单位为毫米
结构尺寸
法兰连接尺寸
质量 kg
H, 壁
公称 公称压力 尺寸 PN DN A型 B型 A型 B型
螺栓 升程
H~
L
厚
D, D2 do 0
D
m
77
A型 B型
个 Th.
B型
6
19 15.1 12.9 23 18.3 15.1
155 123 104 170 138 118 190 158 138 15 215 183 164 240 208 190
65 290 115 130 95 115 80 310 125 151 102 125
15 8
M14 28 24.8 21.6
10 100 350 150 171 116 135
10
35 34.7 32.9 42 48.4 41.2
10 16 12
125 400 175 189 135 155 150 480 180 219 154 160 GB/T 592—2015
表2(续)
单位为毫米
结构尺寸
法兰连接尺寸
质量
公称 公称压力 尺寸 PN DN
壁厚
螺栓 升程 kg
H~
L
H,
D Di D2 do 6
m
n
A型 B型 A型 B型 B型
个 Th. A型 B型
95 68 48 105 73 56 115 83 64 125 93 74 15 135 103 84
20 150 75 87 66 75 25 160 80 89 67 80
4.3 3.7 4.4 4.2
M12
13 14
16 32 180 85 93 68 85
15 16
9 5.3 5.2
40 200 90 105 75 90 50 230 95 117 85 95
M14 12 7.3 6.6
6
8
15 8.9 8.3
3.3.2 AS型、BS型止回阀结构和基本尺寸按图1、图2和表3。
表3AS型、BS型止回阀基本尺寸
单位为毫米
结构尺寸
法兰连接尺寸
质量
公称 公称压力 尺寸 PN DN AS型 BS型 AS型 BS 型 BS 型
H~ H, 壁
螺栓 升程 kg
L
厚
D D1 D, do
m
6
4
Th.
AS型BS型
个
15 9.4 10.0 19 15.5 16.4 23 19.2 20.3 28 28.6 32.2 35 38.2 40.3 42 52.0 56.4 19 18.1 19.0 23 21.6 22.7 28 29.2 30.8 35 40.2 42.3
50 230 125 117 85 125 8 140 110 88 65 290 145 130 95 145
16
M12
14
160 130 108 190 150 124 210 .70 240 200 174
9
go 310 100 350 125 400 200 189 135 200 150 480 22 219
151 102 155
155
0
18
116 175
175
171
144
18
M16
10
20 B
225 11 265 225 199
154
65 290 45 130 95 145 80 310
185 45 .18 200
20
22 24
102
155
55
151
60
132
18
M16
10 100
116 175
220 180 156 250 210 184
350
175
171
10
&
125 400 200 189 135 200 150
26
M20 42 56.4 60.8
219 154 225 11 285 240 211 22 B
225
80
20 150 95 25 160 100 89 67 100 32 180 105 93 68 105 40 200 115 105 75 115 50 230 125 117 85 125
66 95
105 13 56 115 85 65 140 100 76 150 110 84 18 165 125 99
4.82 5.0 5.1 5.3
M12
14 16
16
9 7.1 7.3
4
18
M16 12 9.3 9.7
8
20
15 11.4 12.0
3 GB/T 592—2015
3.4标记 3.4.1 型号表示方法
000
公称尺寸数值；不足三位的前边加“0" 公称压力的数值 -型式
3.4.2 标记示例
示例1：公称压力PN16，公称尺寸DN50，法兰连接尺寸和密封面按CB/T4196的法兰铸铁直通止回阅标记为：止回阀GB/T592—2015 A16050 示例2：公称压力PN10，公称尺寸DN150，法兰连接尺寸和密封面按GB/T2501的法兰铸铁直角止回阀标记为：止回阀GB/T592—2015BS10150
4要求
4.1材料 4.1.1 止回阀的主要零件的材料见表4。
表4止回阀主要零件的材料
材 料牌号 HT200 ZCuSn10Zn2 ZCuA19Mn2
零件名称阀体、阀盖阀盘、衬套阀座
标准号 GB/T9439—2010 GB/T1176—2013 GB/T1176—2013
名 称灰铸铁铸锡青铜铸铝青铜
4.1.2铸件每炉至少有三个带炉号的备查试棒，保存期不应少于3a。 4.2 强度
止回阀阀体和阀盖在1.5倍设计压力的液压下应无渗漏。 4.3 密封性
止回阀处于止回状态下，阀盘和阀座之间密封面由1.1倍设计压力降至0.3MPa液压下，应无渗漏。 4.4尺寸公差 4.4.1止回阀的壁厚应符合CB/T3927的要求；壁厚公差应符合GB/T600—2008中3.4的要求。
4 GB/T 592—2015
4.4.2止回阀的线性尺寸未注公差应符合GB/T1804一2000中m级的要求。 4.4.3止回阀的结构长度公差应符合GB/T11698的要求。 4.5形位公差
止回阀的形位公差应符合GB/T1184—1996中H级的要求。
4.6外观
止回阀的外观应符合GB/T600--2008中3.10的要求。 4.7质量
止回阀的质量见表2和表3，其质量正偏差应不超过设计质量的4%。 4.8标志
止回阀的标志应符合GB/T3032的要求。
5试验方法
5.1材料
止回阀铸件的化学成分和力学性能的试验方法按GB/T1176一2013、GB/T9439一2010的有关规定进行，其他材料用检查材料牌号和材料质量证明书的方法进行检查。结果应符合4.1要求。 5.2强度
止回阀强度试验方法按GB/T600一2008中4.12.3的规定进行。结果应符合4.2要求。 5.3密封性
止回阀的阀盘和阀座密封性试验方法按GB/T600一2008中4.13.3规定的方法进行。结果应符合 4.3要求。 5.4尺寸公差
止回阀的线性尺寸公差用相应等级的量具进行检查。结果应符合3.3和4.4要求。 5.5形位公差
止回阀形位公差按GB/T1958的规定进行检查。结果应符合4.5要求。 5.6外观
止回阀的外观用目测方法检查。结果应符合4.6要求。 5.7质量
将止回阀放在分度值不大于0.01kg的衡器上进行称量。结果应符合4.7要求。 5.8标志
用目测方法检查止回阀的标志，结果应符合4.8要求。
5 GB/T592—2015
6 检验规则 6.1 检验分类
止回阀的检验分类如下： a) 型式检验； b) 出厂检验。
6.2 型式检验 6.2.1 检验时机
有下列情况之一时，止回阀应进行型式检验： a） 产品试制鉴定； b) 产品工艺发生重大变化； c) 上级质量检验部门提出要求。
6.2.2 检验项目
型式检验的项目应符合表5的规定。
表5止回阀检验项目
型式检验 出厂检验 要求的章、条号 试验方法的章、条号
序号 1 2 3 4 5 6 7 8
检验项目铸件化学成分和力学性能
5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8
4.1 4.2 4.3 3.3,4,4 4.5 4.6 4.7 4.8
. . .· . . . . .
.
强度密封性
.
.
尺寸和尺寸公差
形位公差外观质量标志
.
.
注：必检项目；一不检项目。
6.2.3 ：检验样品数量
止回阀型式检验的样品数量应为3个。 6.2.4 判定规则
止回阀所有样品全部检验项目符合要求，判为型式检验合格。材料若有不符合要求的止回阀，则判为型式检验不合格；若有其他不符合要求的项目，应加倍取样复验；若复验符合要求，仍判止回阀型式检验合格；若复验仍有不符合要求的项目，则判该止回阀型式检验不合格。
6
